巴黎V4.4 R6圆形飞控控制板结构设计

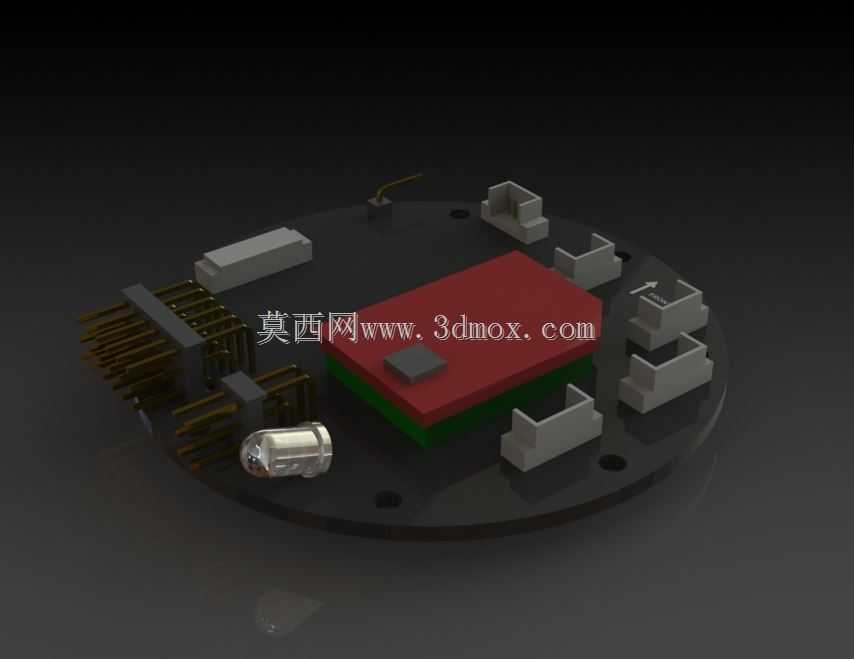

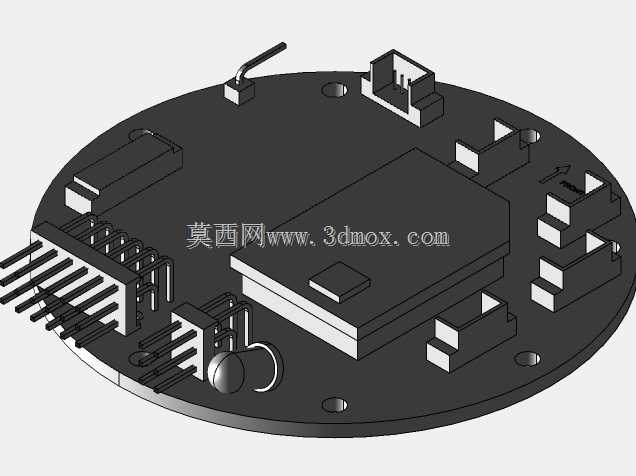

这款圆形飞控控制板的结构设计，首先围绕小型多旋翼无人机的装机适配需求展开，整体采用圆形板型布局，核心是为了匹配常见的中心板圆形安装位，避免方形板边角突出与机臂碳管、走线结构产生干涉，板体边缘预留的四个对称安装孔，孔位间距适配市面上主流250mm轴距以下穿越机、小型航拍无人机的中心安装座，安装时可直接通过M2尼龙螺柱固定，不需要额外打磨板边或者调整安装座位置，能大幅缩减装机时的结构调整工作量。从功能布局来看，板体中心区域预留了核心主控芯片与IMU传感器的安装位，周边分层排布接插件与外设安装座，排针座统一朝向板体外侧排布，方便电调信号线、GPS模块、接收机连接线的直插走线，避免线材在板体上方交叉堆叠，影响IMU传感器的减震效果；板体一侧预留的晶振安装位做了局部凸起的结构避让，防止焊接后元件与上方减震泡棉产生挤压，影响传感器数据采集精度。设计过程中充分考虑了航模使用场景的震动特性，所有接插件的焊盘位置都做了加宽处理，排针座选型采用带定位柱的型号，安装时可直接卡入板体对应的定位孔，减少飞行过程中高频震动导致的接插件松脱、虚焊问题；板体上预留的多个方形外设安装座，可直接焊接对应规格的插座，用来外接数传、蓝牙模块或者LED指示灯，不需要额外飞线连接，能提升整机布线的整洁度。从安装边界来看，板体整体厚度控制在1.6mm标准PCB厚度范围内，所有板载元件的最高高度不超过8mm，上方预留3mm厚度的减震泡棉安装空间后，整体堆叠高度可控制在12mm以内，适配大部分无人机的中心舱内部空间，不会与上层的电池安装板、GPS支架产生结构冲突；板体边缘预留的缺口位置，专门用来走线与放置电源指示灯，装机后指示灯可直接朝向机尾方向，方便地面调试时观察飞控的供电状态。实际应用中，这款飞控板可适配四旋翼、六旋翼等多种小型无人机机型，作为整机的飞行控制核心，负责采集姿态传感器数据、接收遥控器控制信号、输出电调控制量，实现飞行器的姿态稳定与航线控制，圆形的板型设计也能减少装机时的结构干涉问题，降低新手装机的难度，同时紧凑的元件布局也能减轻板体整体重量，提升小型无人机的续航表现。
