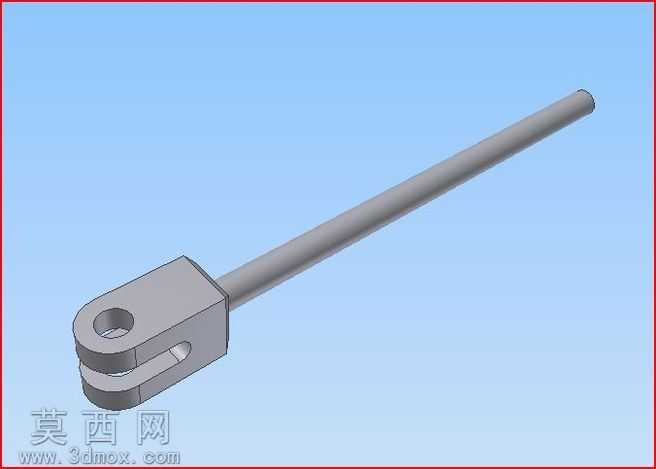

蒸汽引擎配套推杆结构三维设计

本作品为蒸汽引擎配套推杆的三维参数化建模成果，建模过程严格遵循机械传动零件的设计规范，从结构功能需求出发完成全流程设计。建模初始阶段先梳理推杆的核心功能逻辑：该零件作为蒸汽引擎配气机构的核心传动构件，需要承接凸轮轴的往复驱动力，精准传递动作以实现气门的定时启闭，因此整体结构分为头部铰接端与长杆主体两个功能区段。建模时首先绘制头部铰接端的二维草图，精准定位双叉耳片的铰接孔中心距、耳片厚度与开槽宽度，通过拉伸凸台命令生成头部基体，对铰接孔位置添加同轴度几何约束，保证后续装配时与摇臂组件的配合精度，同时对耳片与杆身衔接位置做圆弧过渡处理，避免应力集中导致的零件疲劳损坏。长杆主体部分采用圆形截面设计，根据推杆的受力工况计算合理的杆身直径与长度比例，通过拉伸命令生成杆身实体后，与头部基体做布尔合并运算，保证整个零件为一体化实体结构，对杆身与头部的衔接处添加圆角特征，优化应力分布的同时提升零件的工艺合理性。材质配置阶段，针对蒸汽引擎的高温高湿工作环境，为零件赋予合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原金属机加工后的表面质感，渲染时采用柔和的均匀布光方案，清晰呈现零件的轮廓特征与结构细节，同时对铰接孔内壁、杆身圆柱面等关键配合面做细节处理，还原机加工表面的细微纹理。整个建模过程完全遵循自上而下的设计思路，所有特征参数均可根据引擎的实际排量、配气行程需求做快速调整，零件的尺寸公差、形位公差均符合通用机械传动件的设计标准，既可以直接用于虚拟装配验证、运动仿真模拟，也可作为后续工程图生成、数控加工编程的基础数据源，能够帮助设计者快速验证蒸汽引擎配气机构的传动逻辑，排查装配干涉问题，缩短传统机械设计的迭代周期。
