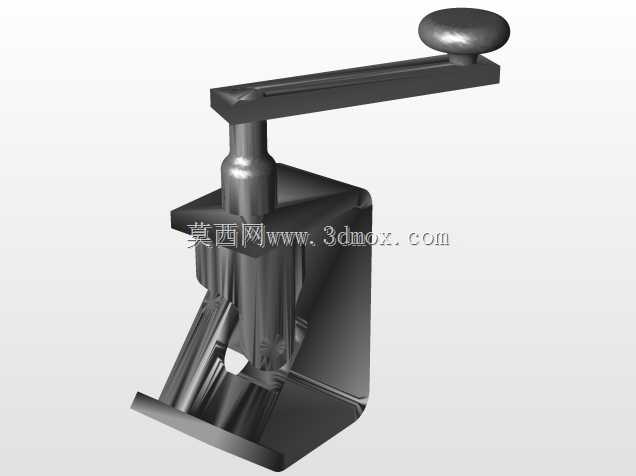

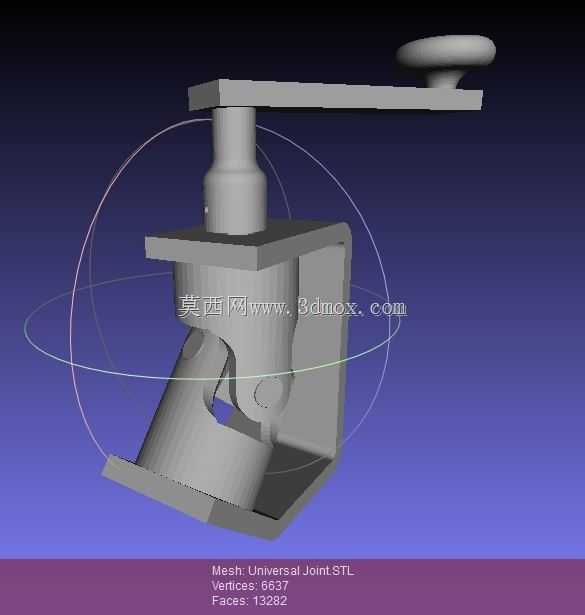

万向节备用位置结构设计教学演示

万向节作为传动系统中实现变角度动力传递的核心部件，在多轴传动、轴线存在偏角的工况中应用极为广泛，从常规的工业输送线动力传递、机床进给机构的动力衔接，到小型设备的转向传动链路，都能见到这类部件的身影。本次设计的备用位置万向节结构，核心是解决常规万向节安装位受限、需要预留备用传动路径的场景需求，当主传动链路出现检修需求或者布局调整时，可快速切换至备用安装位完成动力传递，无需对整体传动架构做大规模拆解调整。从结构设计逻辑来看，该万向节采用十字轴式核心传动结构，主动端与从动端的叉形接头通过十字轴实现铰接，可在两轴轴线夹角持续变化的工况下稳定传递扭矩，设计过程中重点校核了不同偏角下的传动效率与接触应力，确保在允许的轴间夹角范围内，传动过程无卡滞、扭矩传递损失控制在合理区间。外形与安装边界方面，该万向节的叉形接头采用对称式结构设计，主动端与从动端的安装接口尺寸保持一致，可适配同规格的传动连接轴，安装时需保证两轴的轴线交点与十字轴中心重合，避免运转过程中产生附加载荷影响部件使用寿命。备用位置的结构设计预留了与主安装位完全一致的连接基准，包括安装孔位的位置度、轴孔的配合公差都与主安装位保持统一，切换安装时无需重新加工适配连接件，可直接完成装配。在实际应用场景中，这类带备用位置设计的万向节，尤其适合需要连续运转不允许长时间停机的生产设备，一旦主传动位的万向节出现磨损故障，可快速将部件移位至备用安装位恢复设备运转，大幅降低停机检修带来的生产损失。设计过程中对十字轴的轴颈做了强化处理，配合端面的限位结构，可承受一定范围内的冲击载荷，适配存在小幅振动的传动工况。同时叉形接头的连接部位采用圆弧过渡设计，避免应力集中导致的部件断裂问题，整体结构的拆装逻辑简单，日常维护时可快速完成十字轴轴承部位的润滑保养，无需复杂的专用工装即可完成拆解与装配。在安装边界的校核上，设计时充分考虑了万向节运转过程中的摆动空间，预留了足够的安全间隙，避免部件运转时与周边的机架、防护结构发生干涉，即使在最大允许轴间夹角下运转，部件的外轮廓也不会超出预设的安装空间范围，适配多数紧凑型设备的传动舱布局需求。
