棘轮扳手装配结构三维建模设计

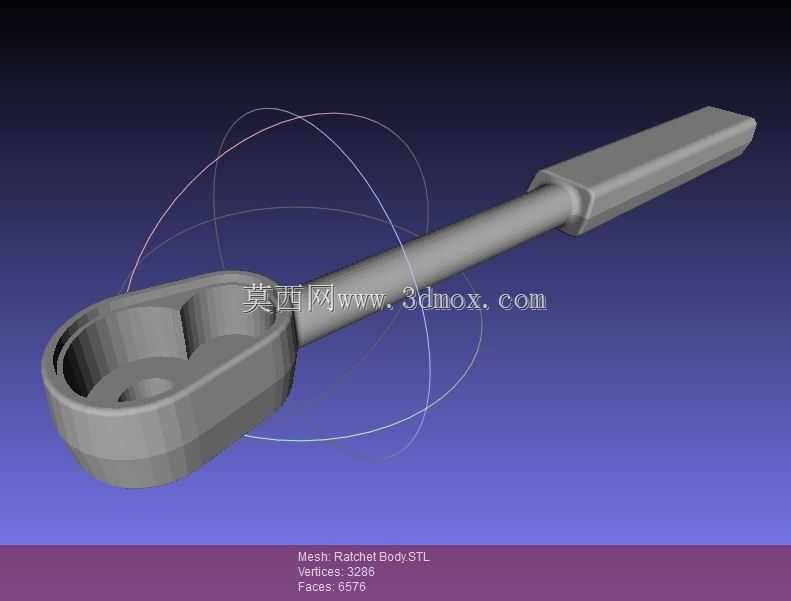

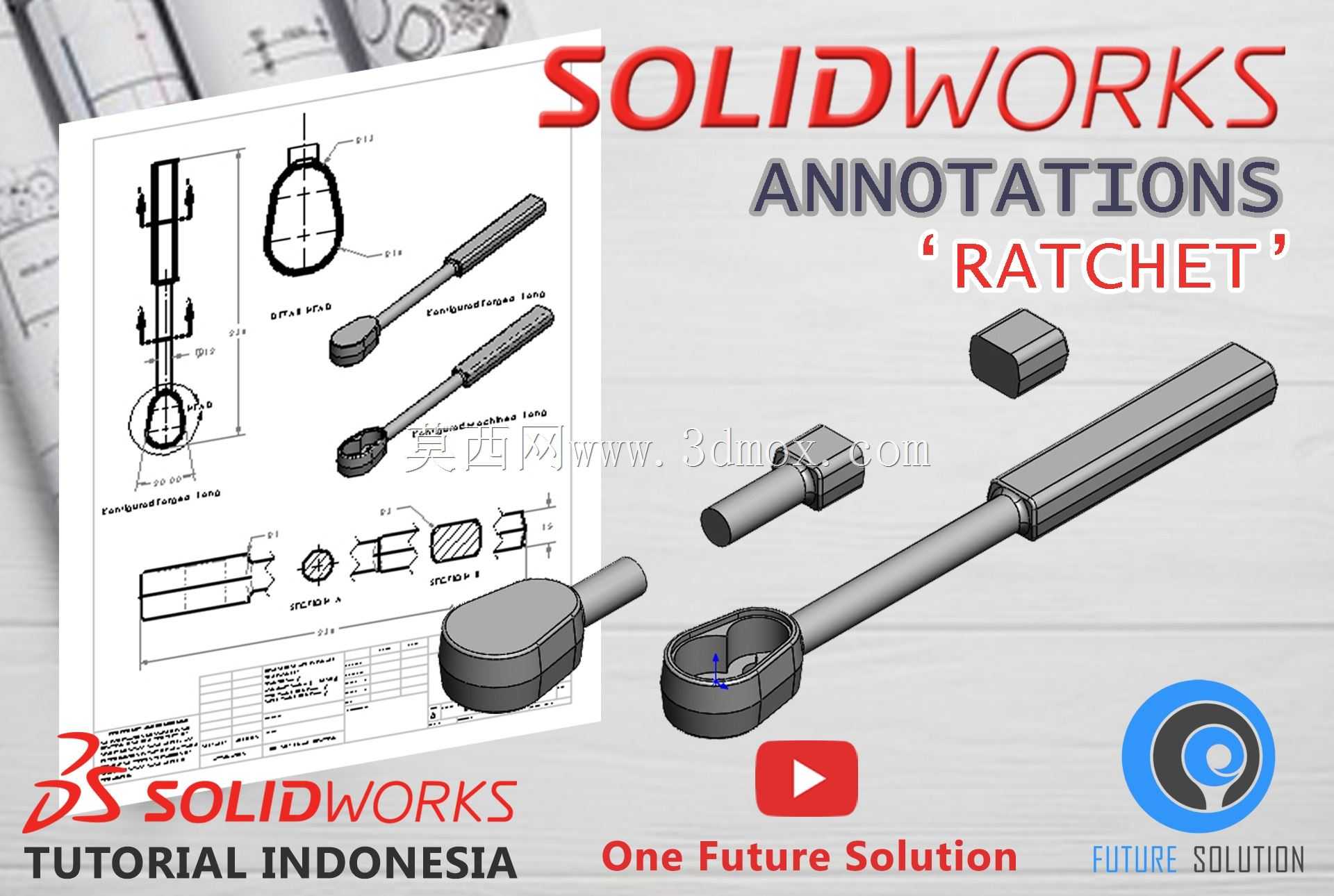

这套棘轮结构的三维建模内容，核心围绕手动扭力工具的核心功能部件展开，覆盖了棘轮头、驱动杆、连接销、端帽等全部装配零件的结构表达，可直接用于手动工具研发阶段的结构验证、装配干涉检查以及工程图输出参考。从实际应用场景来看，这类棘轮结构主要适配狭小空间内的紧固件拆装作业，相比传统开口扳手或固定套筒，无需整周转动工具本体，仅需小角度摆幅即可完成螺栓螺母的旋紧或拆卸，在设备维保、装配流水线、机电安装现场都有极高的使用频次，是机修、装配从业者随身工具组里的核心配置。从功能特性上看，模型完整还原了棘轮机构的单向锁止逻辑，通过棘爪与棘轮齿的啮合配合，实现单一方向的扭力传递，反向转动时棘爪滑过齿面不带动紧固件，作业过程中无需反复脱离螺栓重新对位，能大幅提升连续拆装的作业效率。设计思路上，整套结构优先考虑了手动工具的受力可靠性，棘轮头的腔体壁厚、棘爪的啮合齿深、驱动杆的过渡圆角都做了对应应力适配，避免大扭力作业时出现齿面崩裂、杆体弯折的失效问题；同时手柄部分做了防滑握持的结构预留，可后续包覆橡胶或滚花处理，提升作业时的握持摩擦力，减少脱手风险。从安装边界与尺寸逻辑来看，驱动方头采用通用标准套筒接口尺寸，可适配同规格的各类标准套筒附件，无需额外定制转换接头；棘轮头的外径控制在合理范围，能满足多数狭窄工位的操作空间要求，驱动杆的长度根据扭力杠杆比做了匹配，既保证足够的扭力输出力臂，又不会因杆体过长导致额外的空间占用。整套模型的工程图表达覆盖了尺寸标注、形位公差、表面粗糙度要求、零件序号关联、装配配合属性等全维度信息，可直接作为同类工具产品开发的建模参考，也能用于三维建模教学中装配体标注、工程图输出的实操案例，帮助结构设计从业者掌握手动工具类产品的建模逻辑与工程图规范，理解从功能需求到结构落地的完整设计链路，避免建模过程中出现脱离实际加工、装配要求的理想化结构问题。
