32毫米内螺纹手动闸阀三维设计作品

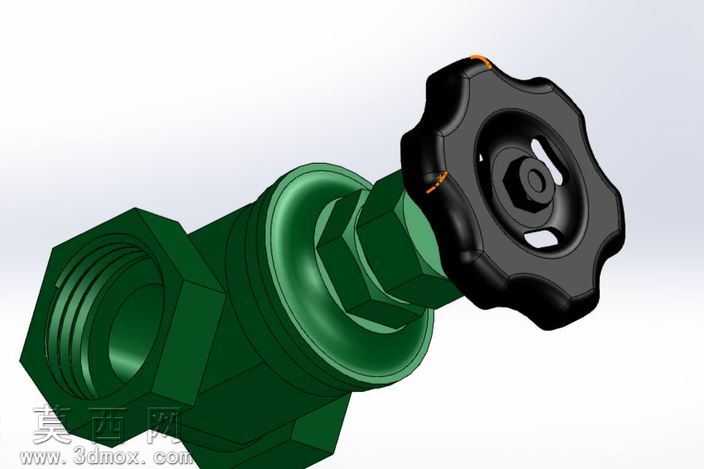

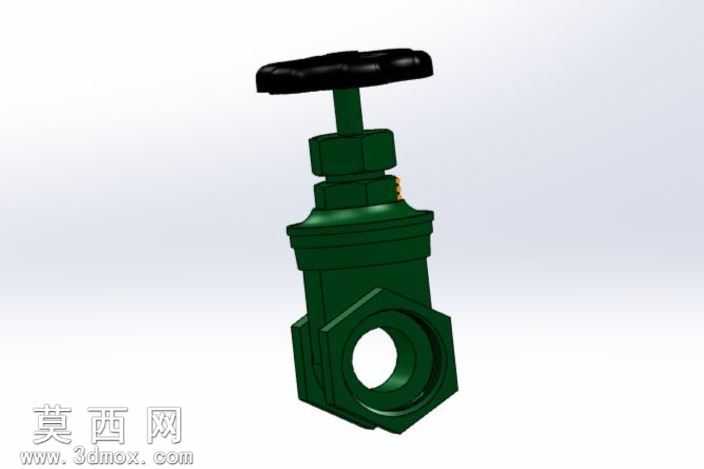

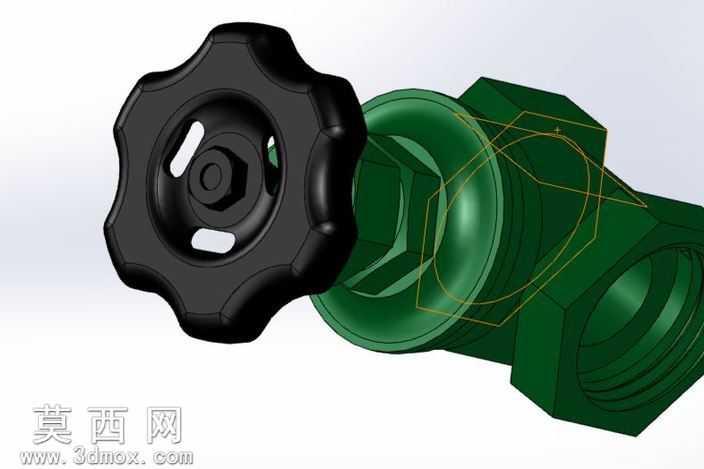

本作品为公称通径32毫米的手动闸阀三维建模成果，建模过程依托参数化三维设计环境完成，整体建模逻辑遵循闸阀实际生产的结构拆分原则，将整阀拆解为手轮、阀杆、阀盖、阀体、密封组件五个独立建模单元，各单元间严格按照实际装配的同轴度、配合公差要求设置装配约束，确保整体模型可直接用于装配干涉校验、结构运动仿真环节。材质渲染阶段，针对阀体、阀盖等铸铁基材部件，采用深绿色哑光漆材质参数，调整材质粗糙度为0.6、反射率0.15，还原工业铸铁阀门表面喷涂防锈漆的真实质感；手轮部分采用黑色硬质胶木材质，设置轻微的表面颗粒纹理，还原胶木手轮防滑、哑光的触感特征；阀杆部位采用抛光金属材质，调高金属反射度至0.8，模拟阀杆调质处理后光滑耐磨的表面状态。结构设计上，阀体采用角式内螺纹连接结构，两侧通径同轴度公差控制在0.02毫米以内，阀腔内部预留闸板升降的密封腔空间，阀盖与阀体的连接部位设置法兰式凸台结构，预留螺栓装配孔位，还原实际阀门的密封连接逻辑；手轮与阀杆采用键连接配合结构，阀杆中部设置梯形螺纹传动段，可实现手轮旋转带动阀杆、闸板做直线升降运动，完整还原手动闸阀的启闭动作逻辑。建模过程中对所有棱角部位做了符合工业生产要求的圆角处理，避免出现建模过程中常见的尖锐棱角、零壁厚等错误，阀体壁厚均匀控制在4毫米，符合低压管路阀门的壁厚设计标准，密封部位预留1.5毫米的密封件安装槽位，可直接适配标准橡胶密封件的装配需求。整体模型布线规整，无多余碎面、重叠面，可直接导出为通用三维格式用于工程出图、3D打印样件、产品展示等多类场景，渲染阶段采用柔光侧打光方案，突出阀体的结构层次与材质质感，清晰展现各部件的装配关系与外形特征。
