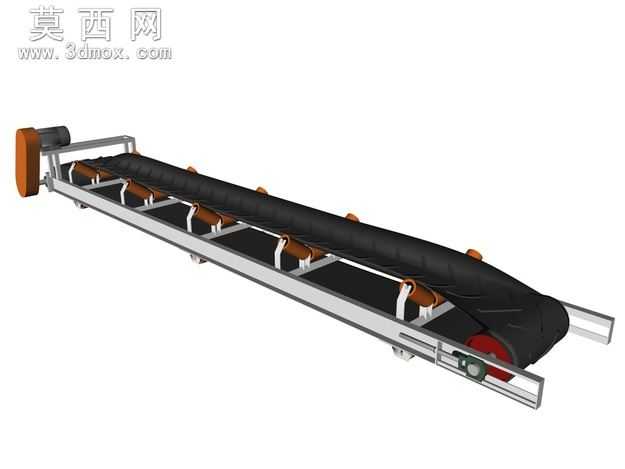

槽型托辊带式输送机三维设计模型

本模型为槽型托辊结构的带式输送机三维设计成果，建模过程严格遵循散料输送设备的通用设计规范，完整还原了带式输送机的核心功能结构。模型整体采用长距离直线输送布局，主体框架以标准型钢搭建，通过参数化建模完成各段机架的拼接定位，保证机架的直线度与支撑强度，适配长距离物料输送的承重需求。

建模阶段对核心输送组件做了精细化还原：驱动端集成了驱动电机、传动滚筒与张紧调节结构，可直观展示动力输入与皮带张紧的调节逻辑；上分支采用三辊组合的槽型托辊组，按等间距排布于机架上方，将输送皮带承托为内凹槽型，有效提升散状物料输送过程中的装载量，避免物料撒漏；下分支设置平行下托辊，承托回程段皮带，降低皮带运行过程中的垂度与磨损；改向滚筒布置于机架尾端，配合张紧装置实现皮带的转向与张力调整，皮带表面做了仿真纹理处理，还原橡胶输送带的材质质感。

材质渲染方面，机架部分赋予哑光金属漆材质，模拟碳钢型材的表面质感；托辊辊筒做了光滑金属材质处理，还原托辊转动面的低摩擦特性；驱动电机外壳做了铸铁哑光质感，端盖部分做了金属光泽区分；输送皮带赋予黑色橡胶材质，添加细微的纹理凹凸，还原橡胶带的真实触感；端部挡料结构做了耐磨材质区分，各部件材质层次清晰，整体渲染效果真实自然，可直接用于方案展示与结构验证。

结构设计上充分考虑了设备的实用性与可维护性：托辊组采用标准化安装座设计，可快速拆卸更换；驱动端预留了检修空间，便于电机与滚筒的日常维护；机架底部设置可调支撑脚，可适配不同安装地面的水平度调整；整体结构无冗余设计，各部件装配关系准确，可直观展示带式输送机的运行原理，适用于物料输送方案设计、教学演示、设备选型参考等场景，能够帮助设计人员快速理解槽型带式输送机的结构组成与装配逻辑，为同类输送设备的设计优化提供直观的三维参考。
