直列四缸汽车发动机曲柄连杆机构模型

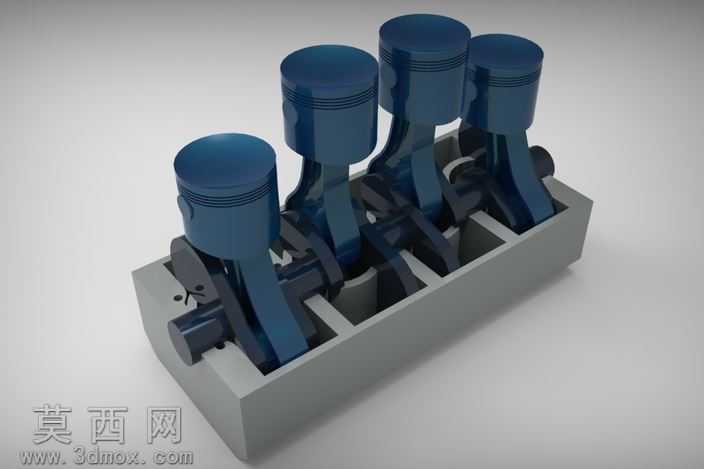

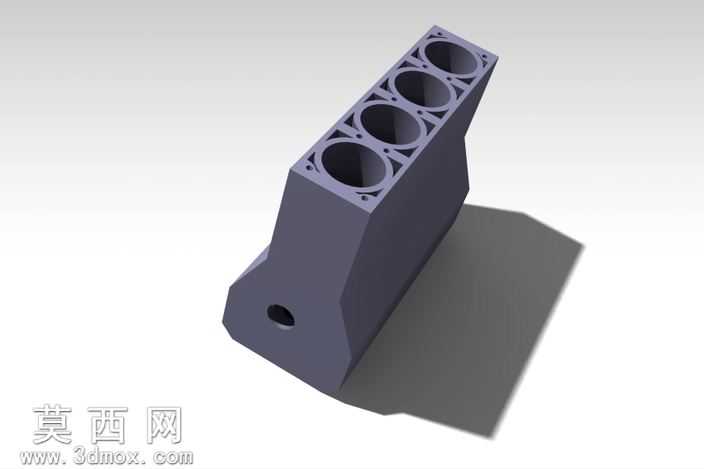

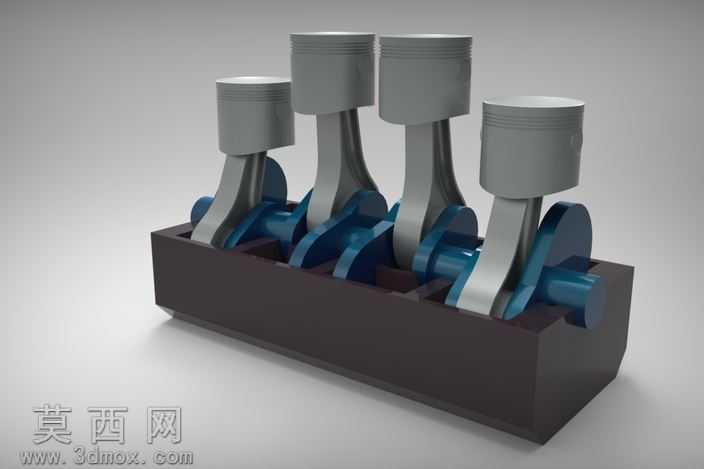

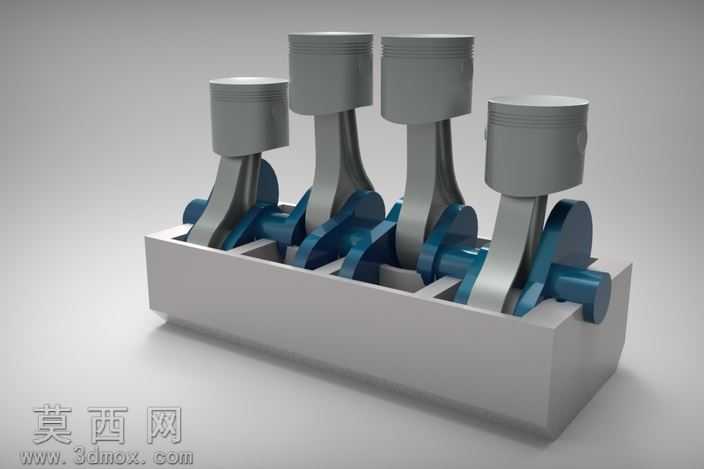

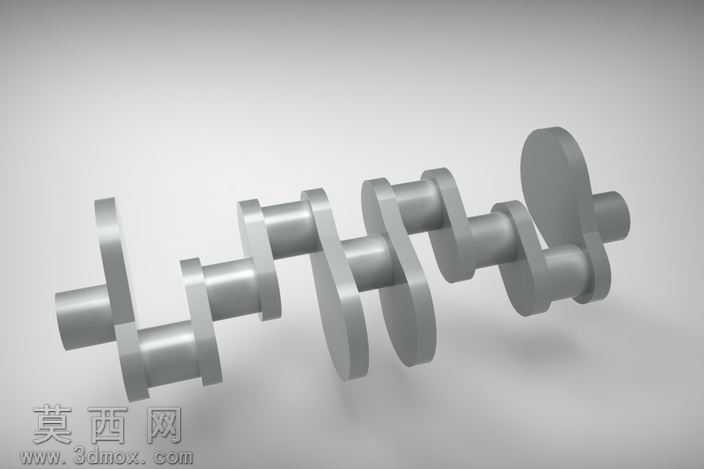

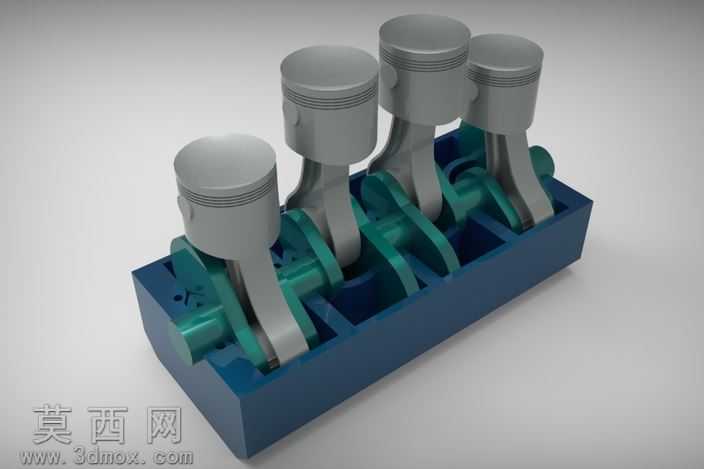

本模型为直列四缸汽车发动机核心曲柄连杆机构三维建模作品，完整还原了四缸内燃机核心运动组件的结构形态与装配关系。建模过程中首先依据四缸发动机常规缸心距、活塞行程等通用设计参数搭建基准坐标系，依次完成活塞、活塞环、连杆、曲轴、缸体基座等核心零件的特征建模：活塞部分还原了顶部燃烧室凹坑、环槽结构、活塞销座的细节形态，通过拉伸、旋转、倒角等基础特征结合阵列操作完成四个活塞的统一建模，保证四个活塞的尺寸参数完全一致，符合直列四缸发动机的等缸距设计要求；连杆部分还原了连杆大头、杆身、小头的过渡结构，通过扫描特征完成杆身的工字型截面造型，匹配活塞销与曲轴曲柄销的装配孔径；曲轴部分还原了四个曲柄销、主轴颈、平衡块的结构，按照四缸发动机1-3-4-2的点火顺序对应的曲柄夹角完成相位排布，保证各缸运动相位差符合设计逻辑；缸体基座部分简化还原了曲轴箱的支撑结构，预留了曲轴主轴颈的安装位与缸筒的定位结构。材质与渲染阶段，为活塞、连杆、曲轴等运动部件赋予深蓝色金属烤漆材质，模拟发动机内部钢制部件的涂层质感，为缸体基座赋予浅灰色哑光铸铁材质，区分固定件与运动件的视觉差异，通过三点布光打亮组件的装配间隙与结构轮廓，清晰展现各零件的装配层级。模型完整呈现了曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑，各零件间保留了合理的装配间隙，可直观展示四缸发动机的核心运动原理，结构比例协调，细节还原到位，能够用于发动机结构原理展示、教学演示等场景。
