高亮度直插式圆形红琥珀色LED贴片

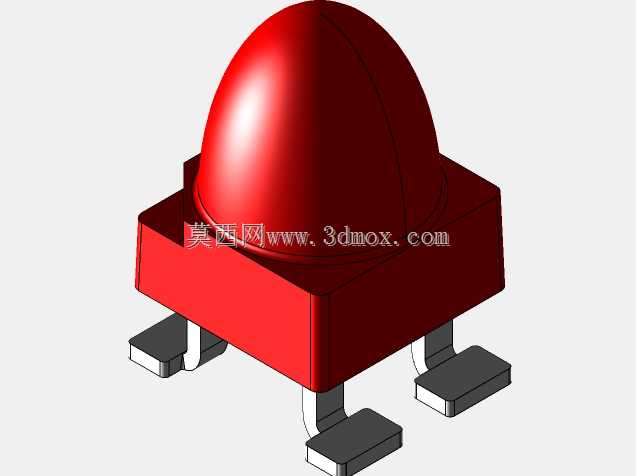

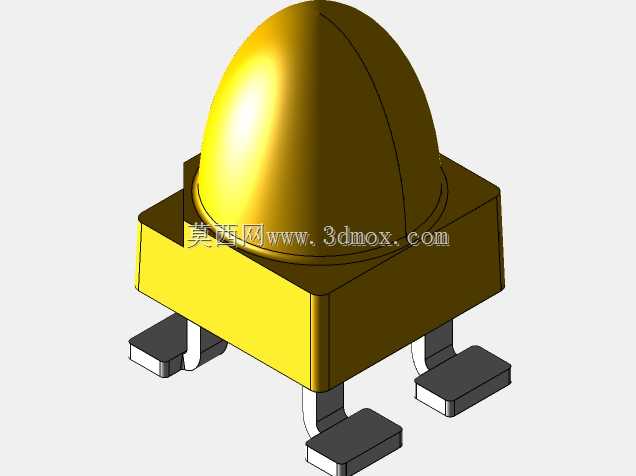

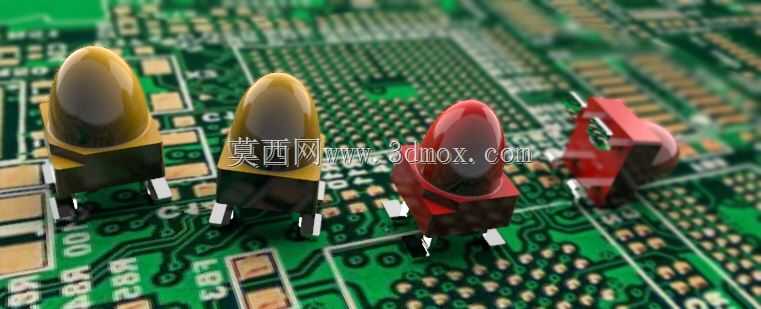

在电子设备的状态指示、信号反馈场景中，这类直插式LED贴片是极为常用的光电器件，小到消费类电子的电源指示灯，大到工业控制机柜的运行状态提示、仪器仪表的数值超限告警，都能见到它的应用身影。不同于表贴封装的LED器件，这款直插结构的贴片在手工焊接、小批量试制场景下操作容错率更高，引脚的机械强度也更适配需要频繁插拔调试的实验板、原型验证电路，能减少焊接过程中因对位偏差造成的器件损耗。从设计层面来看，这款LED采用圆形透镜封装，分别提供红色、琥珀色两种发光色温选项，红色发光波长适配人眼对告警类信号的高敏感度，多用于电源故障、设备异常等需要快速捕捉的提示场景；琥珀色光线柔和不刺眼，适合设备待机、运行中这类常态化状态指示，避免长时间点亮造成的视觉疲劳。器件的外形尺寸控制在4.2mm×4.2mm×6.80mm，这个尺寸边界在PCB布局时需要提前预留足够的安装空间，透镜顶部距离板面的高度要和周边阻容器件形成高度差，避免被周边高大元件遮挡发光角度，两个直插引脚的间距符合通用2.54mm网格PCB的孔位设计标准，不需要额外定制非标准孔位，能直接适配市面上绝大多数通用洞洞板、量产PCB的标准孔距，降低制版的额外成本。设计建模时需要重点还原透镜的曲面弧度，因为透镜的曲率直接决定了发光的散射角度，弧度偏差会导致实际发光范围和设计预期不符，要么光线过于集中形成刺眼的光斑，要么散射角度过大导致指示清晰度不足；引脚的建模要还原实际的折弯角度，直插引脚在插入PCB后需要在背面进行波峰焊或者手工焊接，引脚伸出板面的长度要控制在1-1.5mm，过长容易在焊接后和周边线路形成短路风险，过短则会导致焊锡浸润不足，容易出现虚焊脱落的问题。在实际设备装配中，这类LED往往会搭配导光套使用，建模时还要考虑器件和面板导光孔的同轴度偏差，预留0.2mm左右的装配间隙，避免安装时透镜被面板刮花，影响出光效果。另外器件的胶体部分要还原实际的半透明质感，红色和琥珀色的胶体本身带有滤光作用，建模时的材质参数要匹配实际的透光率，避免渲染效果和实物出现过大的色差，给结构评审造成误判。
