1英寸轴配套自锁紧闩锁组件结构设计

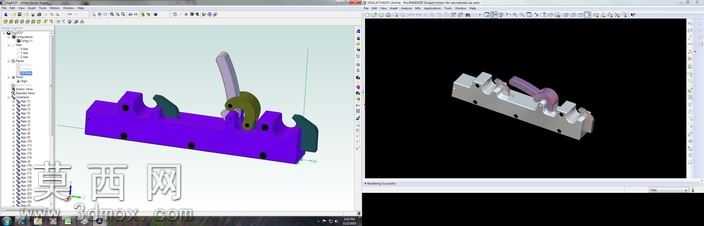

本作品为适配1英寸轴的自锁紧闩锁组件三维模型，建模过程遵循机械结构设计的合理性与装配可行性原则，先完成各零部件的参数化草绘，通过拉伸、切除、倒角等基础特征命令构建锁座、锁舌、拨杆、弹性复位件、限位卡扣等核心零件的基础轮廓，再对配合面进行公差适配的细节修整，保证各活动部件的运动间隙符合机械装配要求。模型渲染阶段对不同零件赋予差异化材质表现：锁座主体采用硬质阳极氧化紫色金属材质，还原工业五金件的表面处理质感；拨杆与活动锁舌采用军绿色哑光金属材质，区分固定件与活动件的视觉差异；侧边限位块采用深墨绿色硬质工程塑料材质，还原实际产品的材质搭配；渲染过程中添加柔和的环境漫反射光源，清晰展现零件的棱边倒角、安装孔位、配合卡槽等细节结构，同时通过双视角展示分别呈现装配体的半透明结构剖视效果与实体渲染效果，直观呈现内部零件的装配关系。结构设计上，该自锁装置以长条形锁座为承载基体，沿基体长度方向均匀布置贯通安装孔，用于组件在设备基体上的螺栓固定；锁座上部开设多组阶梯卡槽，用于适配1英寸轴的定位卡位，拨杆通过销轴铰接在锁座中部，拨杆下端联动锁舌结构，扳动拨杆时可带动锁舌完成伸缩动作，实现对轴的锁定与释放，侧边设置的弹性复位件可在拨杆不受外力时推动锁舌自动归位，保持锁定状态，同时设置有限位卡扣结构，限制拨杆的转动行程，避免超程损坏内部构件。设计思路围绕1英寸轴的快速定位与锁定需求展开，摒弃了复杂的多余结构，所有零件均采用常规机械加工可实现的结构造型，无特殊异形难加工特征，既保证了锁紧状态下的结构稳定性，可承受轴工作过程中的径向与轴向窜动力，又兼顾了操作的便捷性，单次扳动即可完成解锁动作，松开拨杆即可自动复位锁定，适用于需要频繁拆装定位的工业设备轴系固定场景，模型完整还原了各零件的装配约束关系，可直接用于装配干涉检查、运动仿真验证以及后续的工程图纸导出。
