立式手动压紧式工件固定工装结构

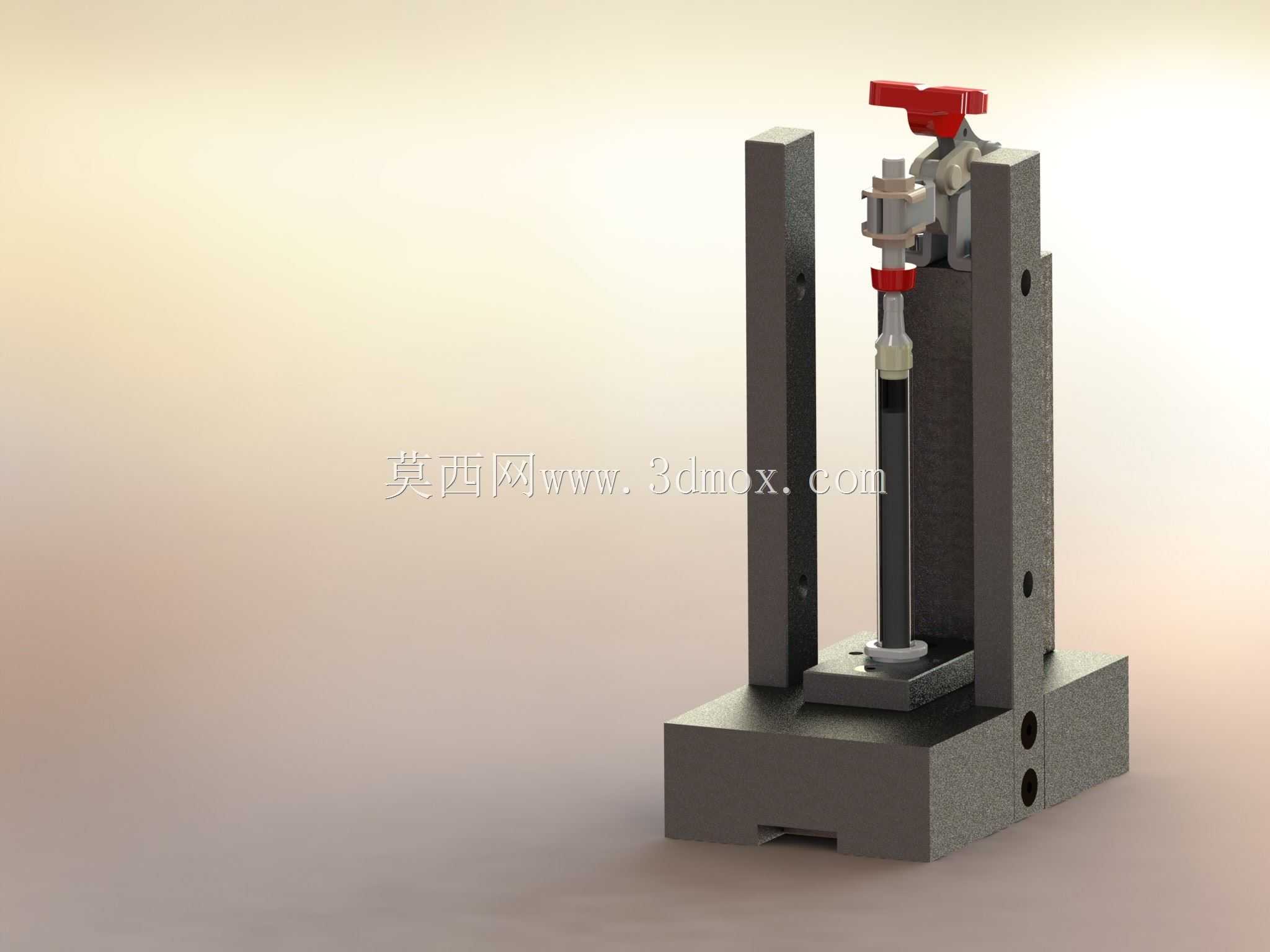

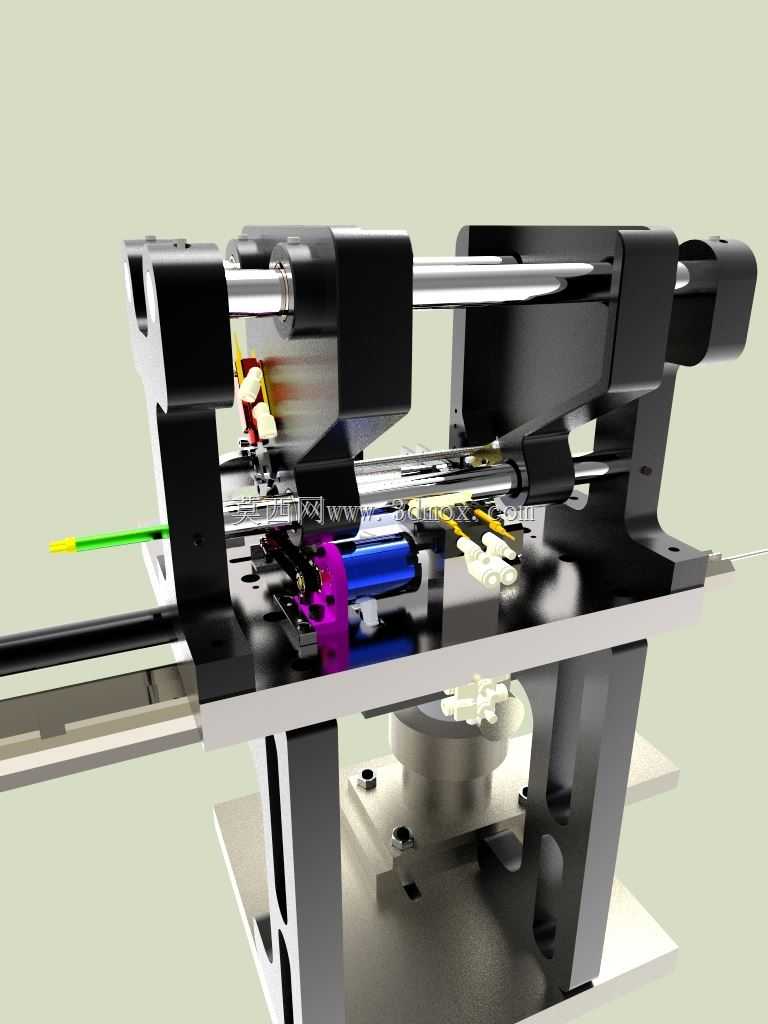

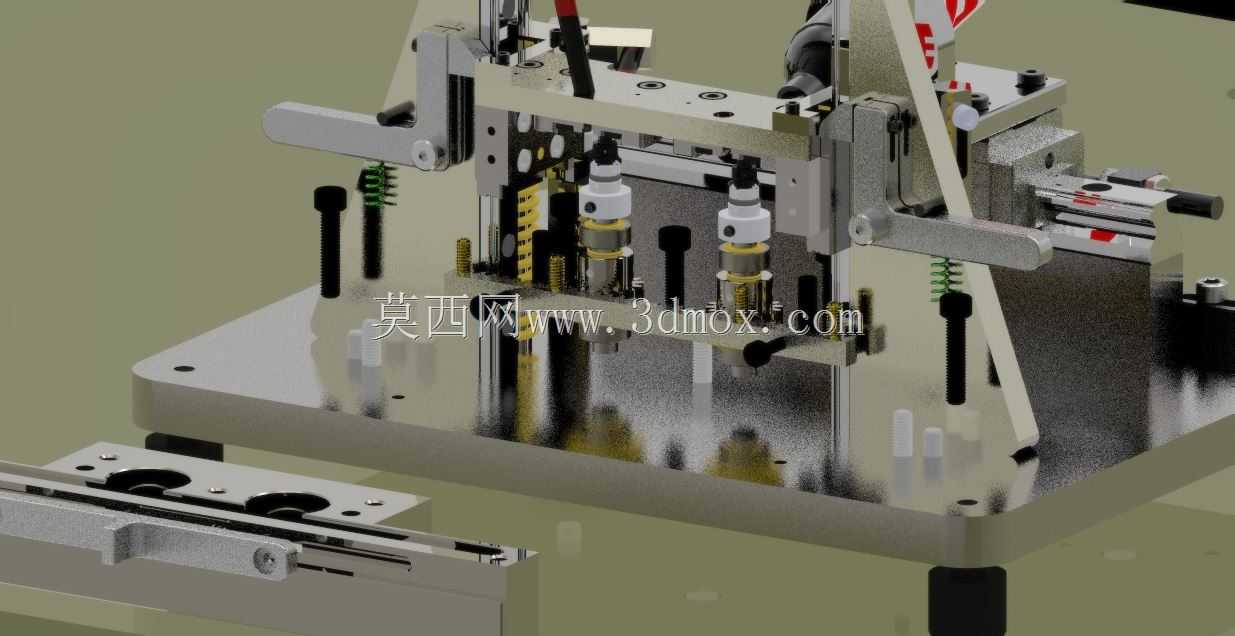

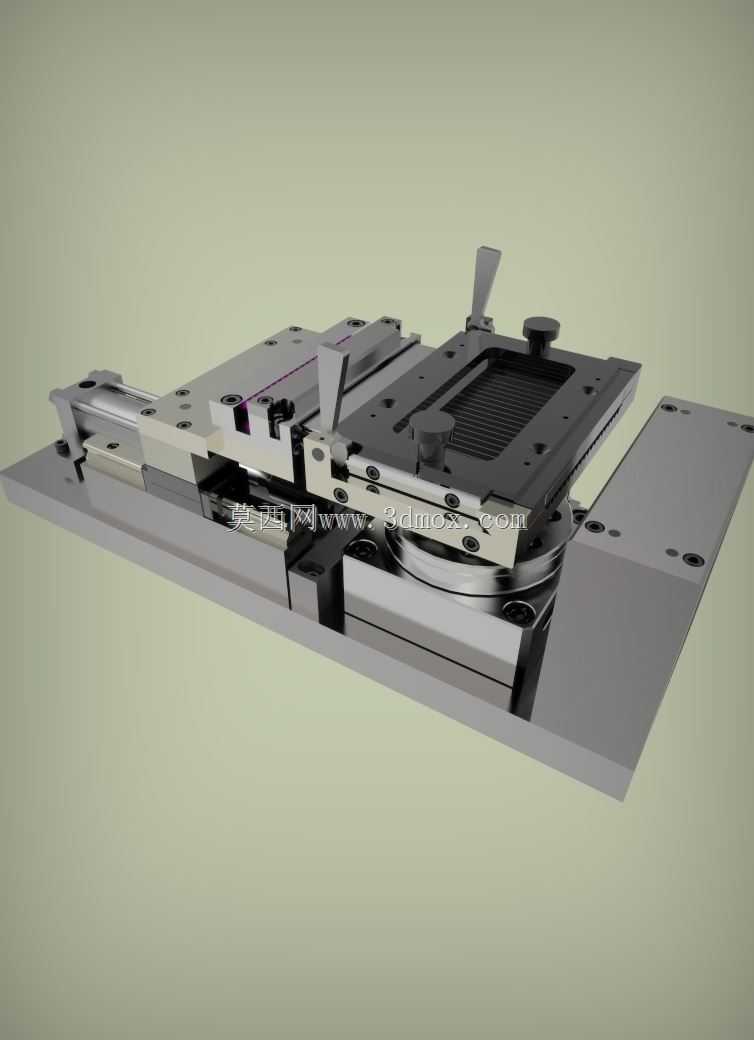

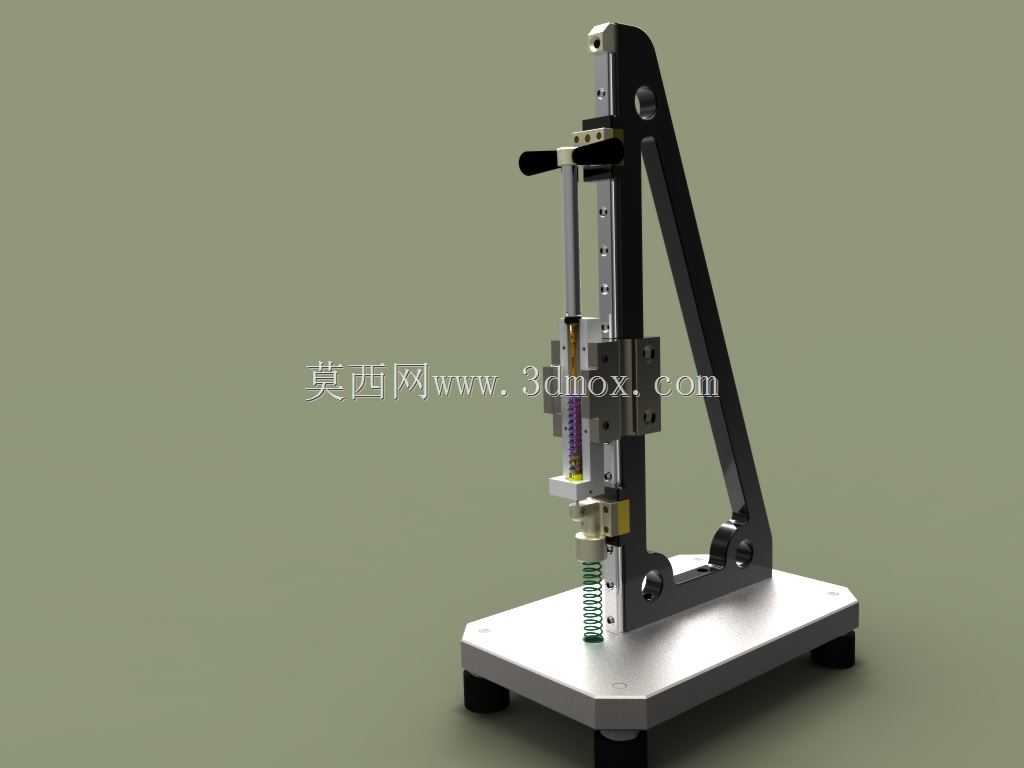

　　这款立式手动压紧固定结构，主要面向小批量零件加工、部件装配、工件检测等场景的工件夹持需求，常见于机加工工位的辅助装夹、装配线的工件定位、实验室样件测试固定等环节，可适配轴类、小型块状零件的装夹定位，替代传统台虎钳在窄空间工位的装夹功能。整体采用立式框架布局，两侧对称布置的立式支撑座作为承载主体，底部为一体化安装基座，基座预留标准安装孔位，可直接固定在工作台面或者专用工装上，安装边界控制在紧凑范围内，不会占用过多工位操作空间，适配多数小型加工台的安装尺寸要求。顶部设置带红色操作手柄的手动压紧执行组件，操作手柄采用大扭矩力臂设计，操作人员无需额外辅助工具，单手即可完成压紧与松脱操作，压紧力传递通过中间的传动杆实现，

　　传动杆与底部定位座同轴布置，保证压紧力垂直作用于工件端面，避免装夹过程中工件出现偏斜、移位问题。两侧支撑座开设多组定位孔，可根据工件的高度尺寸调整压紧组件的安装位置，适配不同高度规格的工件装夹需求，底部定位座设置V型定位槽与平面定位面两种结构，可同时适配圆柱类轴件、方形块状零件的定位，无需更换定位座即可完成多类型工件的装夹切换。设计过程中优先考虑操作便捷性与装夹稳定性，框架部分采用一体式铸造结构提升整体刚性，避免压紧过程中框架出现形变影响装夹精度，传动部件采用耐磨材质制作，长期反复操作也不会出现传动间隙过大的问题，压紧端设置软质防护垫，防止装夹过程中划伤工件表面。整体结构无复杂气动、电动元件，纯机械结构可靠性高，

　　无需外接动力源即可使用，适合无气源、电源的临时工位布置，日常维护仅需定期在传动部位加注润滑脂即可，维护成本极低。在实际使用中，可根据工位需求调整安装方向，既可以垂直安装在水平工作台面，也可以侧向安装在立式工装板上，适配不同的操作姿态需求，压紧行程覆盖常规小型零件的装夹范围，无需频繁调整组件位置即可完成多数常规工件的装夹作业。
