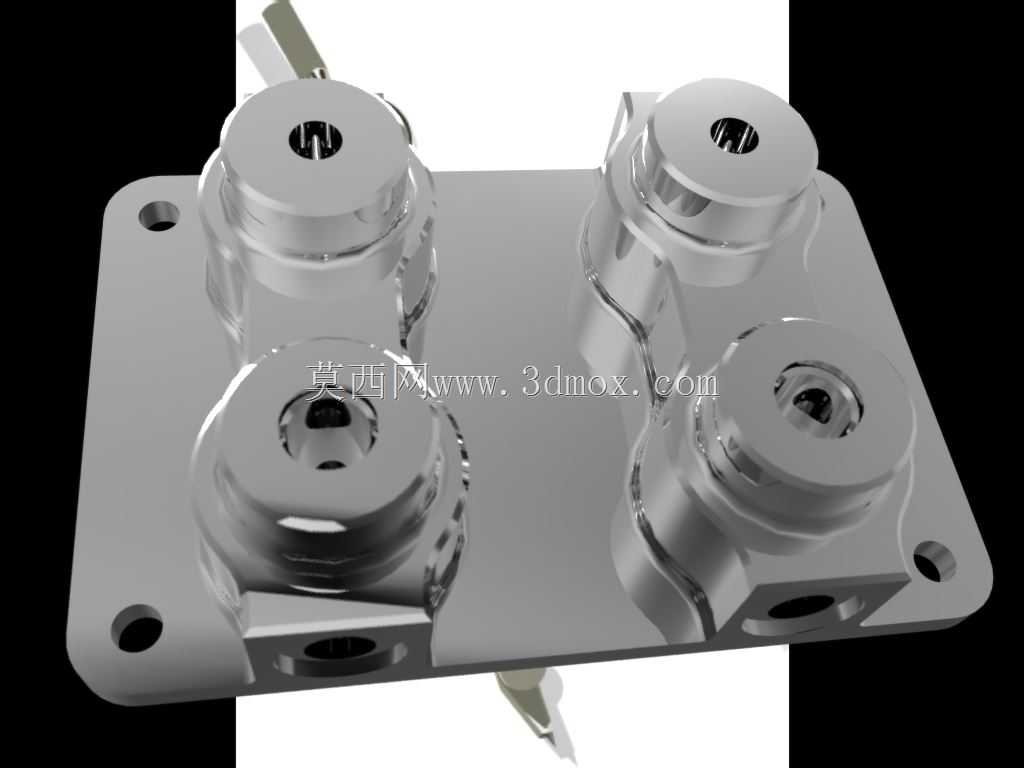

多通路集成式歧管安装连接组件

　　这类多通路歧管组件常应用在小型流体控制回路、实验台气路搭建、小型自动化设备的介质分配工位上，核心作用是将单路输入的流体介质均匀分流至多个输出支路，减少管路零散排布带来的泄漏风险，同时压缩管路安装占用的空间。从结构上看，组件采用一体化安装底板设计，底板四角预留了沉头安装孔，安装时可直接通过内六角螺栓固定在设备安装面，沉孔设计能保证螺栓头完全没入板面，不会突出干涉周边其他零部件的排布，安装孔的孔位公差控制在±0.05mm范围内，可适配多数常规安装基座的预装孔位，不需要现场二次扩孔调整。底板上集成的四个立式接头采用同轴度精度较高的阶梯孔设计，接头外圆做了防滑滚花处理，方便现场装配时插接软管或者硬管，内部流道做了圆角过渡处理，

　　能减少介质流经时的阻力损失，避免直角流道带来的紊流、压降问题，对于低压气路、低压冷却液回路的适配性较好。设计过程中优先考虑了加工工艺性，底板与接头的连接位置采用圆弧过渡，既可以减少铣削加工时的应力集中，也能避免直角位置残留切削液、金属碎屑，后续做表面阳极氧化或者镀镍处理时也不会出现积液死角。接头的端面做了精车处理，平面度控制在0.02mm以内，对接外接管路接头时能保证密封面完全贴合，不需要额外增加太厚的密封垫片就能实现低压工况下的无泄漏连接。从安装边界来看，整个组件的总高度控制在较低范围，不会在设备内部形成过高的突出结构，周边预留的操作空间足够工人使用扳手拧紧外接管路，不会出现工具干涉无法操作的问题。流道的通径经过匹配计算，

　　四个支路的通径一致，能保证各支路输出的介质流量均匀，不会出现远近支路流量差过大的问题，适合用于对各支路介质供给一致性有要求的工位。底板的厚度经过强度校核，在常规1MPa以内的工作压力下不会出现变形，密封面不会因为底板翘曲出现间隙泄漏，日常维护时只需要定期检查接头位置的密封件状态即可，不需要整体拆解组件，维护成本较低。
