黄铜直动式电磁阀三维结构设计

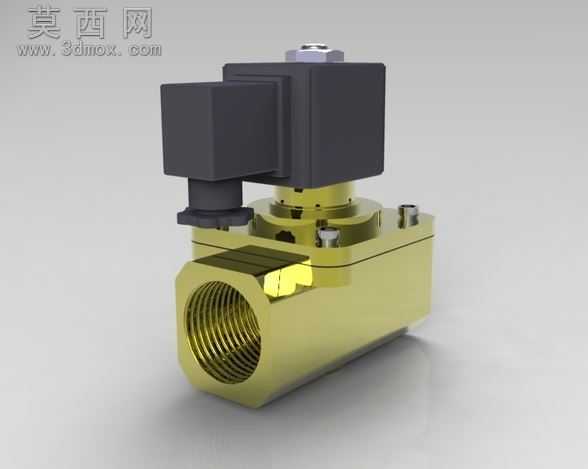

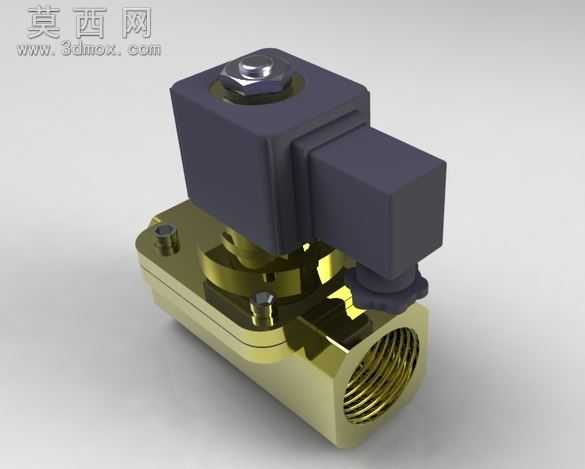

本模型为黄铜材质直动式电磁阀的三维设计成果，建模过程中严格遵循工业电磁阀的实际生产尺寸比例，对阀体、电磁驱动头、接线组件、密封结构等核心部件进行了全参数化还原。建模阶段首先完成阀体主体的构建，针对黄铜锻压成型的阀体结构，精准刻画了内螺纹连接端口、流体通腔、阀芯安装座的细节，螺纹特征采用标准管螺纹参数生成，还原了实际产品的连接适配性；阀体表面的安装固定孔、密封槽结构均按照行业通用规格设计，确保结构合理性。电磁驱动部分的建模还原了线圈外壳、磁轭、动铁芯、顶部接线防护结构的装配关系，线圈外壳的方正造型与阀体的黄铜金属质感形成明确的材质区分，顶部的接线螺母、防水垫片等细小零件也逐一建模，完整呈现产品的装配层级。材质渲染阶段，阀体部分赋予抛光黄铜材质，调整金属粗糙度与反射参数，还原黄铜阀体的金属光泽与加工质感；电磁线圈部分赋予哑光黑色工程塑料材质，模拟工业电磁阀线圈外壳的绝缘材质特性，金属紧固件部分赋予不锈钢金属材质，通过材质差异清晰区分不同功能部件，渲染效果贴近工业产品实物的视觉表现。结构设计上完整还原了直动式电磁阀的工作逻辑：通电时电磁线圈产生磁力驱动动铁芯提升，打开阀体内的流体通道实现介质流通，断电时铁芯在弹簧作用下复位封堵通道实现截断，模型内部的阀芯、弹簧、密封垫等核心动作部件均做了结构还原，可直观展示电磁阀的通断工作原理。建模过程中对各部件的装配间隙做了合理设置，既保证视觉上的装配贴合度，也预留了实际生产中所需的公差空间，所有倒角、圆角细节均按照实际机加工工艺要求添加，避免出现尖锐棱角等不符合生产实际的结构，整体模型可用于流体控制类产品的结构展示、原理教学、选型参考等场景，也可作为管路系统装配设计中的标准阀件模型调用。
