小型桌面式三轴数控雕刻机结构设计

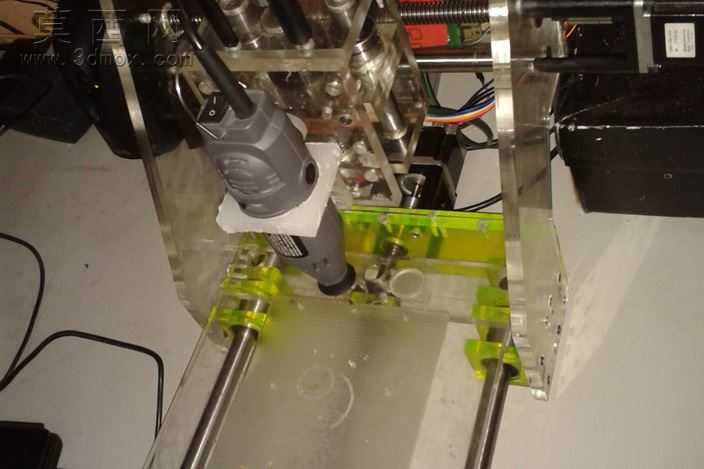

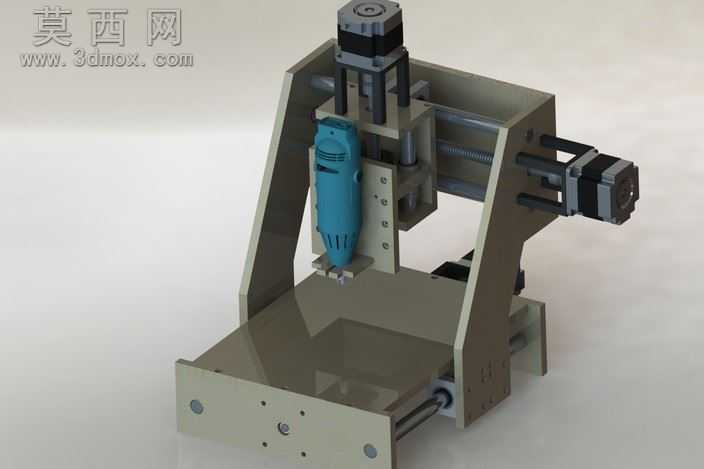

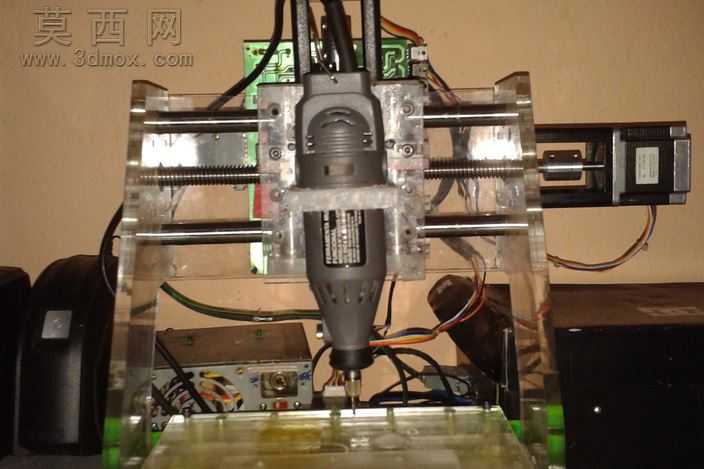

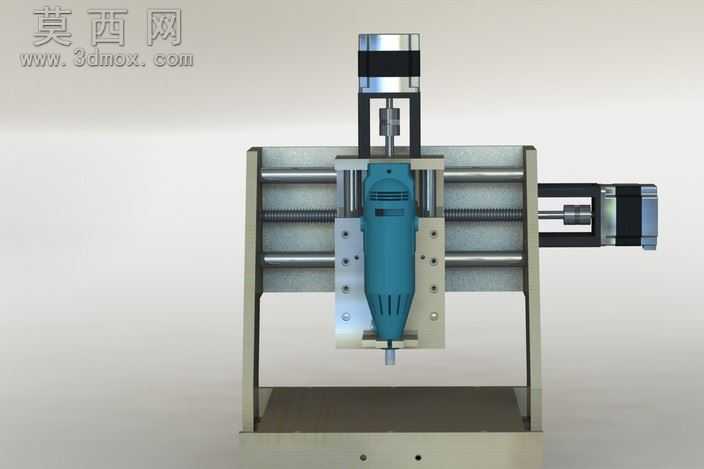

本款小型桌面数控雕刻机采用经典的定梁龙门式三轴运动架构，整体建模过程严格遵循机械加工设备的设计规范，从机架选型、传动布局到执行端装配均经过严谨的参数校核。建模阶段首先完成主体承载机架的搭建：两侧倾斜式支撑立板与底部加工工作台采用一体化刚性连接设计，材质设定为高强度铸铁，表面做喷砂氧化质感处理，既保证了设备运行时的结构稳定性，减少高速运动产生的震颤，也通过合理的壁厚设计控制了整体重量，适配桌面放置的使用场景。传动系统部分，X、Y、Z三个运动轴均采用高精度直线光轴导轨搭配滚珠丝杠的传动组合，每个轴的驱动端匹配对应规格的步进电机，建模时完整还原了电机安装座、联轴器、丝杠螺母座、滑块锁紧件等细节部件，各运动副的装配间隙按照实际设备的公差标准设定，可直观演示三轴的运动行程与传动逻辑。加工执行端采用通用高速电主轴作为加工动力头，主轴夹头部位做了细节刻画，可适配不同规格的雕刻刀具，主轴安装板上预留了多组调节安装孔位，可根据加工需求调整主轴伸出长度，满足不同厚度工件的雕刻加工需求。工作台面采用平整的金属平板设计，表面预留T型槽安装位，可搭配夹具固定亚克力、木材、软金属等不同材质的加工工件。整体模型渲染阶段采用写实工业渲染风格，金属部件区分了铸铁哑光、钢材亮面、电机外壳磨砂等不同材质质感，运动部件与固定件采用差异化配色区分，清晰展现设备的层级装配关系。设计过程中充分考虑了小型桌面设备的易用性，整体结构紧凑无冗余部件，传动路径短、运动响应快，既可以作为小型加工场景的实用设备参考，也可作为数控设备教学的直观演示模型，完整还原了数控雕刻机从动力输入、传动转换到刀具执行加工的全流程结构逻辑，各部件的连接方式、安装定位均符合实际机械装配工艺要求，不存在结构干涉问题，可直接用于设备原型开发的参考方案。
