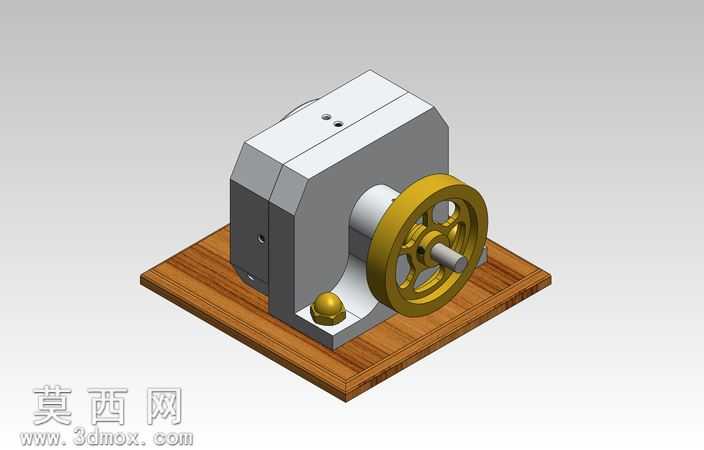

J.B根方形活塞空气动力引擎结构模型

本模型为复刻1864年J.B根空气运动引擎的三维结构设计，整体采用SolidWorks完成全参数化建模，完整还原了该款早期空气动力引擎的核心构造。建模过程中首先搭建方形活塞的核心运动腔体，区别于传统圆形活塞结构，该引擎采用方形截面活塞设计，建模时严格对齐腔体与活塞的配合公差，预留了合理的运动间隙，避免活塞往复运动时出现卡滞问题。外部机壳采用分体式块体结构建模，通过拉伸、切除特征完成壳体上的安装孔、定位槽细节，还原了早期动力装置厚重的铸铁壳体质感。输出端的飞轮采用轮辐式结构建模，通过圆周阵列完成辐条特征，轮缘与轮毂的过渡位置做了圆角处理，还原金属铸造件的圆润过渡特征。底座部分采用实木纹理材质渲染，通过纹理映射模拟木纹的自然走向，底座上的定位凸台、固定螺孔都按照实物比例完成建模，机壳与底座之间通过弧形支撑座连接，支撑座的曲面造型通过放样特征完成，保证曲面过渡顺滑无棱角。渲染阶段为机壳赋予哑光铸铁材质，调整粗糙度参数模拟老旧金属的磨砂质感，飞轮部分赋予亮面黄铜材质，通过环境反射模拟金属光泽，底座的木质材质调整了凹凸贴图参数，模拟木材表面的细微纹理。设计过程中重点还原了该引擎的方形活塞运动逻辑，虽然未完成完整的运动仿真搭建，但所有零部件的配合关系都按照实际机械装配逻辑设置，各部件的装配约束完整，可直接用于后续运动仿真添加、结构拆解演示。模型同时导出了通用STL格式，可直接用于3D打印实体样件，效果图渲染阶段采用三点布光，突出金属部件的光影层次，完整展现这款百年前空气动力引擎的复古机械质感，整体模型比例协调，细节还原度高，可用于早期动力机械结构研究、教学演示、复古机械文创设计参考等场景。
