五缸径向排布星形航空发动机结构模型

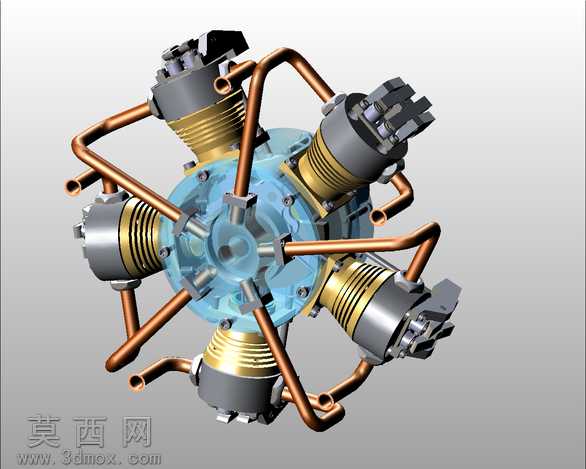

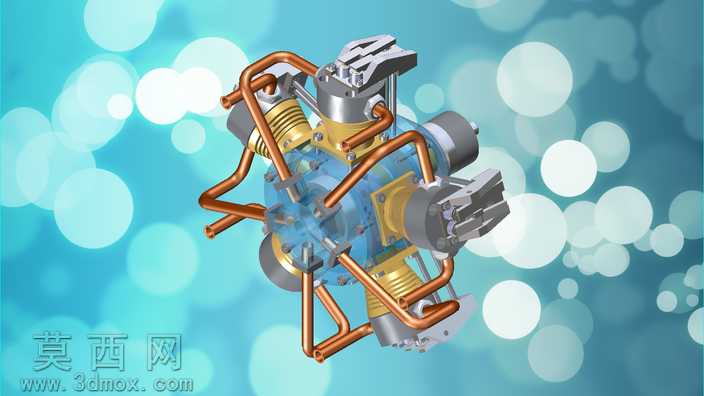

本模型为五缸径向排布的星形发动机三维设计成果，建模过程以真实星形内燃机的工作逻辑为核心依据，首先完成中心曲轴腔体的基准建模，确定五个气缸沿中心轴呈72度夹角均匀辐射排布的空间定位，保证各气缸的中心轴线精准交汇于曲轴回转中心，还原径向引擎的核心布局特征。建模阶段对每一处结构都做了精细化还原：气缸部分采用分层建模逻辑，分别构建散热鳍片组、活塞腔体、气门安装座等独立结构，散热鳍片沿气缸外壁等距环形排布，鳍片厚度与间距参考同排量航空星形发动机的真实参数设置，保证结构比例协调。外部的铜质输油管路采用扫掠建模方式完成，根据各气缸的润滑、供油点位规划管路走向，管路弯折处做平滑圆角过渡，还原金属管路的弯折工艺特征，同时保证管路与气缸接头、中心腔体接口的位置完全对齐，无错位穿模问题。中心传动区域采用半透明蓝色材质做差异化表现，既可以直观展示内部曲轴、连杆的传动连接关系，也能区分外部金属构件与内部传动组件的层级。渲染阶段采用柔和的散景背景突出主体结构，金属部件分别赋予不同质感的材质：气缸散热段采用哑光铸铝材质，还原航空发动机气缸的磨砂金属质感；管路部分赋予抛光紫铜材质，表现铜质管路的暖调金属光泽；气门摇臂等运动部件采用亮面镀铬材质，突出精密加工件的光洁质感；中心腔体的半透明材质调整了合适的透明度与折射率，既能隐约看到内部结构轮廓，又不会完全遮挡外部构件。设计过程中重点还原了星形发动机的结构对称性，五个气缸的外部附件、管路布局完全对称，保证模型整体视觉协调，同时对气缸顶部的摇臂、弹簧、固定螺栓等细小零件都做了等比例建模，没有省略关键结构细节，完整呈现了这类径向活塞发动机的典型构造特征，可用于动力机械结构展示、内燃机原理教学等场景的参考使用。
