经典柯尔特1911A1手枪结构三维建模

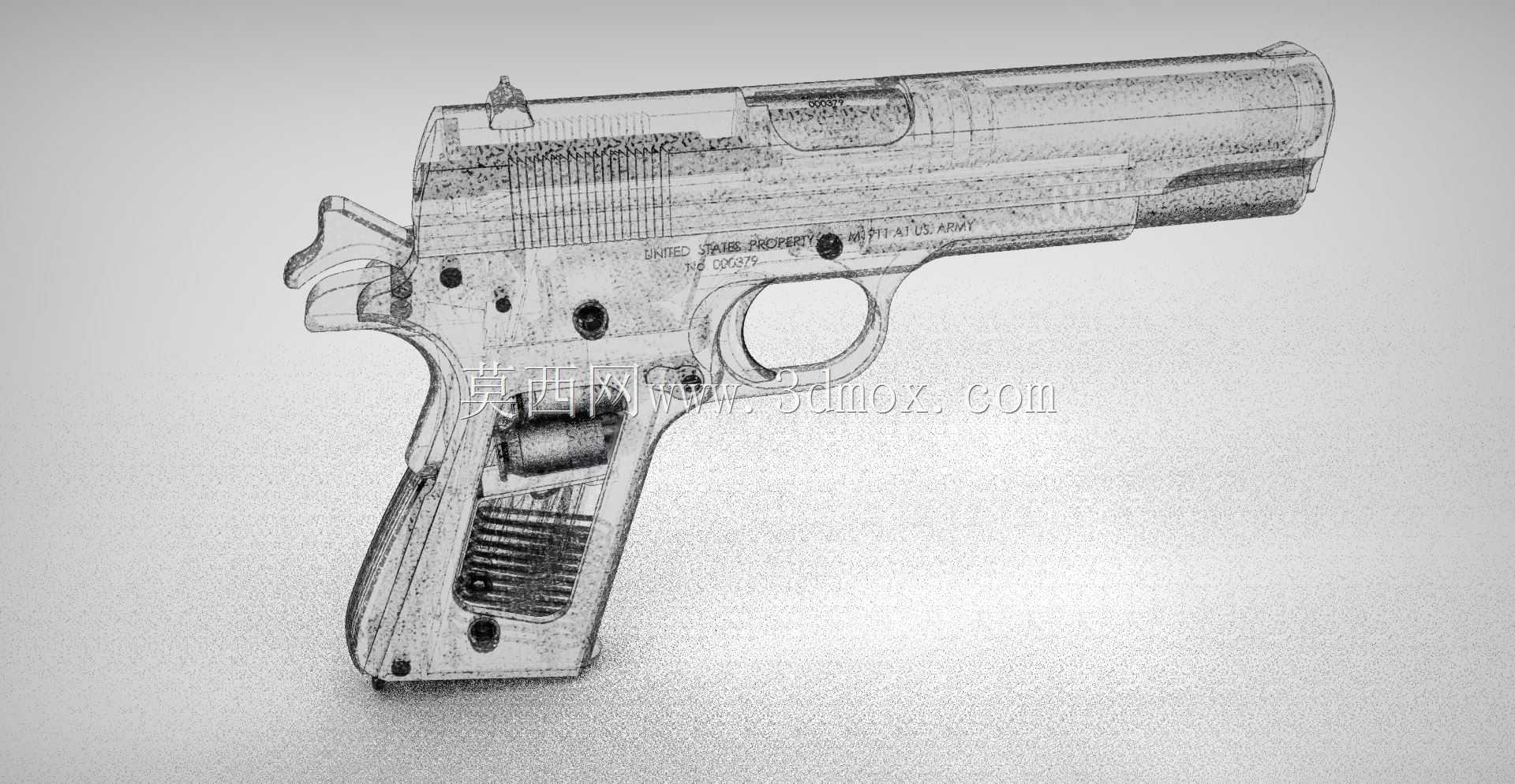

在轻武器结构设计与教学演示领域，柯尔特1911A1作为历经实战验证的经典半自动手枪结构，是枪械结构原理学习、战术装备模拟、军工文创设计中高频使用的参考对象。从结构设计逻辑来看，该型手枪采用枪管短后坐自动原理，枪管尾端的铰链结构在套筒后坐过程中完成起落式闭锁，整套开闭锁动作的配合公差直接影响射击可靠性，建模过程中需要严格还原套筒、枪管、套筒座之间的配合间隙，尤其是闭锁凸笋的啮合尺寸，既要保证闭锁状态下的结构强度，也要兼顾后坐过程中动作的顺畅性，避免出现卡滞、开锁过早或过晚的问题。

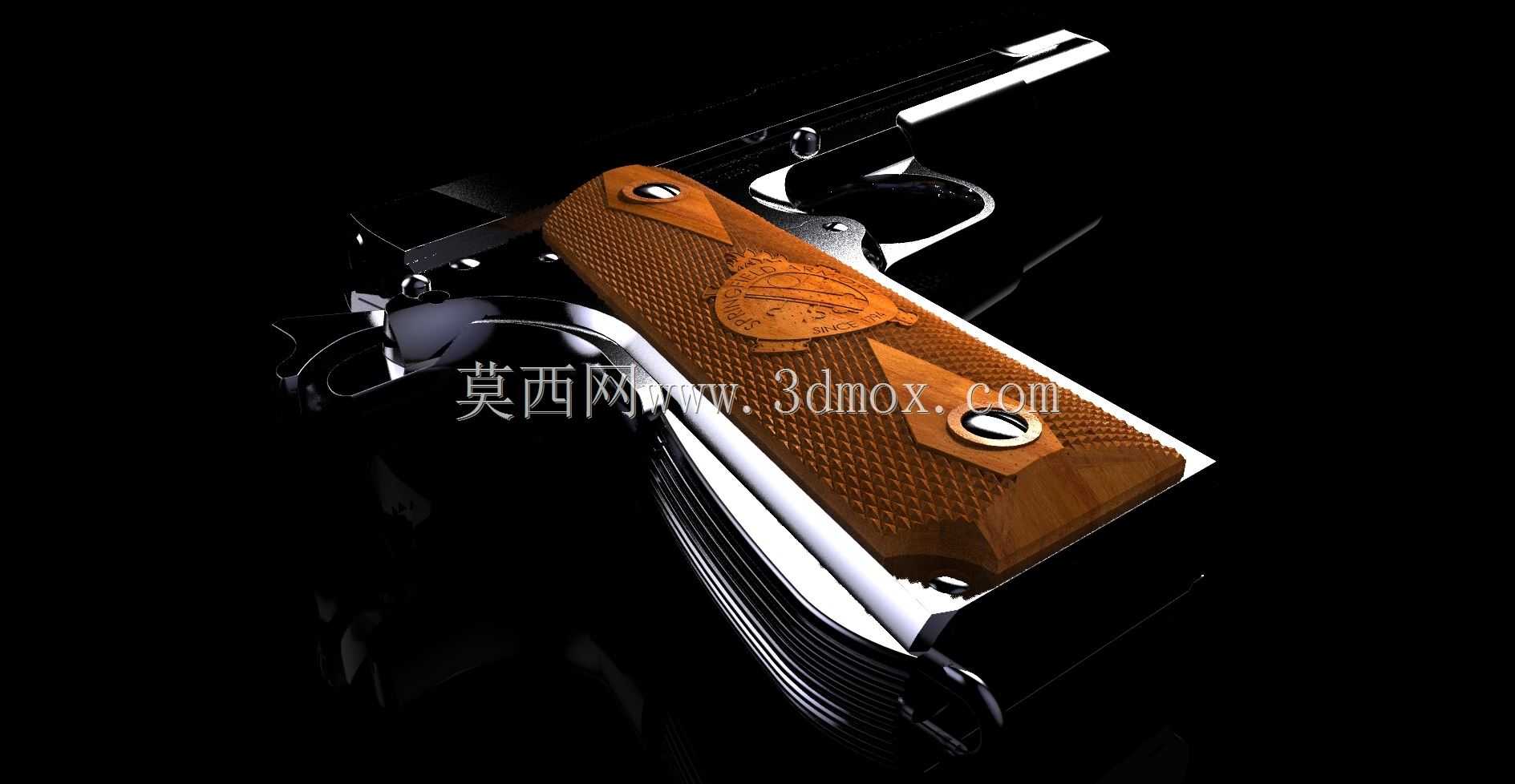

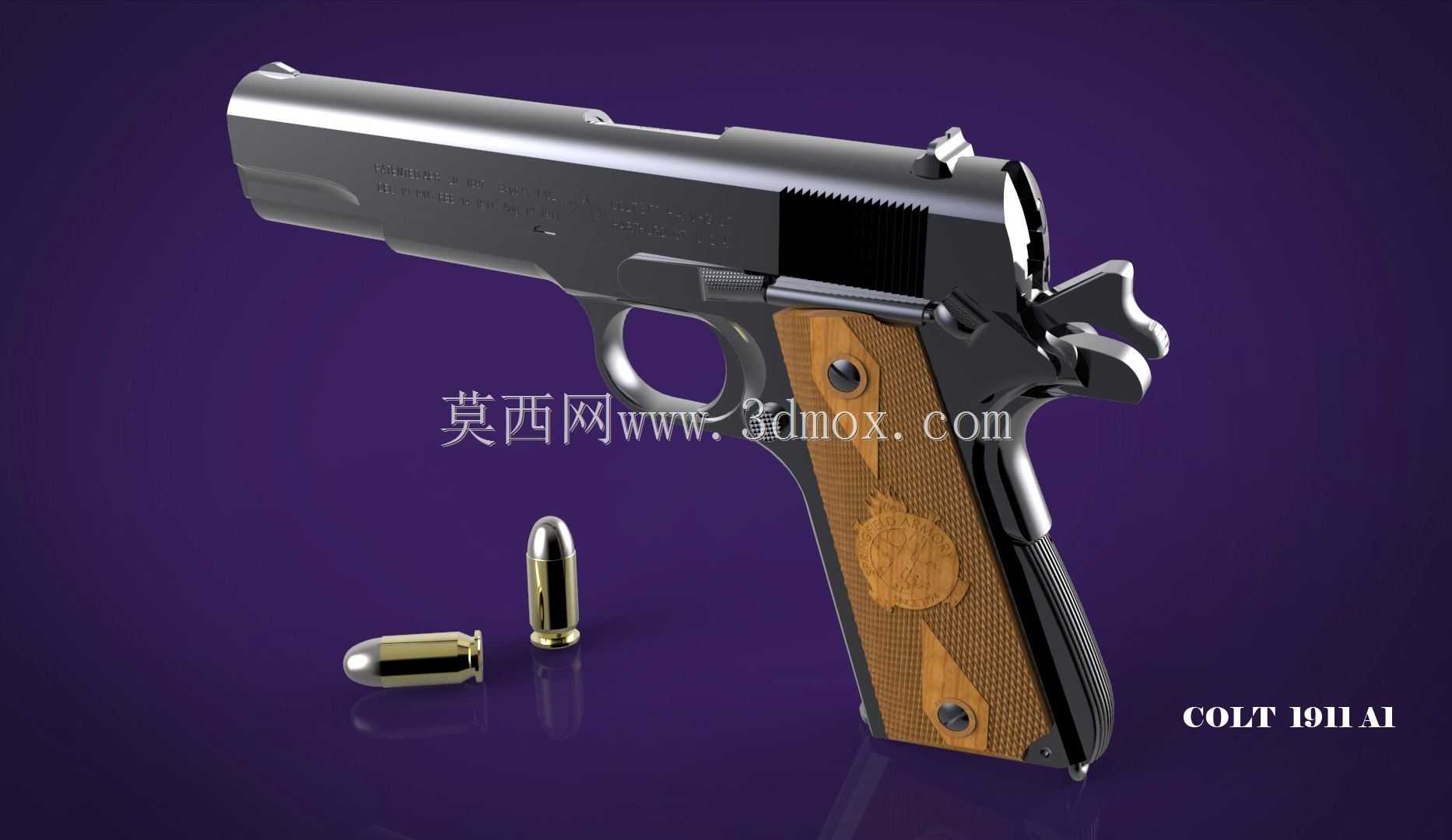

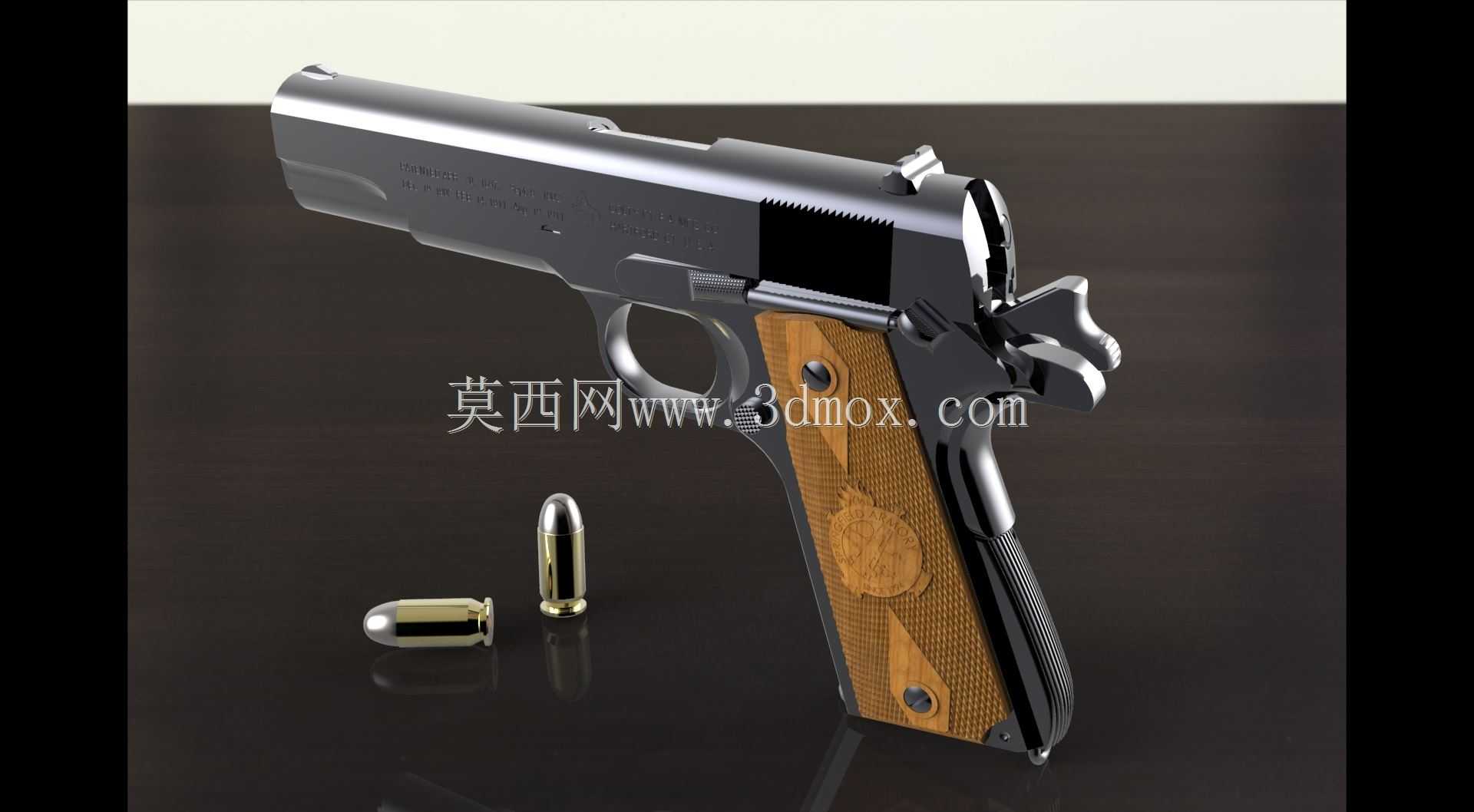

从外形与安装边界来看，该枪整体长度控制在216mm左右，枪管长度127mm，空枪状态下的握持重心落在扳机护圈上方位置，建模时需要还原握把片的两种构型——标准格纹防滑握把与带有斯普林菲尔德兵工厂标识的纪念款握把，握把的倾斜角度为18度，贴合人手自然握持的姿态，握把片通过两颗固定螺钉与套筒座连接，螺钉孔的位置、沉头深度都需要和实物匹配，保证装配后握把片与套筒座表面齐平，无突出刮手的棱角。

实际应用场景中，这类高精度枪械模型可用于军警战术训练的虚拟仿真系统，为后坐力模拟、握持姿态矫正提供精准的三维外形参考；也可用于影视道具的前期设计，通过三维模型提前确认道具的尺寸比例、分件结构，降低实体道具的制作成本；在枪械原理教学中，拆分后的三维模型可以直观展示击针、击锤、阻铁、弹匣卡笋、手动保险、握把保险等各个零件的联动关系，帮助学习者理解单动发射模式下的整套击发逻辑：扣压扳机前需要手动压倒击锤，握把保险被握持力压下解除锁定，扳机带动阻铁释放击锤，击锤打击击针引燃底火，完成击发后套筒后坐完成抽壳、抛壳，同时压倒击锤为下一发击发做准备，复进簧推动套筒复进时完成次发弹药的上膛。

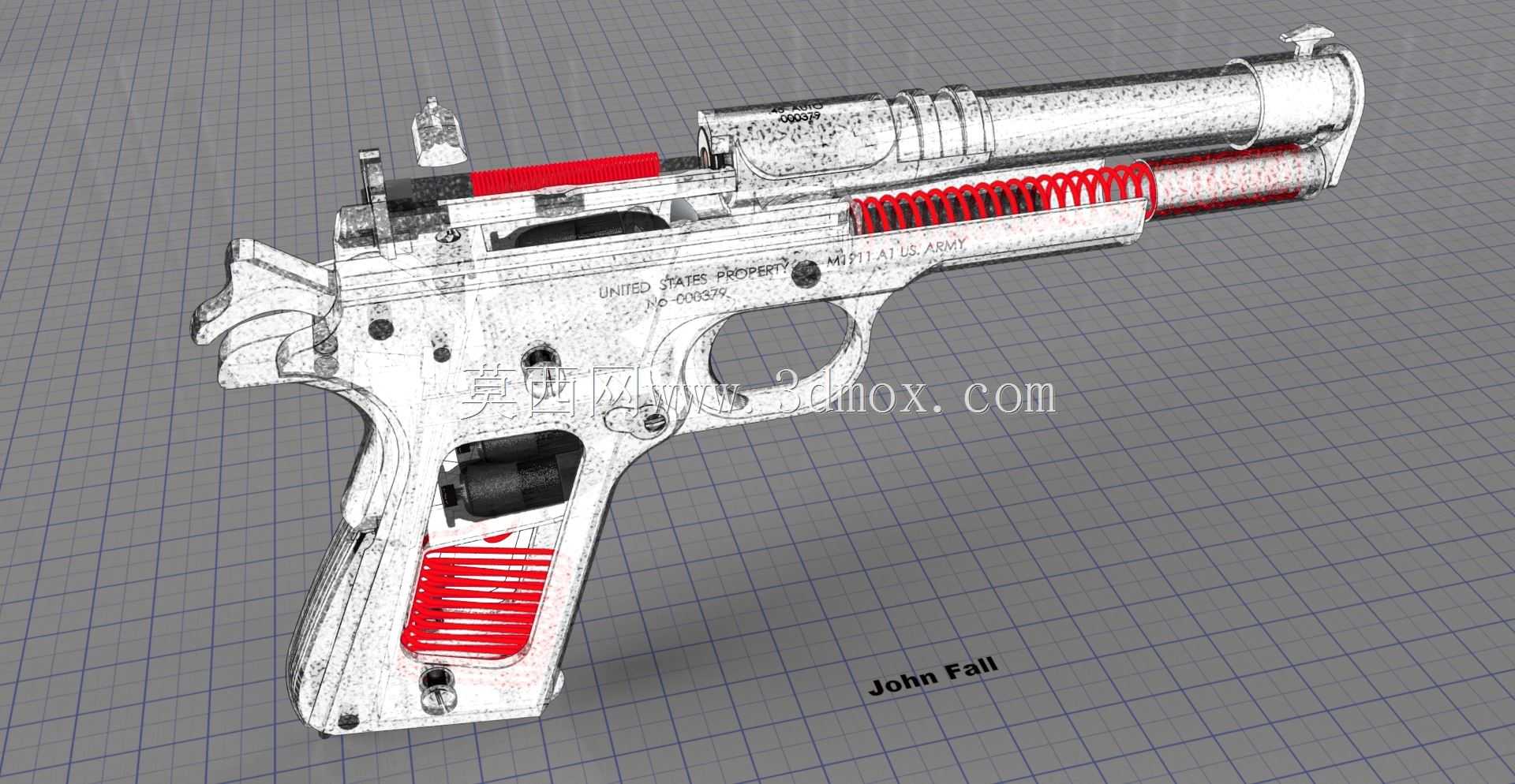

建模过程中需要重点关注各个活动零件的运动行程：套筒的后坐行程约为45mm，复进簧的预压缩量、击锤的回转角度、扳机的扣压行程都需要严格参照实物参数还原，尤其是手动保险、握把保险、不到位保险这三套保险机构的干涉关系，必须保证在保险状态下扳机无法带动阻铁转动，套筒未完全复进到位时击锤无法被释放，从结构层面还原该枪高安全性的设计特点。弹匣部分采用单排供弹结构，容弹量7发，建模时需要还原托弹簧、托弹板、弹匣口抱弹唇的结构，抱弹唇的收口角度直接影响供弹的顺畅性，角度过大容易出现枪弹卡滞，角度过小则可能出现掉弹问题。
