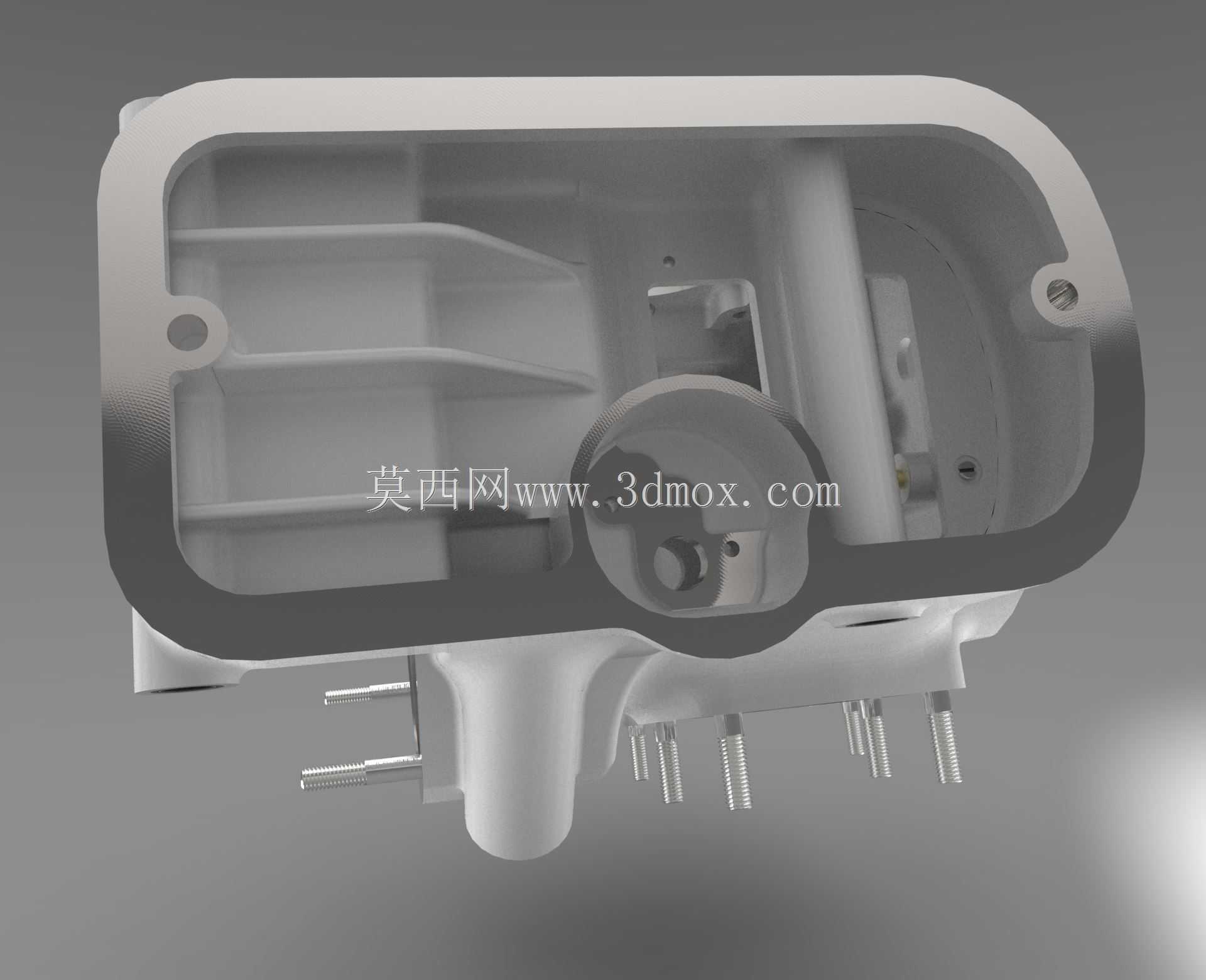

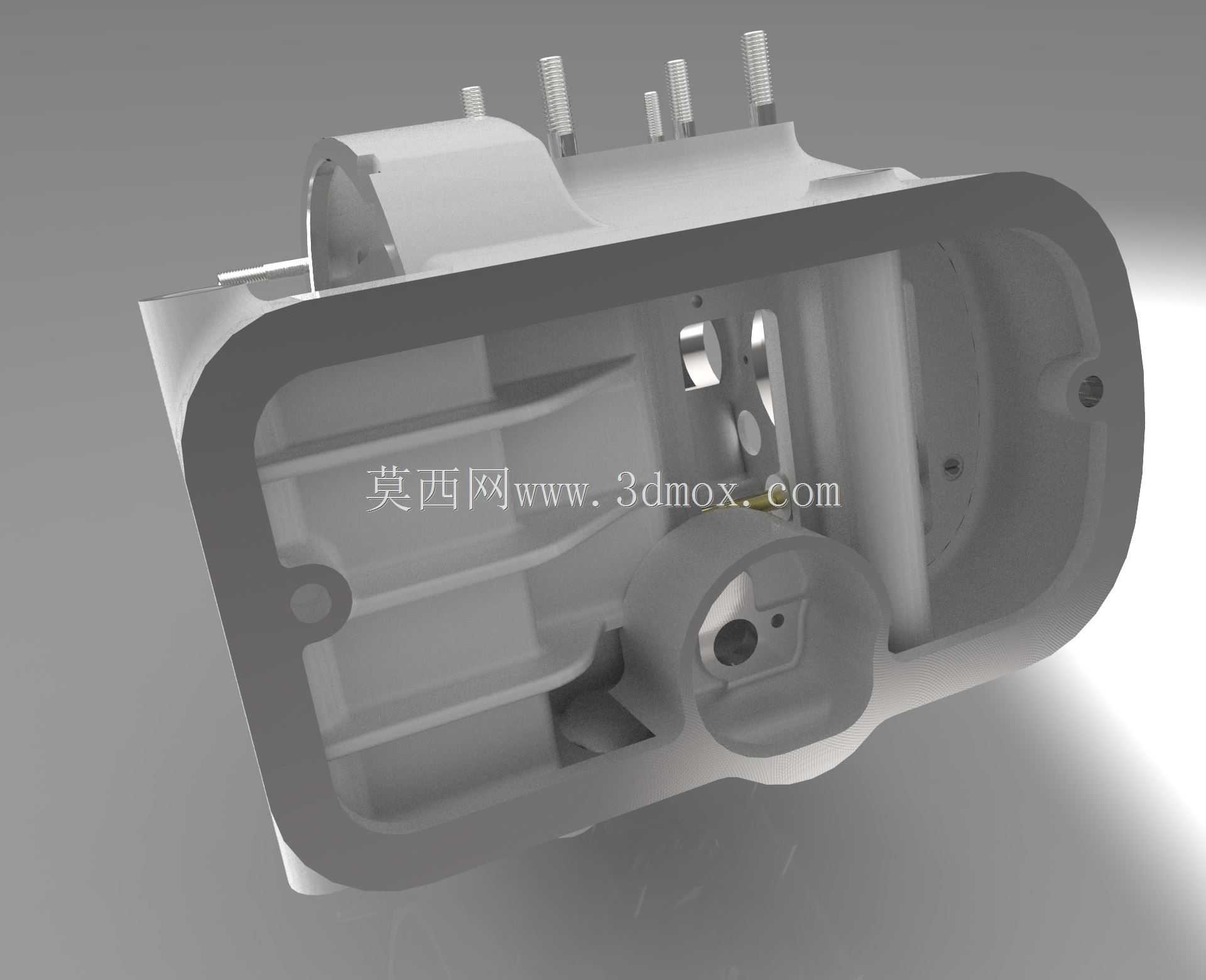

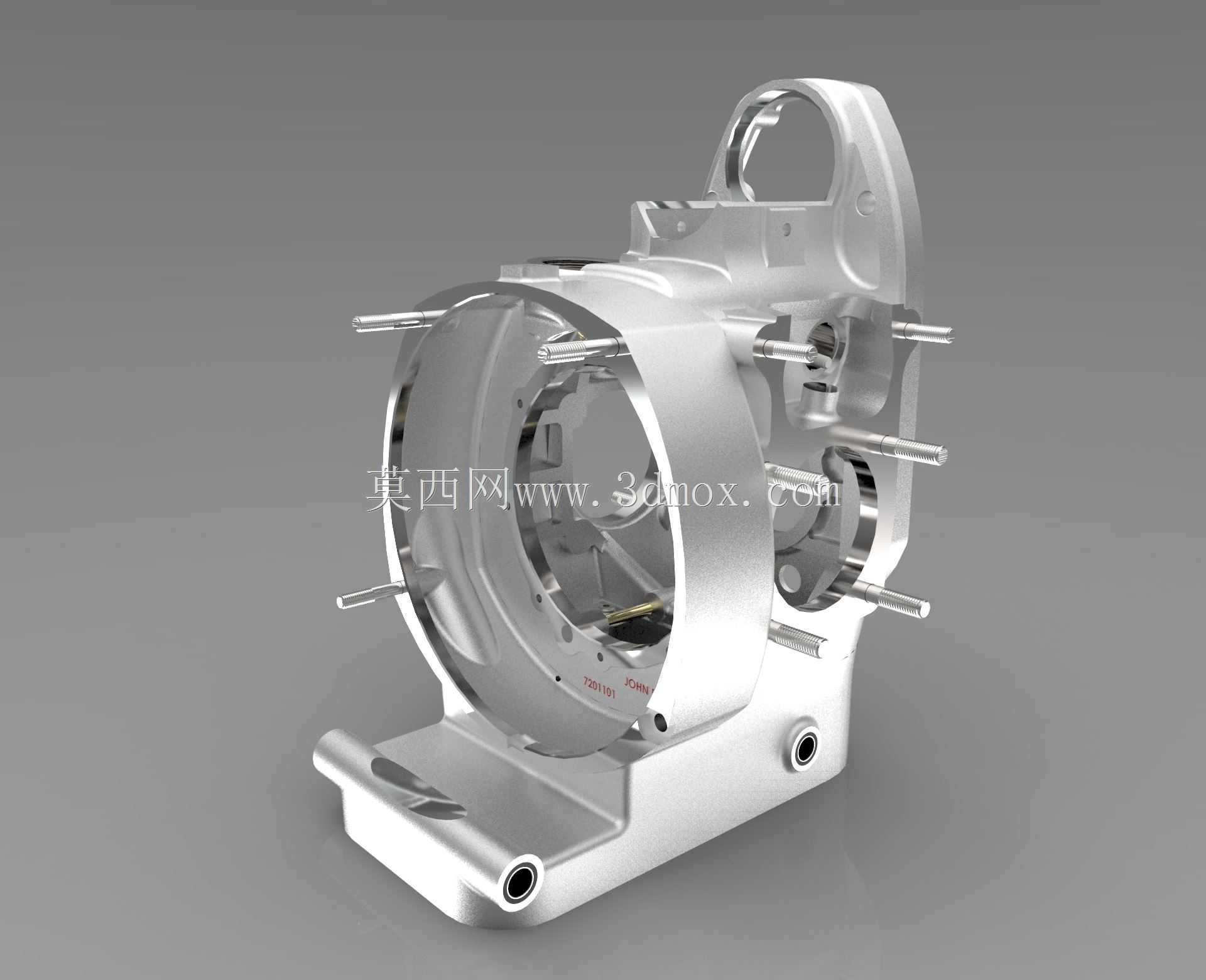

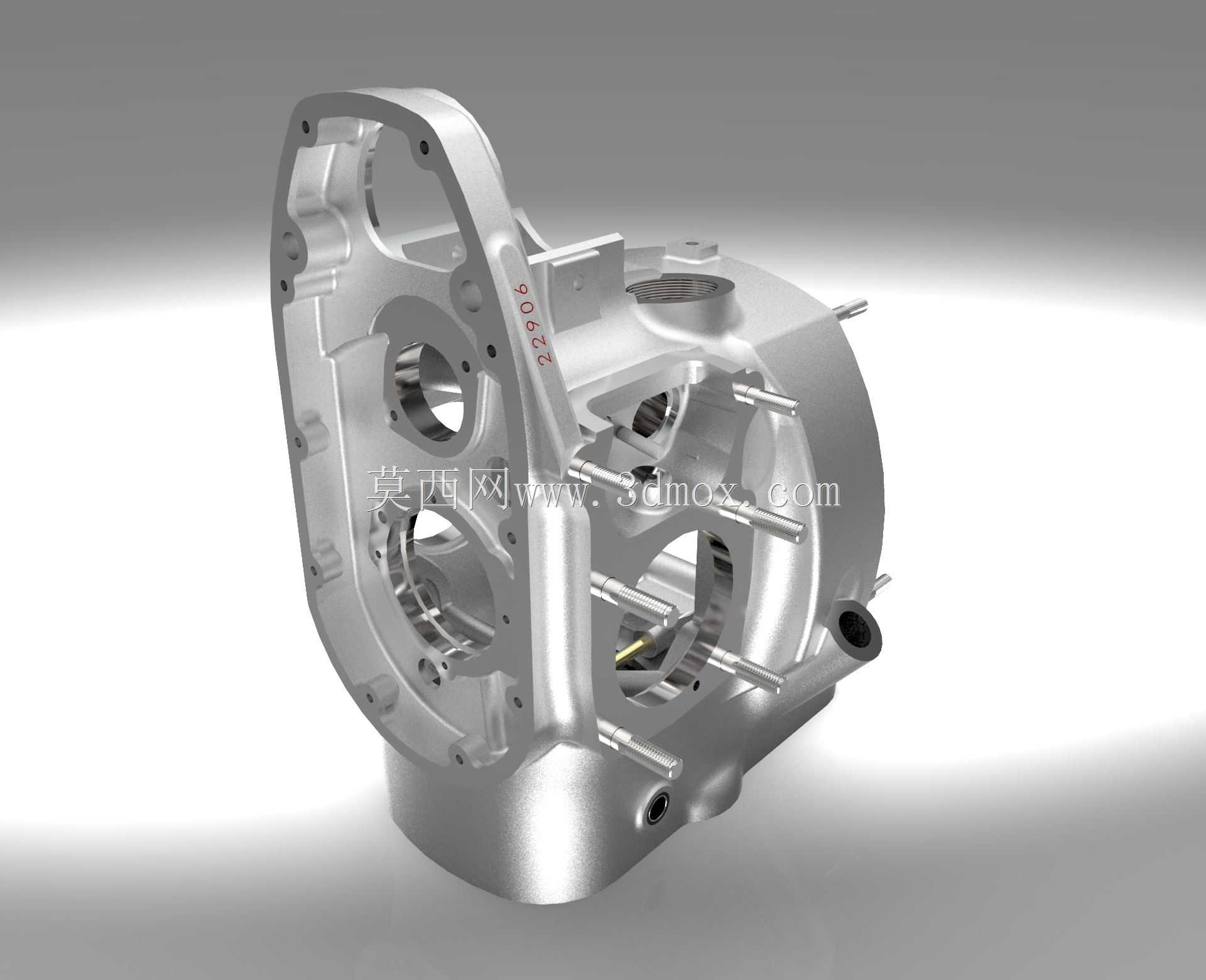

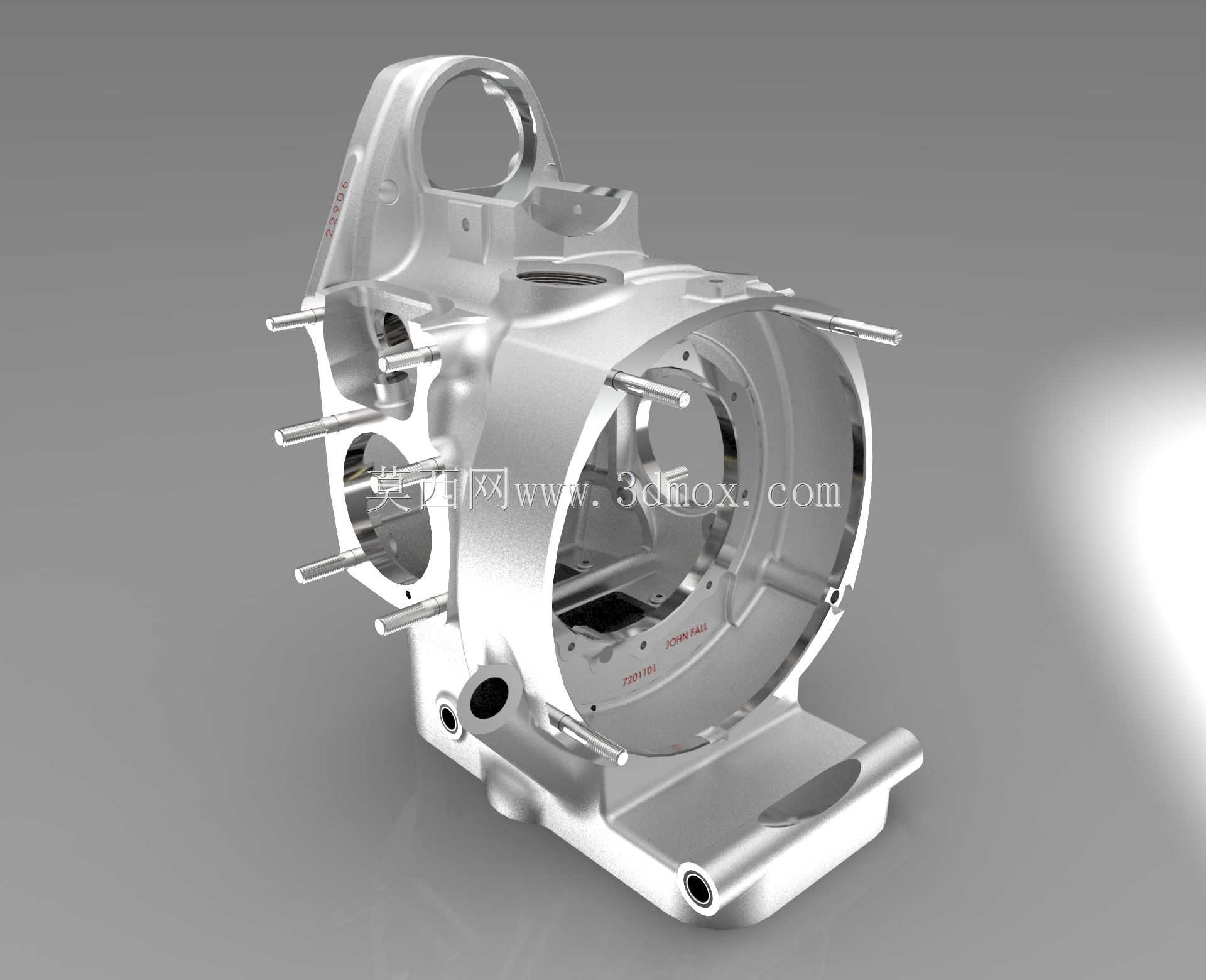

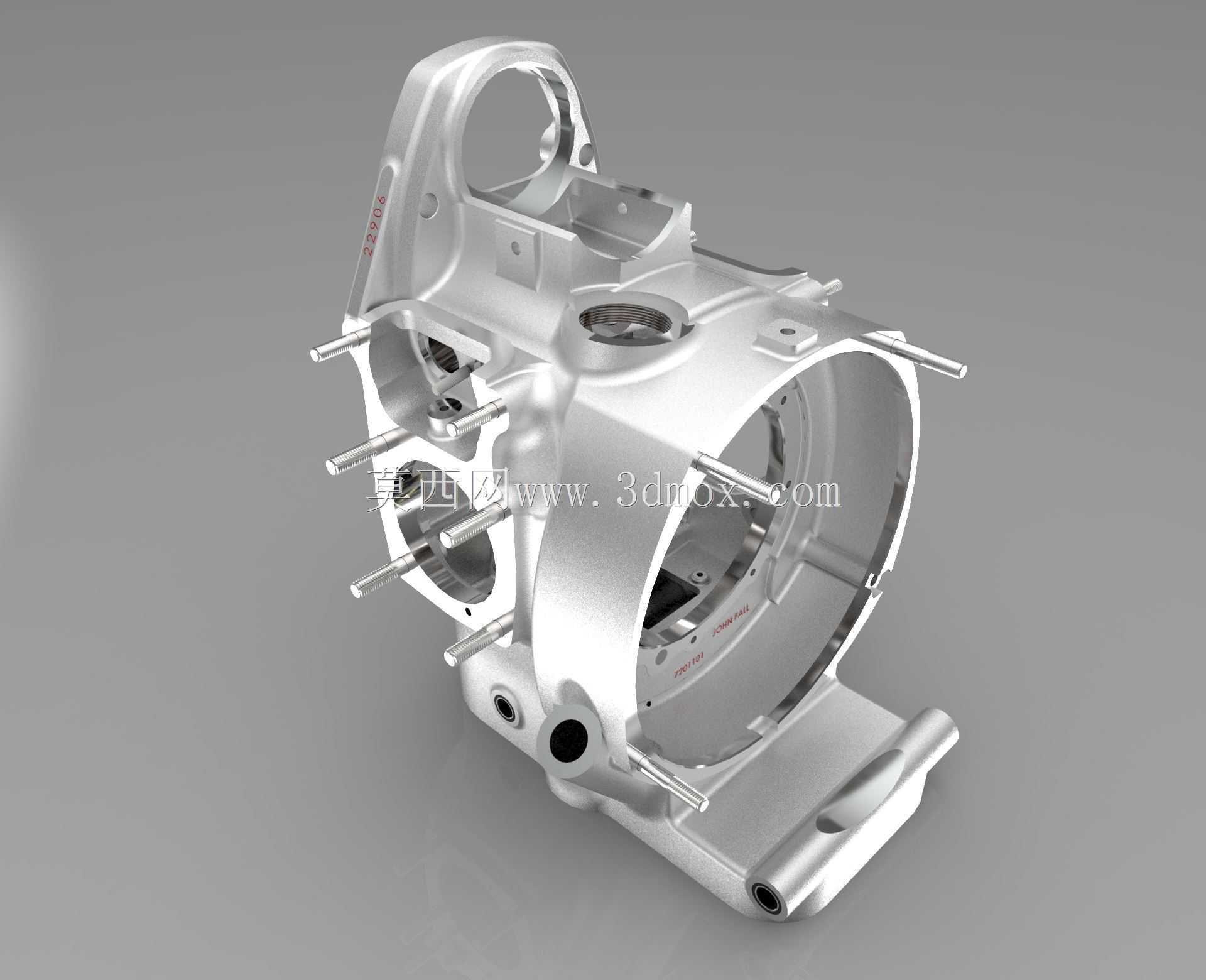

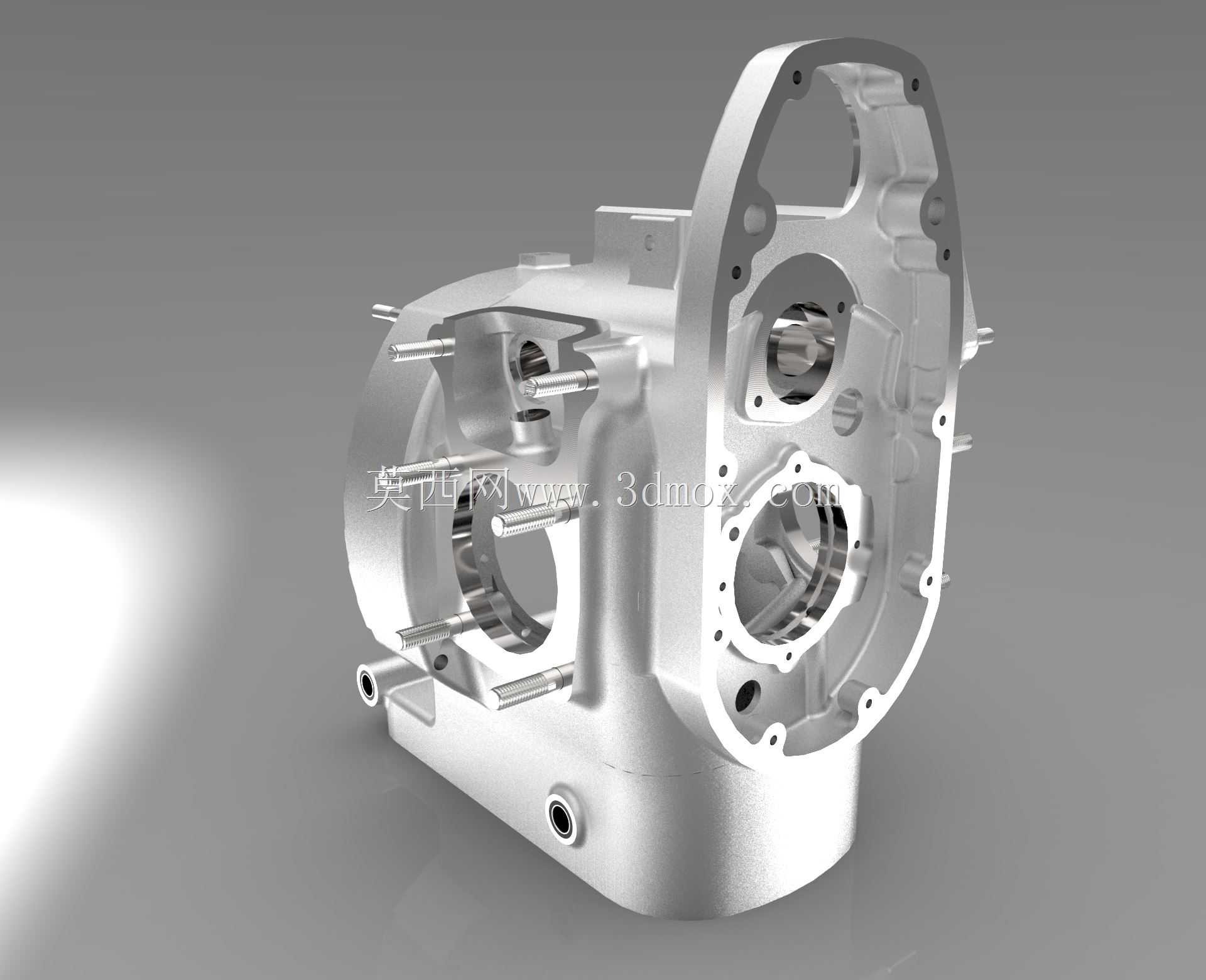

M72摩托车曲轴箱分总成结构设计

在两轮摩托动力系统的开发环节中，曲轴箱作为承载核心运动构件的基体部件，其结构合理性直接决定整机运行可靠性与装配维护便捷性，这套M72车型配套的曲轴箱分总成，针对大排量跨骑车型的使用场景做了针对性的结构优化，适配日常通勤、长途骑行等多工况下的动力承载需求。从实际装车用途来看，该分总成需要同时容纳曲轴连杆机构、变速传动组件、离合器操纵机构，还要集成润滑油道、安装定位接口、外部附件连接位，是整合动力输出、运动防护、介质密封的核心壳体部件。设计过程中优先考虑了受力分布的合理性，对应曲轴主轴颈的安装位做了局部壁厚加强，轴承安装孔位的同轴度公差严格控制在0.02mm以内，避免高速运转时出现曲轴偏磨、振动超标的问题；箱体上的螺栓过孔位置，围绕各安装结合面做了均匀的压力分布设计，保证密封垫片压紧力一致，杜绝运行过程中出现机油渗漏的问题。安装边界层面，该分总成与左右箱盖、气缸体、变速箱端盖的结合面均采用平面度0.01mm的加工要求，各定位销孔的位置度公差满足互换性装配要求，不需要额外修配即可完成整机组装；箱体外部预留的发电机、启动电机、换挡机构安装位，完全适配M72车型原有配套部件的安装尺寸，可直接替换原有老旧箱体完成维修装配，也可作为同平台动力改装的结构参考。结构设计上还兼顾了润滑系统的油路走向，箱体内部铸造成型的油道无需额外加装管路，即可将机油输送到各主轴颈、凸轮轴安装位，减少外接管路带来的泄漏风险；箱体外部的散热筋布局顺着车辆行驶的气流方向设置，在连续高负荷运转时可快速带走壳体热量，维持润滑油的工作温度在合理区间。针对装配维护的需求，箱体上的离合器检修位、机油滤网安装位都设置在便于操作的外侧，日常保养不需要完全拆解动力总成即可完成滤芯更换、离合器间隙调整等操作，大幅降低后期维护的工时成本。
