九缸星形航空活塞发动机结构三维模型

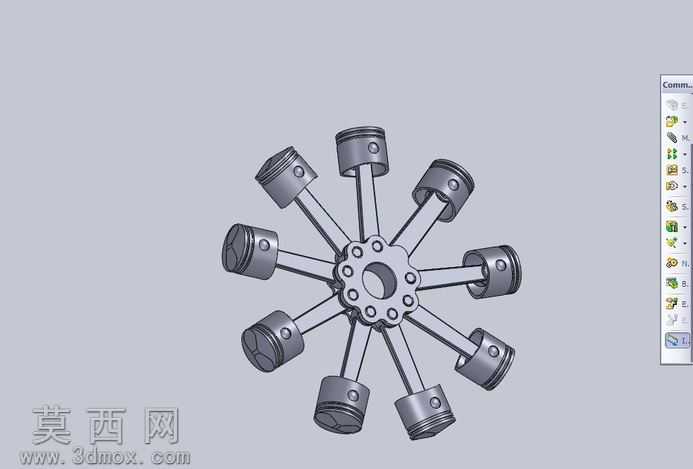

本作品为九缸星形活塞发动机的核心传动组件三维建模成果，建模过程以星形发动机经典径向排布逻辑为核心设计依据，严格遵循往复式活塞内燃机的结构传动原理完成全零件参数化构建。建模阶段首先完成中心星形轮毂的基准特征创建，以中心曲轴安装孔为定位基准，按照40度周向均布规则完成九个连杆安装位的特征阵列，每个安装位的销孔尺寸、定位凸台结构均做了等比例还原，保证连杆装配后可实现无干涉的周向摆动。活塞零件建模还原了经典内燃机活塞的结构细节，包括活塞环槽、活塞销座、顶部燃烧室凹坑等特征，每个活塞与对应连杆通过活塞销实现铰接配合，连杆大端与中心轮毂的曲柄销位完成装配约束，完整还原了星形发动机活塞往复运动转化为中心轴旋转运动的传动逻辑。建模过程中对所有运动副做了间隙预留设计，既保证结构展示的精准性，也为后续添加运动仿真约束提供了合理的参数基础。材质渲染阶段针对不同零件做了区分化材质设置：中心轮毂采用铸钢哑光金属材质，还原发动机曲轴箱核心构件的厚重金属质感；活塞零件采用铝合金磨砂材质，搭配活塞环位置的镀铬亮面金属效果，区分不同功能零件的材质特性；连杆构件采用调质钢材质，表面做了轻微的机加工纹理处理，还原零件加工后的真实质感。整体渲染采用柔和的工业产品展示光源，通过多角度补光消除结构死角的阴影，清晰展现九个气缸径向排布的对称结构美感，同时突出每个铰接位置、配合面的结构细节。设计过程中重点考量了星形发动机的结构对称性特征，所有周向排布的零件均采用参数化阵列方式生成，保证每个缸的连杆长度、活塞尺寸、安装角度完全一致，还原真实星形发动机运转时的动平衡设计逻辑，避免因结构不对称导致的运动仿真偏差。模型仅展示发动机的核心活塞-连杆-曲柄传动组件，省略了外部气缸体、散热片、点火系统等附属构件，让观看者可以直观观察星形发动机最核心的径向传动结构，清晰理解多缸往复动力汇聚到中心输出轴的工作原理，可作为动力机械结构教学、发动机原理演示、相关产品设计参考的数字化三维素材。
