同步带轮与同步带组合传动结构设计

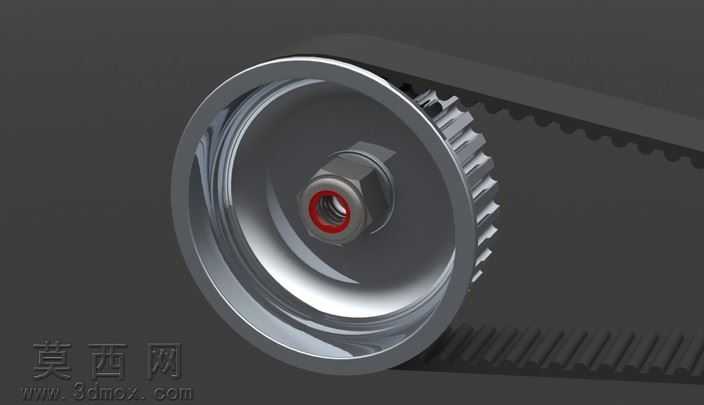

本作品为同步带轮与同步带组合的传动结构三维建模成果，建模阶段采用参数化设计思路，先对同步带轮的齿形轮廓进行精准草绘，严格遵循同步带传动的齿形啮合标准，通过拉伸、阵列、切除等基础特征命令完成带轮主体结构的搭建，针对带轮中心的安装轴孔、定位轴肩、锁紧螺母安装位进行细节特征处理，保证安装结构的尺寸公差符合常规机械装配要求。同步带部分采用柔性建模思路，先绘制带体的闭合路径轮廓，通过扫描特征生成带体基础形态，再对带体内侧的啮合齿进行等距阵列，确保每一个齿的间距、齿形角度与带轮齿槽完全匹配，避免出现啮合干涉的问题。材质与渲染阶段，为带轮赋予金属镀铬材质，调整材质的反射率、粗糙度参数，还原金属机加工后的亮面金属质感，对中心锁紧螺母做了差异化的金属材质处理，添加红色密封垫圈的橡胶材质，通过材质区分不同的装配零件；同步带部分赋予黑色橡胶材质，调整材质的哑光质感与细微颗粒纹理，还原工业同步带的真实材质表现，场景内添加柔和的环境光与定向补光，突出带轮的曲面金属光泽与带体的橡胶质感，通过阴影效果增强模型的立体层次感。结构设计上充分考虑同步带传动的实际运行逻辑，带轮的挡边结构做了加高处理，避免传动过程中同步带出现跑偏脱落的问题，中心安装位采用螺母锁紧的固定方式，适配常规的轴类零件安装需求，带齿与轮齿的啮合间隙控制在合理范围，既保证传动过程中不会出现卡滞，也能避免间隙过大导致的传动精度下降问题。整体建模过程严格遵循机械设计的规范要求，所有特征的尺寸比例均参考实际工业常用的同步带传动组件参数，模型结构完整，细节表现到位，可用于机械传动结构的教学演示、传动方案的可视化展示以及相关设备的前期设计参考。
