八槽日内瓦马耳他十字索引轮机构

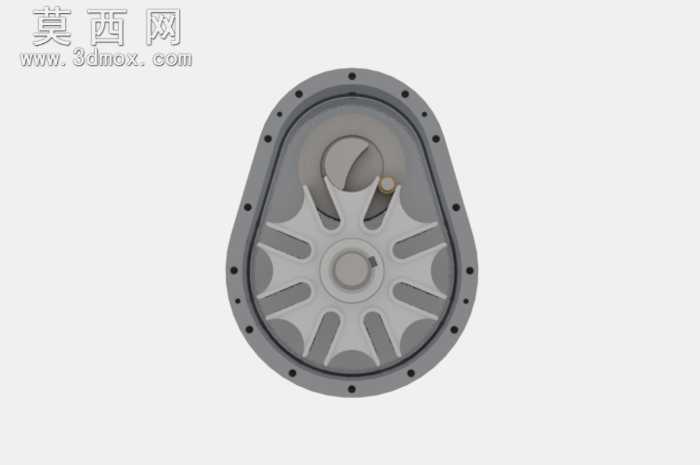

本模型为八槽结构的日内瓦（马耳他十字）索引轮传动机构，是经典的间歇运动实现组件，整套模型采用三维参数化建模方式完成，还原了机构的完整装配结构与运动逻辑。建模过程中首先完成核心槽轮的轮廓绘制，以八等分径向槽为基础，构建带凹锁止弧的槽轮主体，保证槽位角度精度满足1/8周旋转的间歇传动要求，锁止弧的曲面曲率与主动拨盘的凸弧完全匹配，避免间歇停驻阶段出现从动件窜动的问题。主动拨盘部分建模时，精准定位圆柱销的安装位置，确保圆柱销进入径向槽时的切入角度无刚性冲击，拨盘的回转中心与槽轮中心的中心距经过严格尺寸校核，保证传动过程中圆柱销与槽壁的接触顺滑无卡滞。外壳部分采用类水滴形的轮廓设计，沿周向均匀布置安装孔位，建模时对安装孔的沉台结构做了细节还原，同时预留了轴系的穿装位置，对M8螺纹孔的特征做了完整呈现，方便后续工程出图与加工参考。材质渲染上，槽轮与拨盘采用哑光金属灰材质模拟钢制加工件质感，外壳采用稍深的金属材质区分层级，安装螺栓做了亮面金属质感处理，整体渲染效果清晰展现各部件的装配层次，可直观观察机构的内部传动结构。设计过程中针对原方案的工作距离适配问题做了结构优化，调整了轴部与安装位的尺寸适配性，修正了原设计中不满足尺寸计算的槽位结构，补充了另一侧的螺纹孔特征，整套机构可实现输入轴每旋转一周，从动槽轮转动1/8周的间歇分度动作，停驻阶段依靠锁止弧实现精准定位，附带的标注图纸可清晰解释各部件的装配关系与尺寸要求，适合作为间歇传动机构的教学参考、非标设备分度组件的设计参考使用，模型的各部件可单独编辑，支持参数调整适配不同的分度需求。
