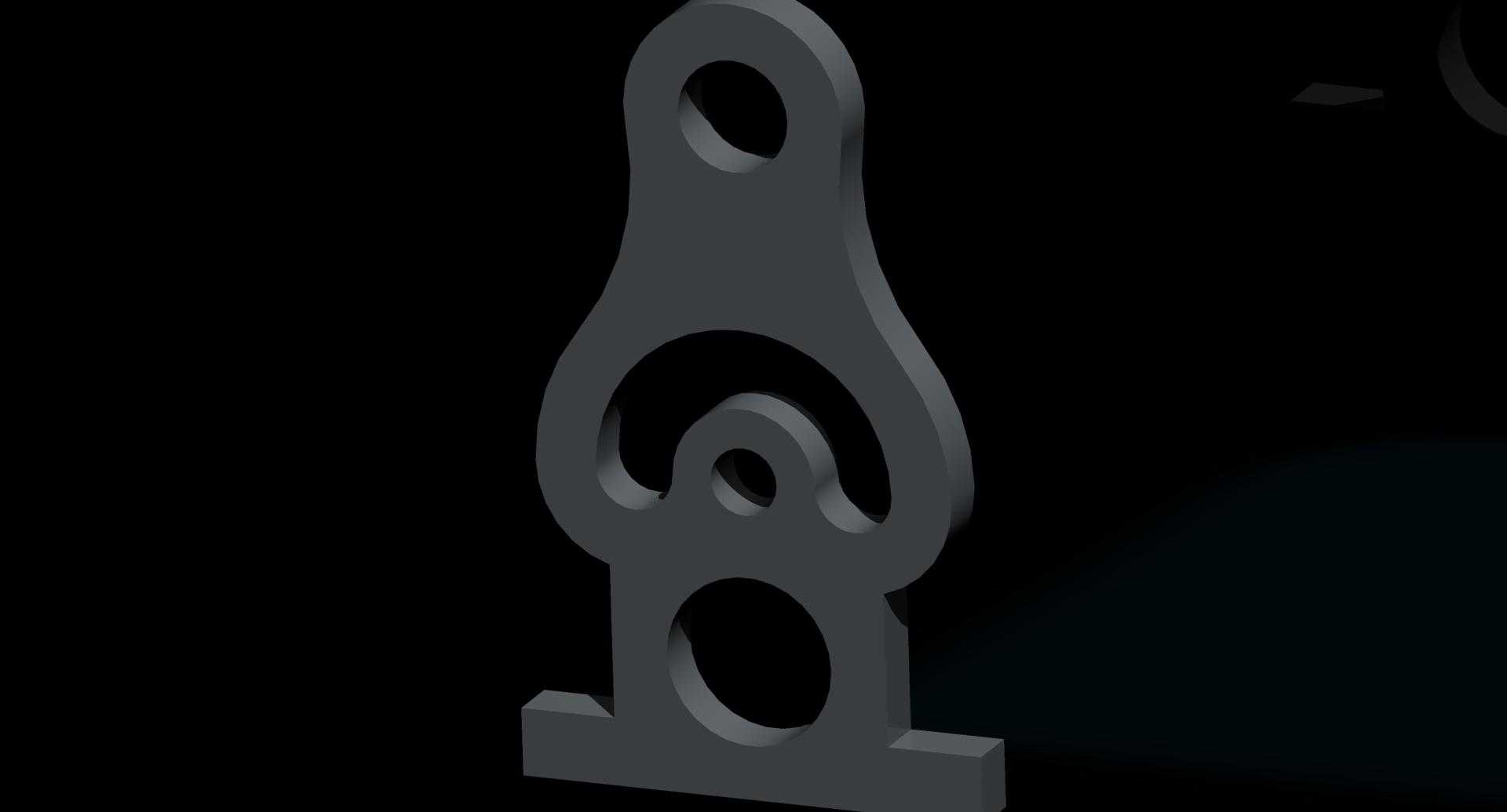

多安装孔异形连接吊耳结构件

　　这类异形吊耳类连接件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动组里应用十分广泛，不同于标准规格的平直吊耳，该结构件采用一体化成型的异形轮廓设计，能够在有限的安装空间内同时满足多点位铰接、承重挂载、限位导向的复合需求，不需要额外加装转接垫片或者辅助连接块，能有效减少装配环节的零件数量，降低整体装配累计误差。从结构设计逻辑来看，构件顶部的单孔位主要用于与设备机架端的固定销轴配合，承担整个构件的主承重拉力，孔位边缘做了加厚的圆弧过渡处理，避免应力集中导致的长期载荷下开裂问题；中部嵌套式的环形镂空结构，并非单纯的减重设计，该区域可以与配套的偏心凸轮、摆杆类零件配合，实现小行程的摆动传动，

　　环形内壁的轮廓精度直接决定了摆动过程的顺滑度，建模时需要严格控制内壁的同轴度公差，避免运动过程中出现卡滞、异响的问题；底部的横向凸台搭配下方的通孔，主要用于连接末端执行件或者待挂载的工装组件，凸台的平面度需要满足安装面的贴合要求，防止连接后出现偏载，导致销轴单侧磨损过快。实际选型应用时，需要先核对构件的整体安装边界：顶部孔到底部安装面的垂直距离决定了挂载后的摆动行程范围，中部环形结构的外径尺寸需要预留足够的周边运动间隙，避免摆动过程中与周边的机架型材、管线发生干涉，两侧的轮廓圆弧做了平滑过渡，没有尖锐棱角，既可以减少搬运、装配过程中的磕碰划伤风险，也能降低应力集中系数，提升构件的疲劳寿命。这类零件通常采用中碳钢或者铝合金材质加工，

　　中碳钢材质适合有较大承重需求的传动工位，加工后做调质处理提升整体强度，铝合金材质则适合对整机重量有要求的轻型自动化设备，表面做阳极氧化处理提升耐磨与防腐蚀性能。建模过程中需要注意各孔位的中心距公差，尤其是顶部孔与中部环形结构的中心距偏差，会直接影响配套摆杆的运动行程精度，底部安装凸台的厚度需要匹配配套紧固件的沉头深度，避免螺栓拧紧后突出安装面，影响末端零件的装配贴合度。在实际设备维护中，这类一体化异形连接件相比拼接式的连接组件，故障点更少，只需要定期检查各铰接孔位的磨损量，当孔位与销轴的配合间隙超过设计阈值时及时更换即可，不需要对多个拼接零件逐一排查，能有效缩短设备的停机维护时间。
