JUBOFLEX型GJ联轴节三维结构设计

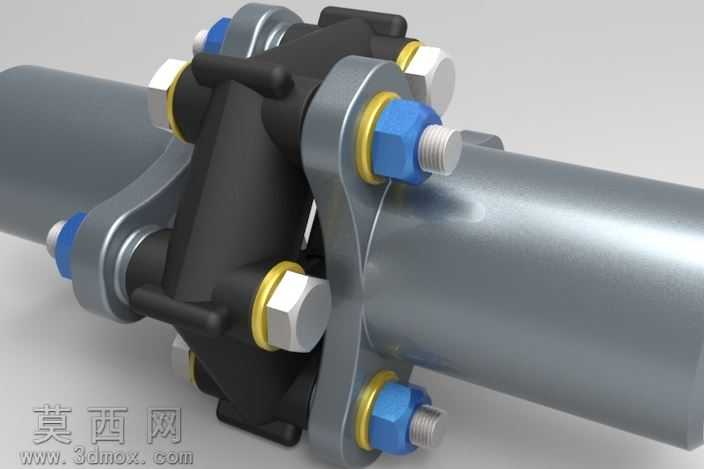

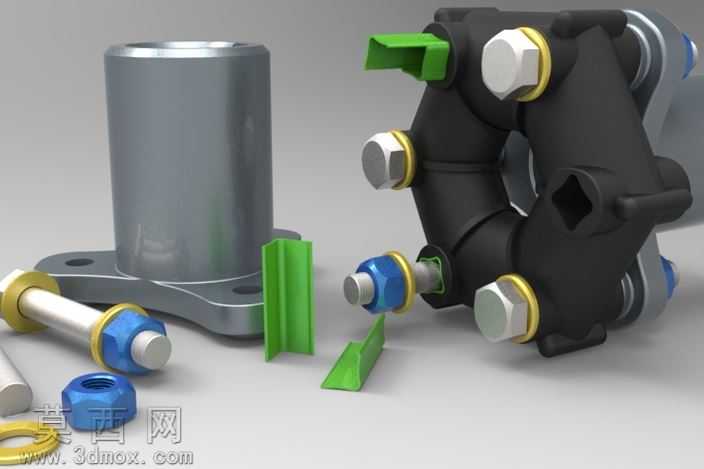

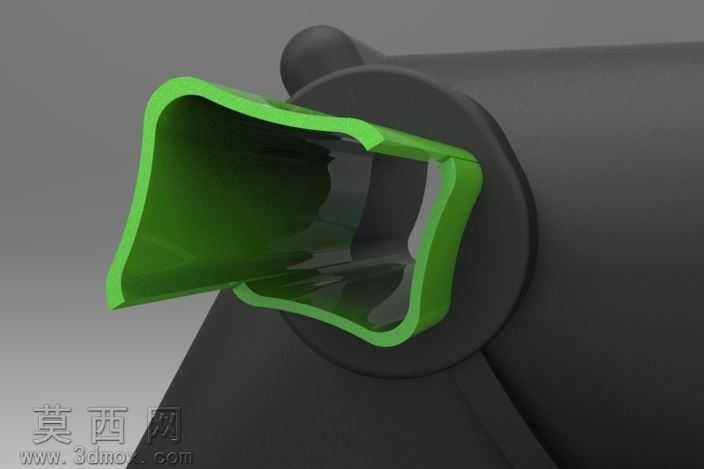

本作品为JUBOFLEX系列GJ型挠性联轴节的三维参数化建模成果，建模阶段采用Pro/Engineer Wildfire5.0完成全零件独立建模与虚拟装配，整体建模流程遵循机械设计的公差配合规范，对每一个结构细节都做了还原：包含两端对接的金属轴段、中间挠性连接主体、周向均匀分布的锁紧螺栓组件、配套防松垫片、定位隔套等全部零件，所有零件的装配约束完全匹配实际机械装配逻辑，不存在干涉错位问题，可直接用于装配模拟、运动干涉校验等工程场景。材质与渲染阶段采用KeyShot完成效果输出，针对不同零件的材质特性做了精准的材质参数调试：金属轴段、螺栓、螺母、垫片等金属结构件采用磨砂金属材质，还原了45号结构钢经机加工后的哑光金属质感，表面添加了细微的机加工纹理与使用痕迹，避免塑料感；中间挠性连接主体采用高强度复合橡胶材质，调整了材质的粗糙度、漫反射参数，还原橡胶件的半哑光弹性质感；螺栓端部的防护帽采用工程塑料材质，区分了不同零件的材质视觉差异。布光采用影棚三点布光方案，主光源提供柔和的方向性照明突出结构轮廓，辅光源补光消除暗部死黑，环境光添加微弱的HDR环境反射，让金属表面呈现自然的环境反光效果，最终渲染图清晰展现了联轴节的周向对称结构、螺栓锁紧布局、轴段对接方式，能够直观呈现该款联轴节的挠性连接原理：通过中间弹性体补偿两轴之间的径向、角向与轴向偏移，周向均匀布置的锁紧螺栓提供足够的连接预紧力，保证传动过程中扭矩传递的稳定性，避免传动冲击与松动问题。建模过程中对所有标准件都做了参数化处理，螺栓、螺母等紧固件的尺寸符合对应国标规格，可根据实际传动需求调整轴径、螺栓数量、弹性体厚度等参数，快速生成不同规格的同系列联轴节模型，适用于机械传动系统的设计选型、装配演示、教学培训等场景，完整还原了该款高性能挠性联轴节的结构特点与连接逻辑。
