组合锅炉配套离心风机结构三维设计

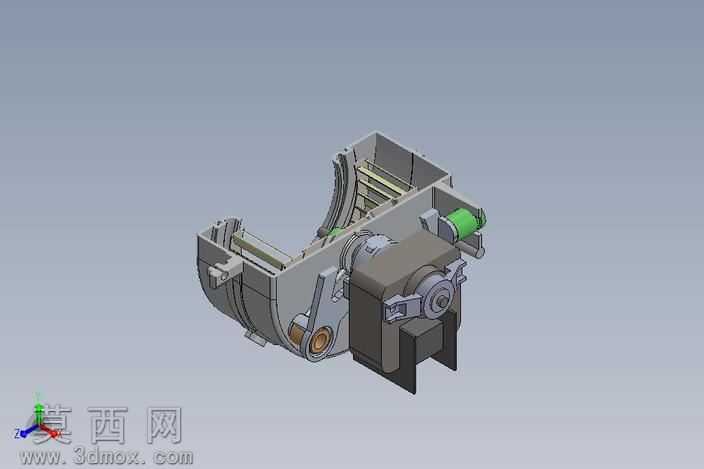

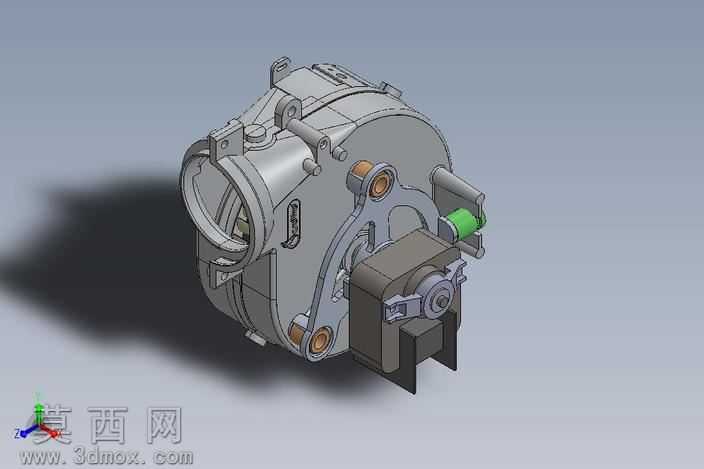

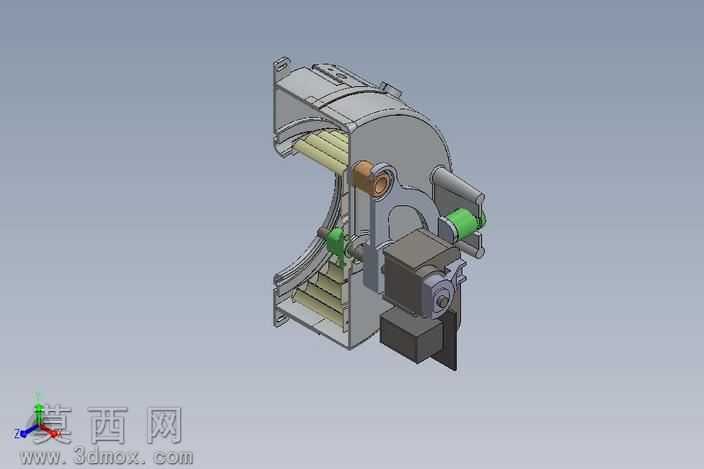

本作品为组合锅炉配套使用的离心风机三维结构设计，采用SolidWorks完成全参数化建模，完整还原了该类风机的内部构造与装配关系。建模过程中首先对风机蜗壳进行曲面构建，通过放样、曲面缝合等命令生成流畅的蜗壳流道曲面，保证流道线型符合离心风机的气动设计要求，蜗壳外壳采用薄壁实体特征生成，预留了各部件的安装定位孔位与卡扣结构。叶轮部分采用阵列特征完成多片前倾式叶片的建模，每片叶片的安装角度、弧度均经过参数化约束，可通过调整参数快速修改叶片参数适配不同风量需求，叶轮与转轴的配合位置做了轴孔、键槽的细节建模，还原真实的传动配合结构。驱动电机部分独立完成子装配建模，包含定子、转子、端盖、接线盒等细节结构，电机与蜗壳的连接支架做了加强筋结构设计，保证安装结构的强度合理性。模型还还原了风机的进出风口接口结构，出风口处设置了调节风门的铰接结构，可直观展示风门转动调节风量的运动状态，进风口处做了防护网安装位的卡槽设计。建模过程中对所有配合零件添加了标准配合约束，可实现叶轮转动、风门摆动的运动仿真，各零部件均赋予了对应材质：蜗壳采用镀锌钢板材质，设置了金属哑光反射效果；叶片采用铝合金材质，添加轻微拉丝纹理；电机外壳采用铸铁材质，做了粗糙漆面质感；密封胶圈、减震垫等橡胶件赋予了黑色哑光橡胶材质，不同材质的区分让模型结构层次清晰，可直接用于产品结构验证、装配干涉检查，也可作为产品宣传渲染、教学演示的基础模型，完整展现了小型离心风机从外壳到内部传动、调节机构的全部设计细节，结构设计紧凑适配组合锅炉的狭小安装空间，兼顾通风效率与安装便捷性的设计需求。
