变径管道内部流体流动轨迹仿真分析

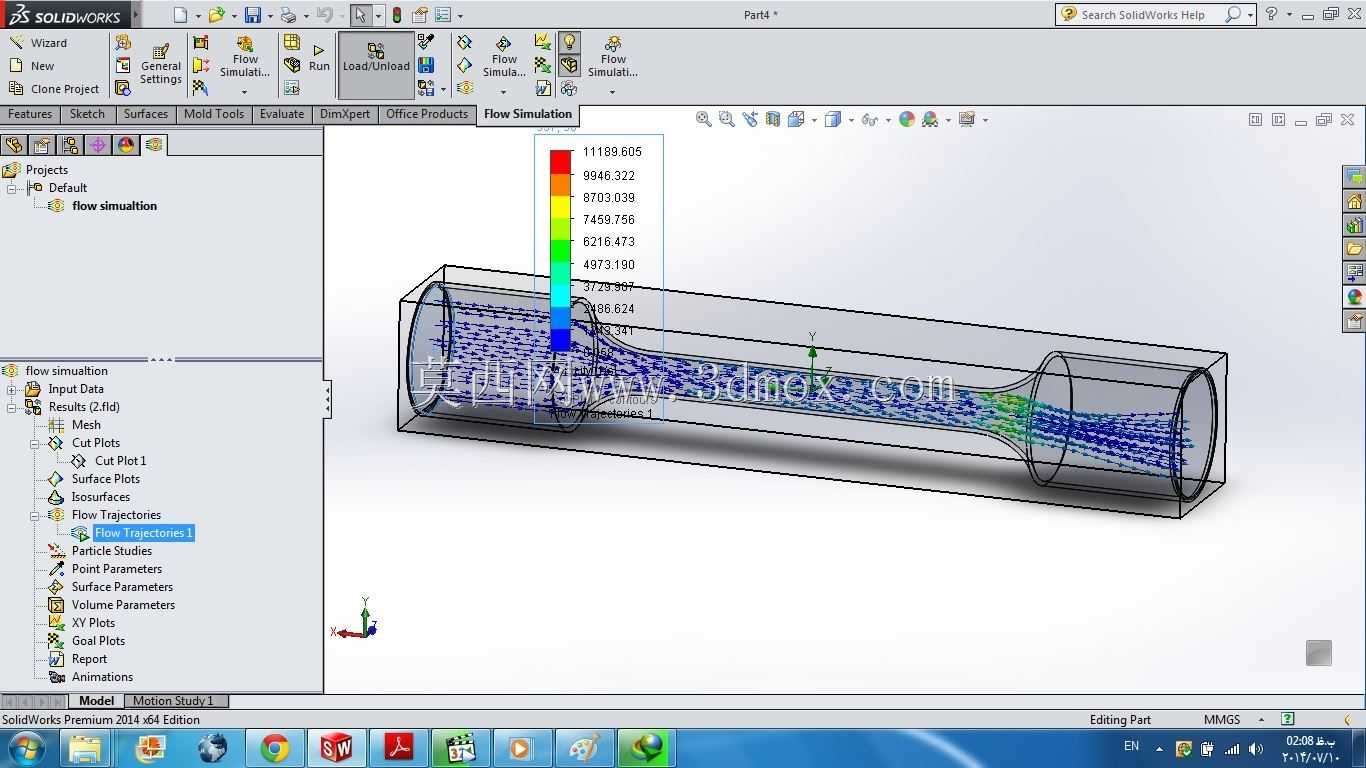

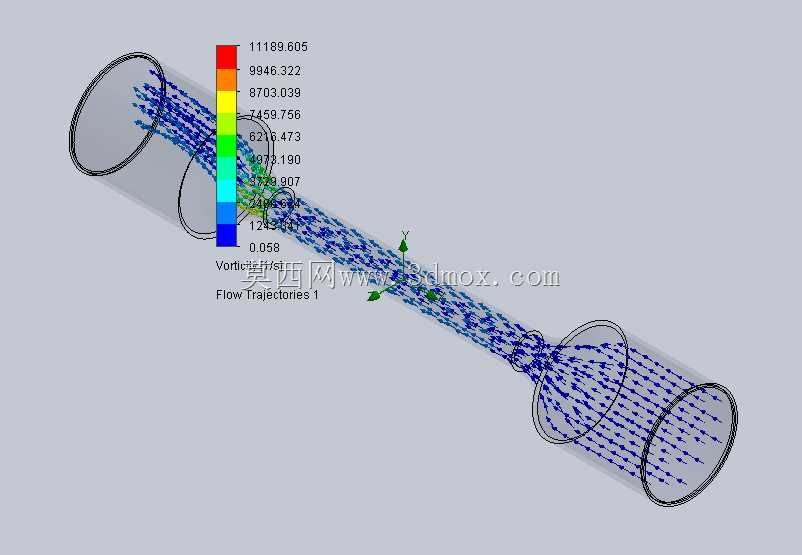

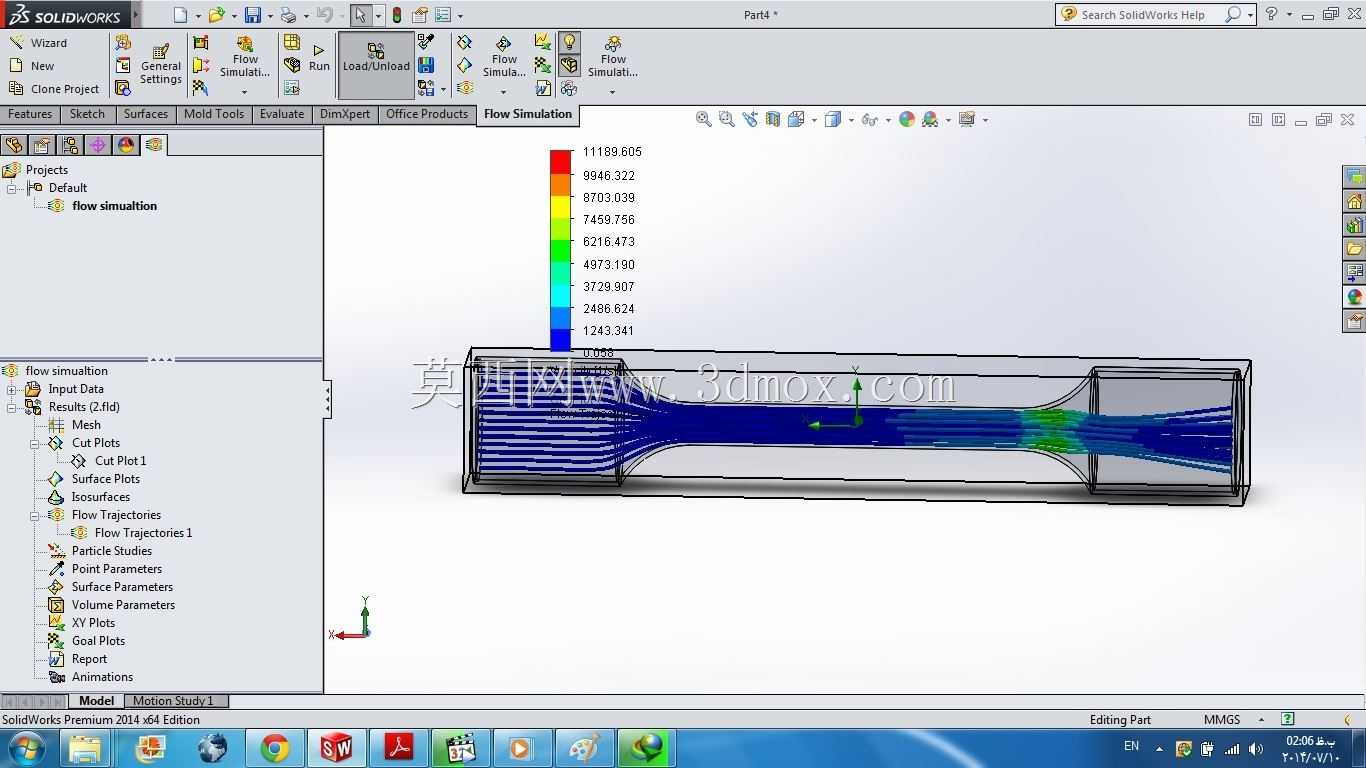

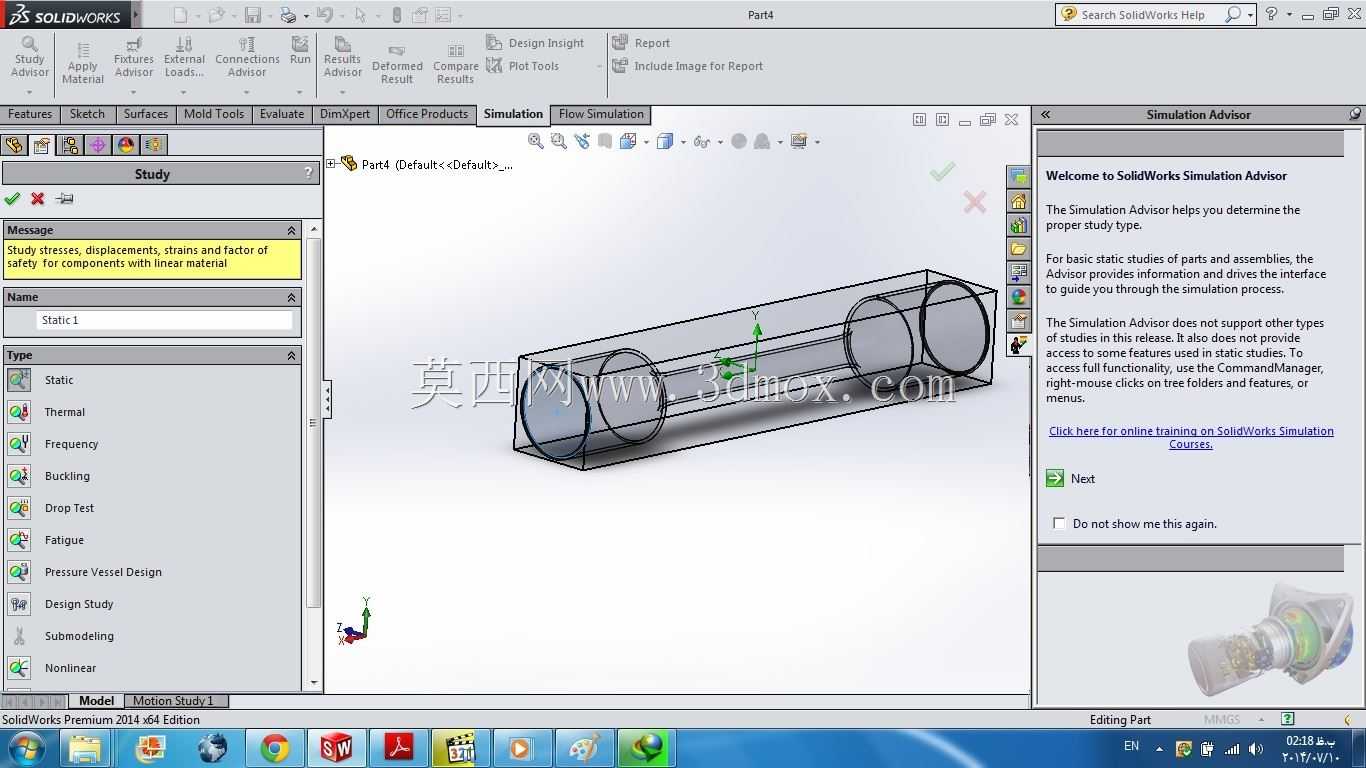

在流体输送系统的设计环节中，变径段的流场表现一直是影响管路运行效率、局部阻力损失的核心因素，不少现场出现的管路振动、局部冲蚀、压损超标问题，追根溯源都和变径位置的流体流动状态不合理直接相关。这个仿真模型针对两端扩口、中间带局部节流结构的变径管路开展流动模拟，完整还原了流体从大口径端进入、经过中间收缩段、再从另一端大口径流出的全流程流动状态。从仿真呈现的轨迹可以看到，流体在进入收缩段前流速分布相对均匀，流线保持平顺的轴向延伸状态，进入收缩区域后，过流断面快速缩小，流体流速沿程快速提升，在节流位置达到流速峰值，对应色标显示的最高数值区域就集中在节流段出口位置，这和流体连续性方程的计算逻辑完全吻合。流体流出节流段进入扩径区域时，过流断面逐步扩大，流速沿程衰减，同时在扩径段的近壁区域会出现局部的涡流扰动，这部分扰动是造成局部压损的主要来源，也是管路设计中需要重点优化的区域。做这类仿真的核心目的，是在管路加工装配前就预判不同变径角度、节流段长度、进出口口径匹配关系下的流场分布，避免实际投用后出现局部流速过高冲蚀管壁、涡流区过大造成额外能量损耗、流场不均影响后端计量设备精度等问题。建模过程中首先确定了管路的安装边界：两端扩口端采用标准法兰连接尺寸，和同口径常规管路的安装接口完全匹配，不需要额外制作过渡连接件，中间节流段的长度控制在合理范围，既保证节流效果满足工艺要求，也不会因为收缩段过长造成沿程压损超标。整个流道的内壁面做了平滑过渡处理，尤其是收缩段和扩径段的衔接位置没有设置直角台阶，避免出现局部流动死区。从仿真结果的流速梯度分布来看，不同位置的流速变化趋势清晰，能够直接为管路的壁厚设计、防冲蚀位置选择、压力测点布置提供数据支撑，比如流速最高的节流段出口位置，就需要适当提升管壁厚度，或者选用抗冲蚀性能更好的材质，应对高速流体的长期冲刷；而扩径段存在涡流的区域，不适合布置压力、流量检测元件，避免检测数据受流场扰动影响出现偏差。这类流场仿真的结果，还可以和实际管路的压损测试数据做对标，修正仿真模型的边界参数，为后续同类型变径管路的设计提供可复用的参考依据，减少反复试制、现场测试的成本投入。
