交错螺旋波浪形弹性构件结构设计

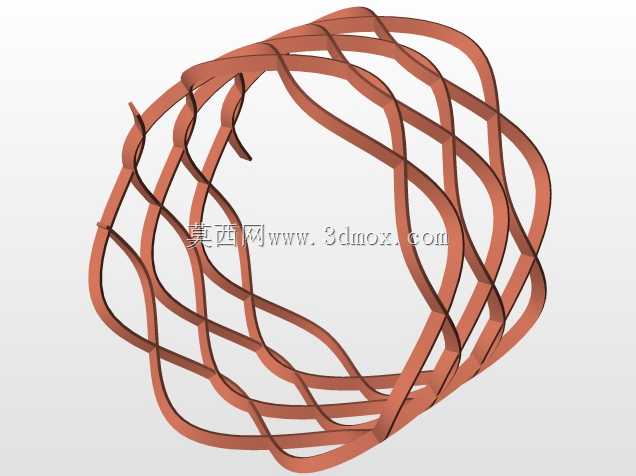

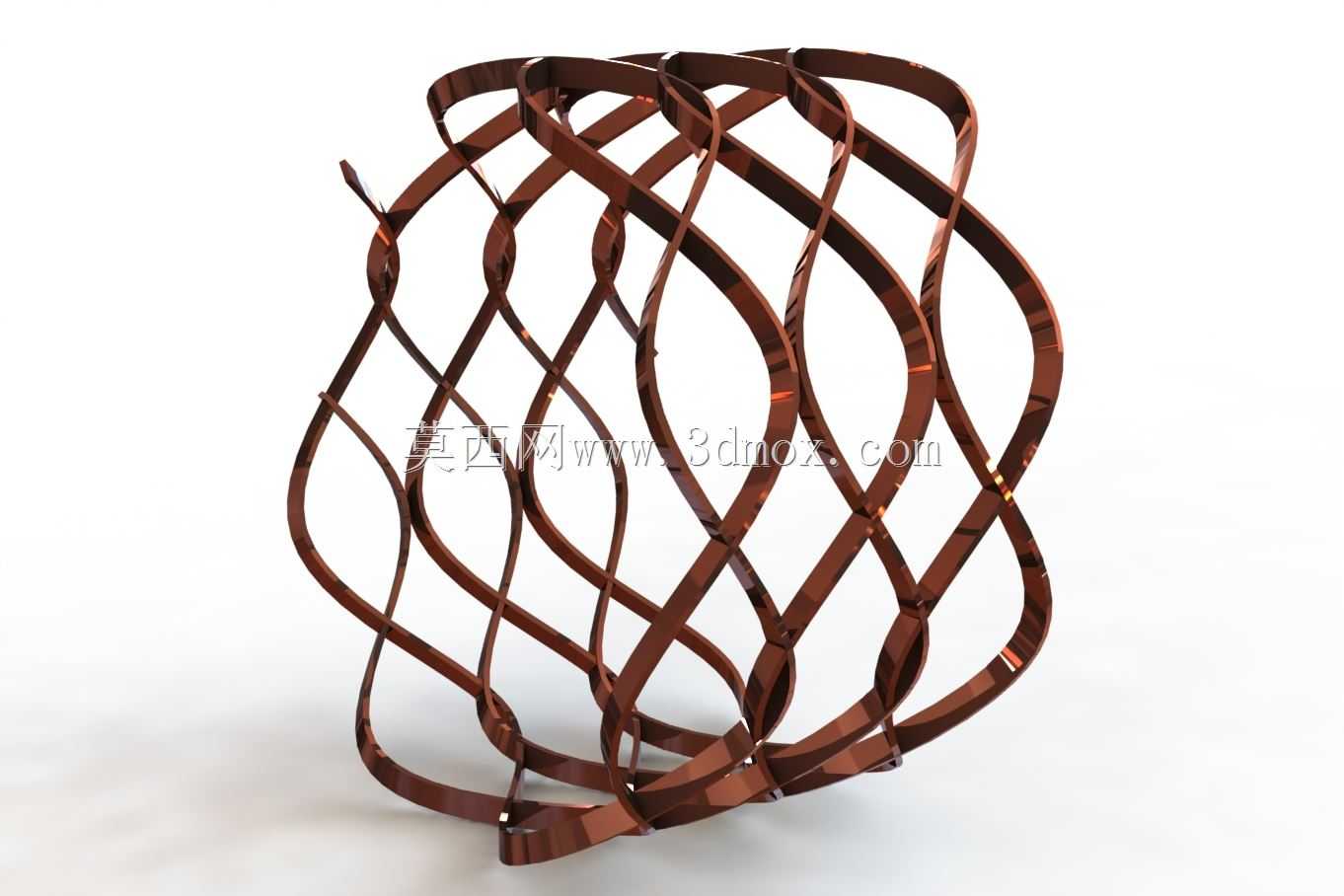

这类交错螺旋结构的弹性构件，突破了传统圆柱螺旋弹簧单一螺旋升角的设计局限，在小安装空间内可实现多方向的载荷缓冲与形变复位需求。从实际应用场景来看，这类构件可适配精密仪器内部的隔振模块、小型自动化设备的进给缓冲工位，也可作为异形连接结构中的弹性补偿元件，应对多维度的小幅振动冲击，相比传统单螺旋弹簧，其在径向与轴向的复合载荷下不会出现偏载卡滞的问题。

设计过程中首先要确定整体的安装边界，构件整体为回转类对称结构，外径可根据安装腔体的内径预留0.5-1mm的装配间隙，整体高度需匹配安装工位的行程要求，保证最大压缩量不超过材料屈服极限对应的形变阈值。每一条螺旋肋的截面采用等厚度的扁形截面，相比圆形截面，扁形截面在相同材料用量下可获得更大的侧向支撑刚度，避免多根螺旋条在受压过程中出现相互干涉剐蹭的问题。螺旋条的数量可根据实际载荷需求调整，本次设计采用6条交错排布的螺旋肋，相邻螺旋肋的旋向相反、升角一致，在轴向受压时各条肋的形变方向相互约束，不会出现整体侧向歪斜的情况，同时在受径向载荷时，不同旋向的肋可分别承担拉压载荷，实现各方向刚度的均匀性。

从功能特性来看，这类结构的刚度呈现非线性变化特征，在小载荷形变阶段刚度较低，可实现较好的隔振效果，当形变量达到总行程的三分之二时，螺旋肋之间开始逐步接触贴合，刚度快速上升，可起到硬限位的保护作用，无需额外加装限位结构即可实现缓冲与限位的双重功能。建模过程中需要重点控制螺旋线的导程与起始相位差，保证所有螺旋肋在装配后均匀分布，相邻肋条之间的间隙保持一致，避免出现局部间隙过小导致提前接触、局部间隙过大导致刚度不均的问题。材料选择上可根据使用场景匹配弹簧钢、铍青铜或者非金属弹性材料，若用于腐蚀环境还可在表面做钝化或者喷塑处理，安装时两端可采用平面磨平处理，保证与安装基面的完全贴合，避免安装偏斜导致的受力不均。这类结构相比传统叠簧、碟簧的组合结构，零件数量更少，装配工序更简单，在小载荷、多方向缓冲的工位上可替代传统弹性元件组合，有效缩减装配空间与零件管理成本。
