创意三工位联动齿轮传动演示装置

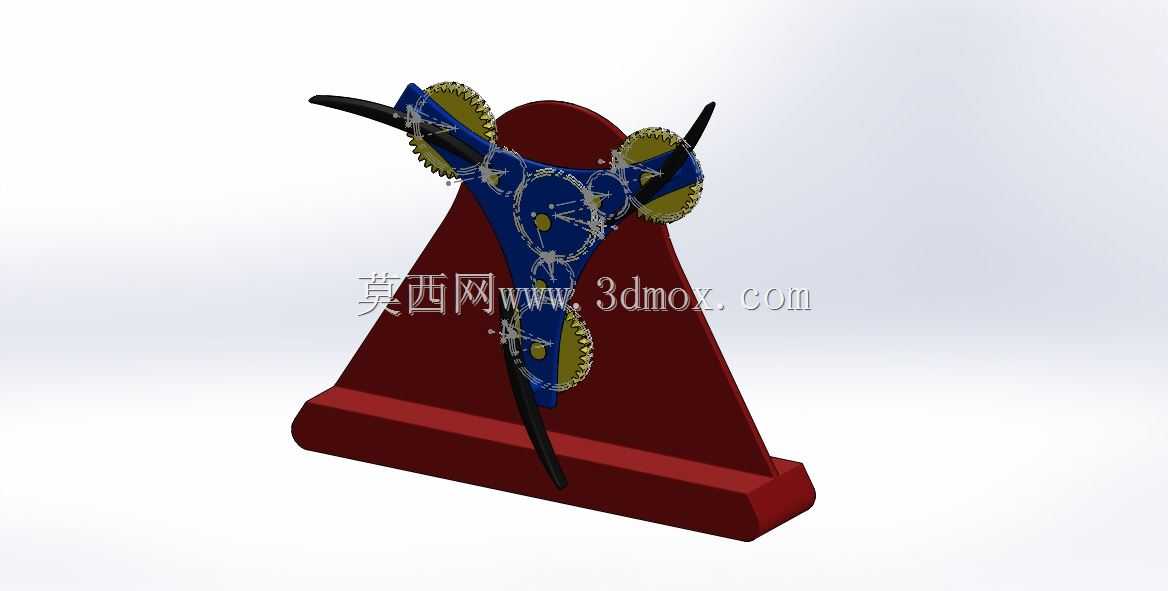

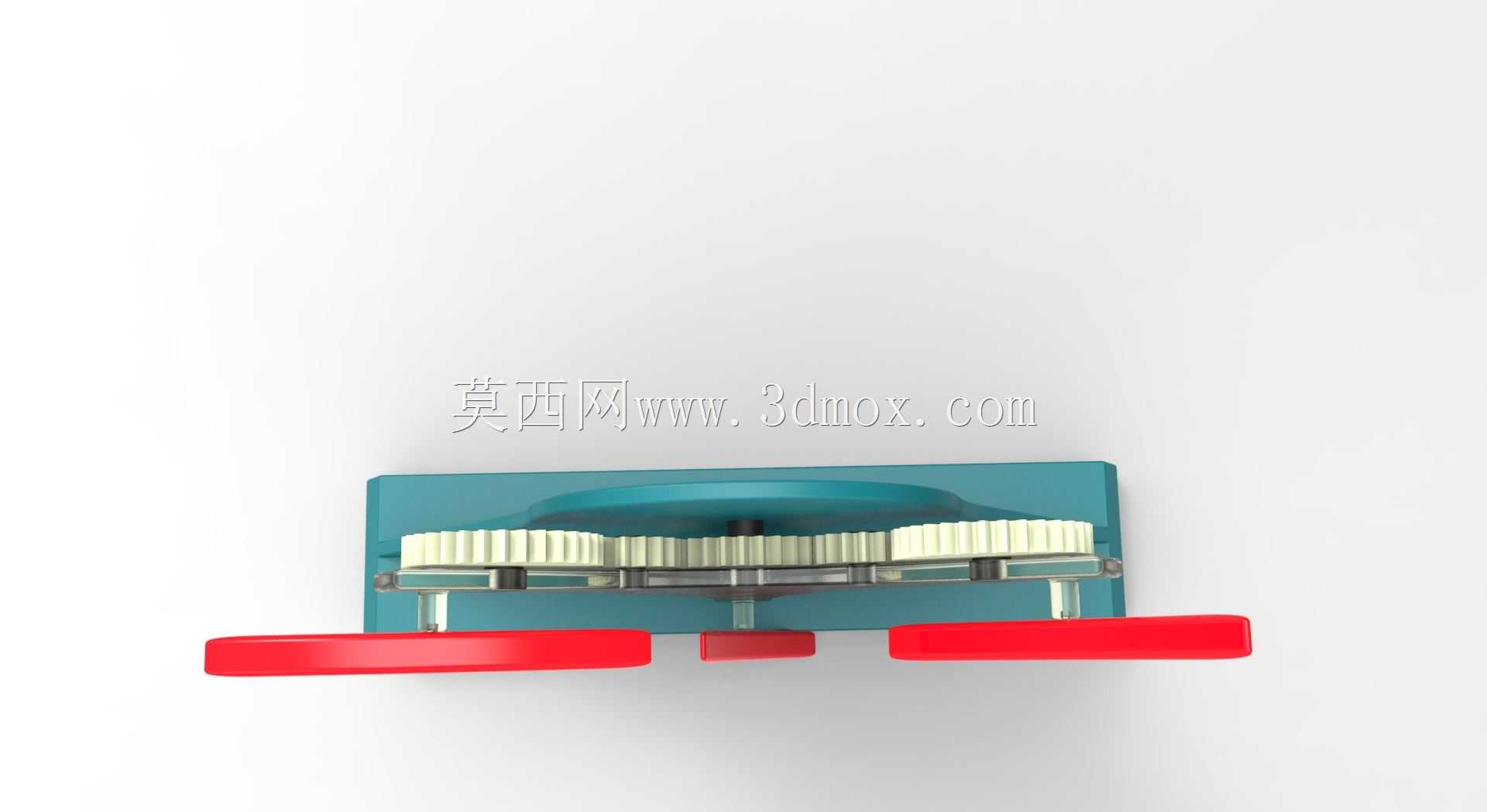

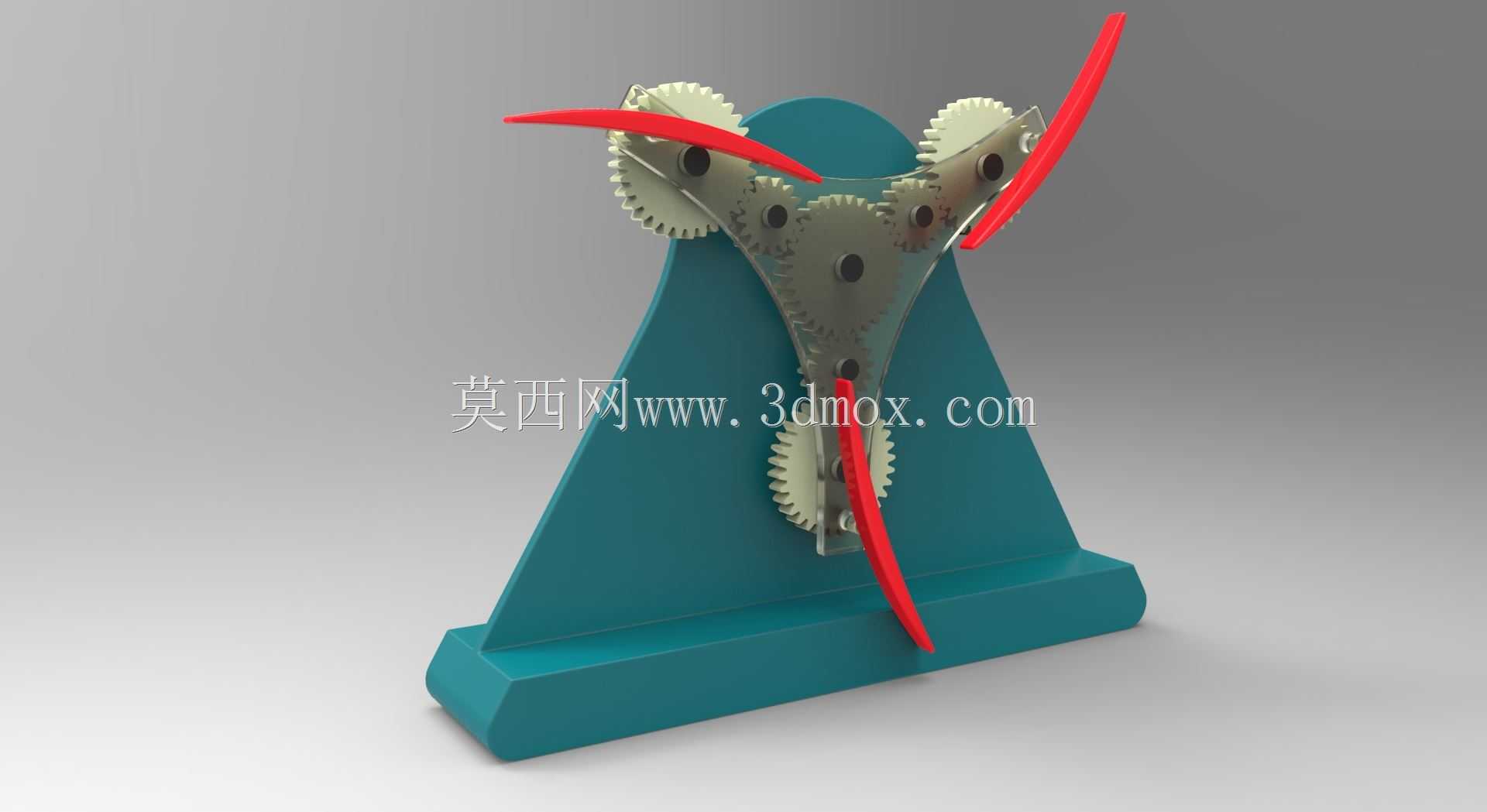

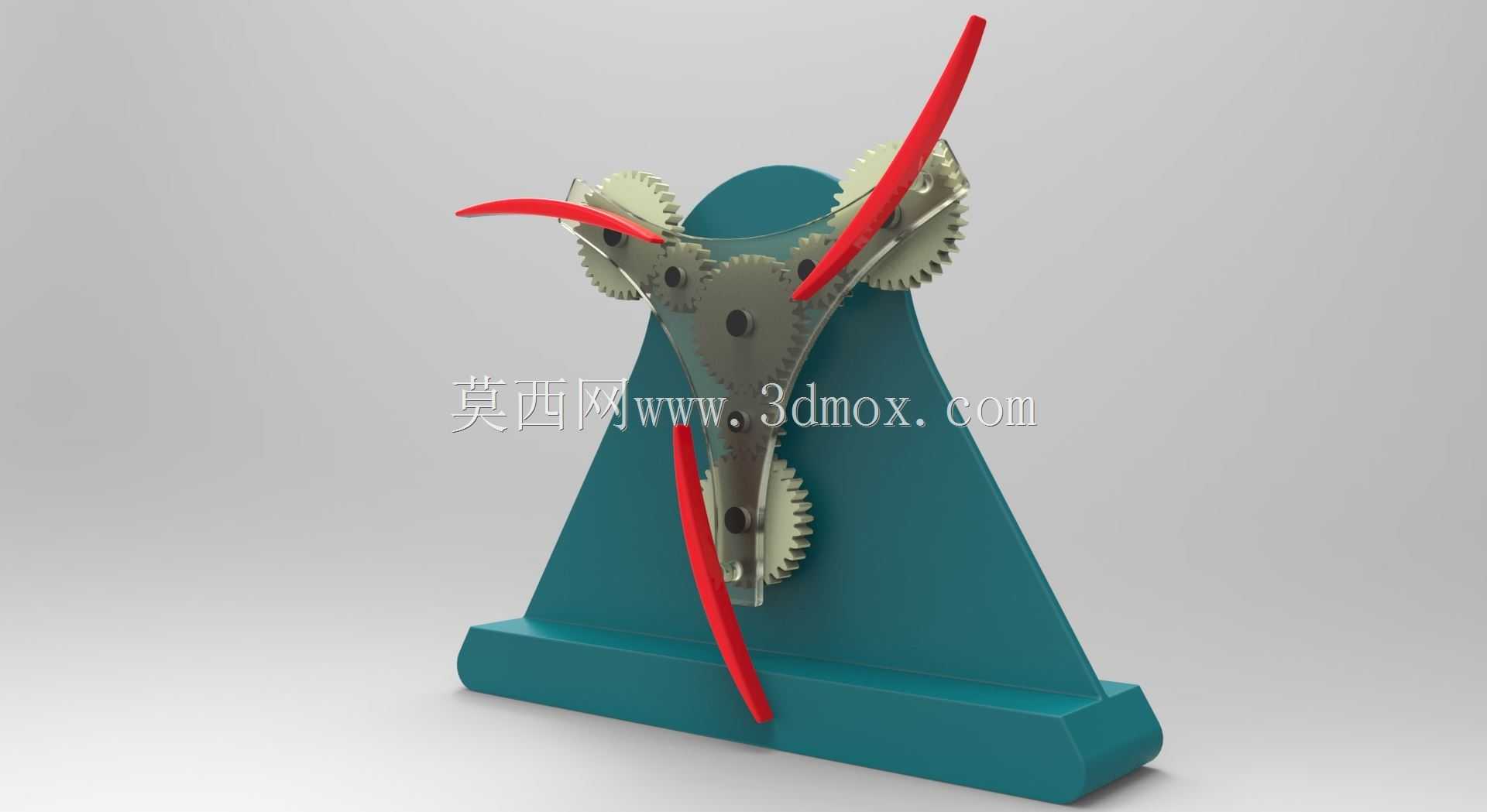

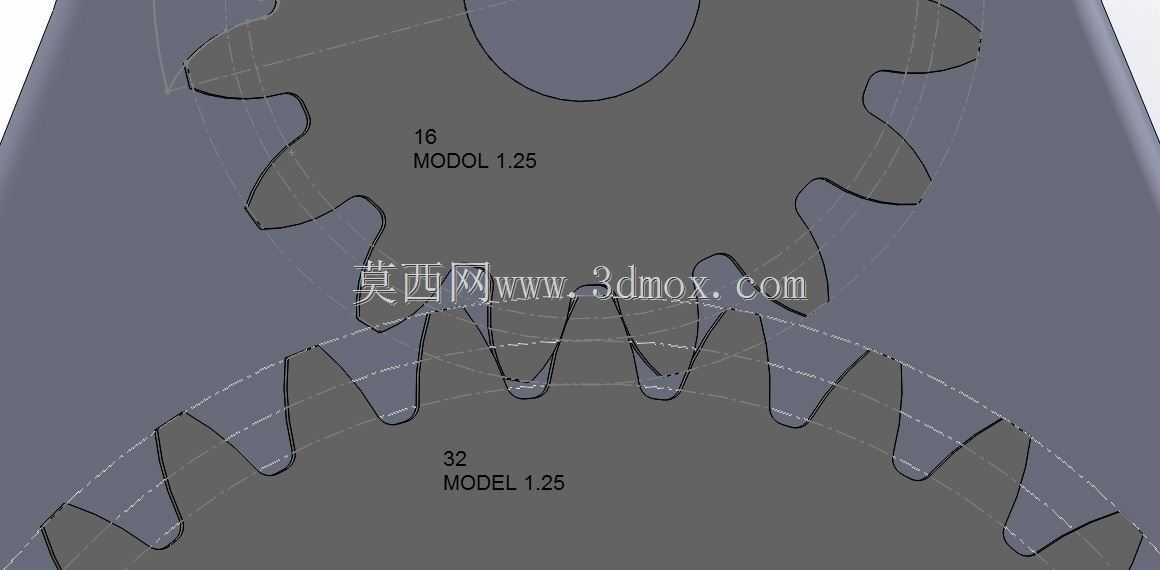

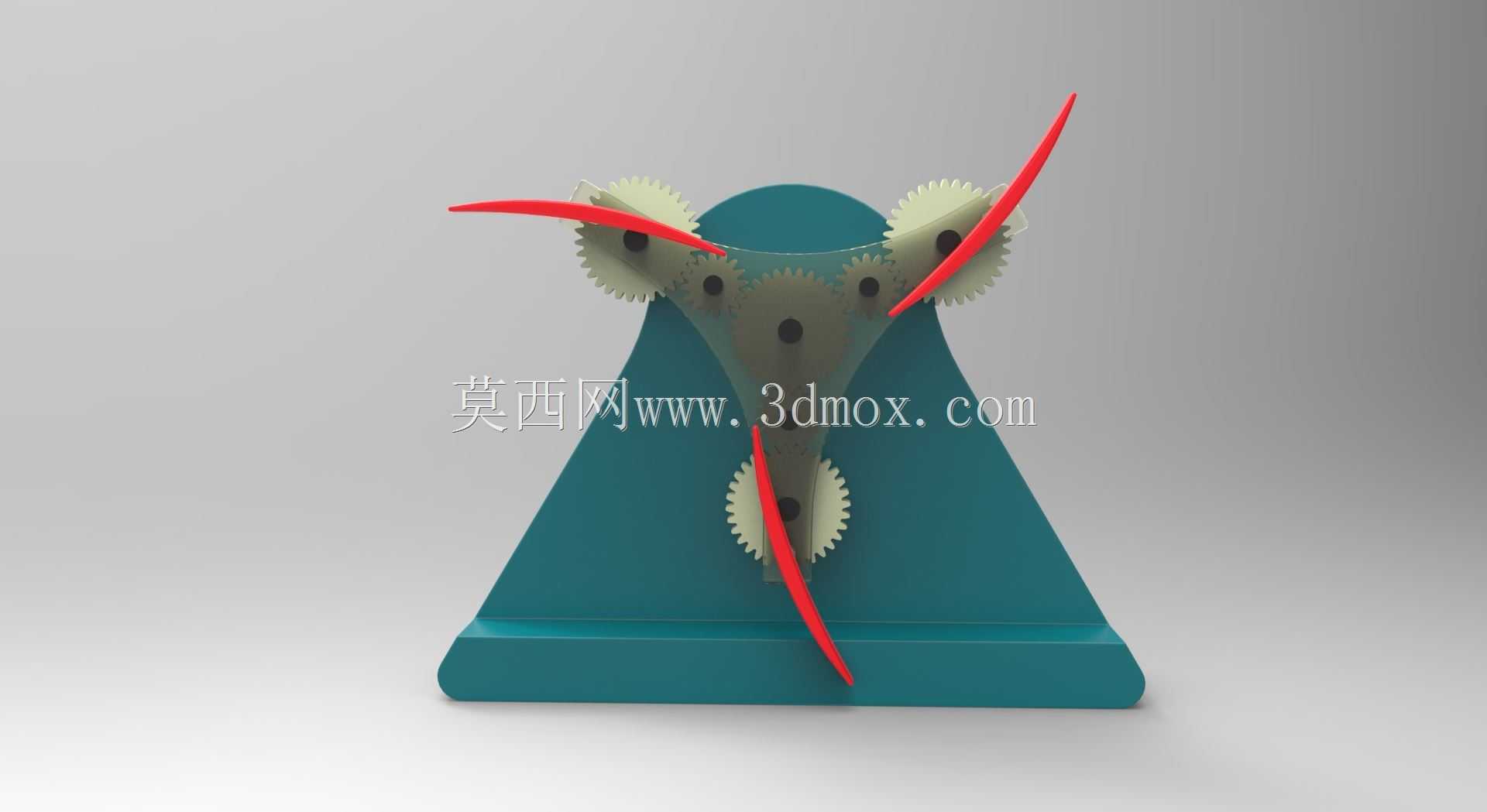

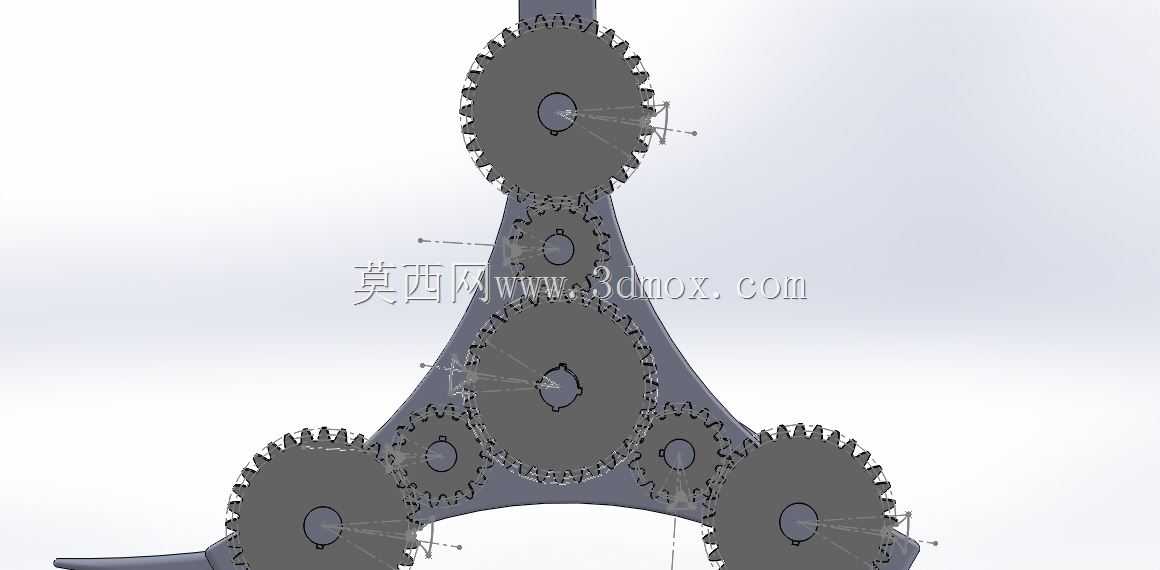

这套创意齿轮联动装置，核心采用三角分布的三齿轮啮合布局，突破了常规平行轴或行星轮系的排布逻辑，三个从动齿轮分别固定在三角支架的三个端点位置，中心主动轮同时与三个从动轮保持恒定啮合传动比，转动过程中三个齿轮同步反向运转，带动各自轴端连接的红色弧形拨杆做定轴摆动。从实际应用场景来看，这类非对称排布的多齿轮同步联动结构，可拓展用于多工位同步送料机构的动力分配端，也可作为科普展项中的机械传动演示载体，直观展示定轴轮系的多输出端同步传动特性。设计过程中，首先要保证三个从动轮的分度圆与中心主动轮分度圆保持相切，啮合侧隙控制在0.1-0.2mm区间，避免运转过程中出现卡滞或回程误差，支架采用三角稳定结构，底部设置一体化安装底座，底座预留四个沉头安装孔，可直接固定在工作台面或展示台架上，整体安装边界控制在底座投影范围内，无外伸的易碰撞结构。三个弧形拨杆的长度经过运动干涉校验，摆动全程不会与支架本体、相邻齿轮组件发生触碰，拨杆采用弧形流线设计，既降低转动过程中的空气阻力，也能让运动轨迹更具视觉辨识度。齿轮采用标准渐开线直齿形制，模数统一，齿面粗糙度满足传动要求，运转过程中噪音低、传动平稳，支架采用镂空减重设计，在保证结构刚度的前提下减少整体重量，中心主动轮的轴端预留外接动力接口，既可以手动拨动演示，也可连接微型电机实现电动连续运转。这类结构的设计难点在于三个从动轮的位置度公差控制，需要保证三个啮合点的中心距偏差在允许范围内，否则会出现个别齿轮啮合过紧或过松的问题，加工时支架上的三个齿轮安装轴孔需要一次装夹加工完成，避免二次装夹带来的位置误差。实际装配时，先将中心轮固定在支架中心轴位，再依次安装三个从动轮，调整垫片厚度控制啮合间隙，最后安装拨杆组件并手动盘车验证全程无干涉后，再将支架与底座紧固连接。
