帕普斯链式齿轮组传动结构设计

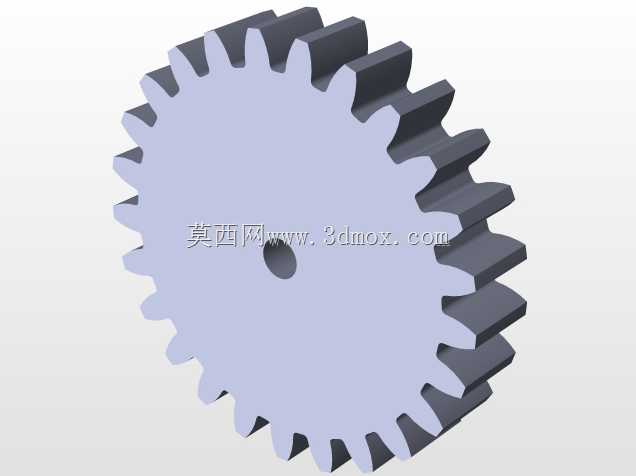

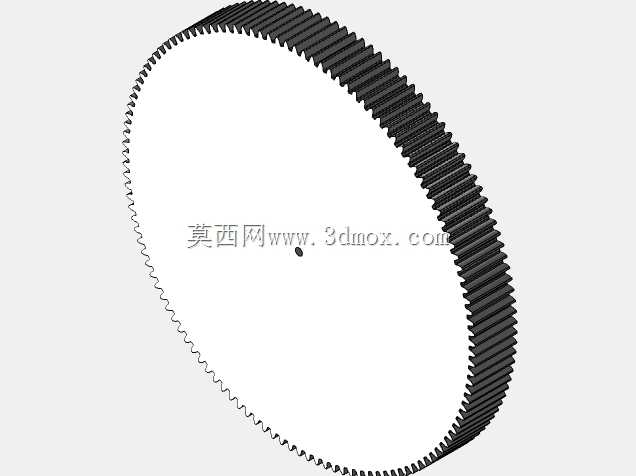

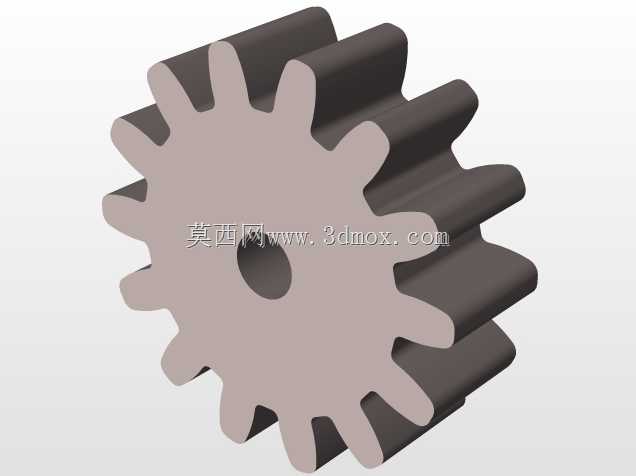

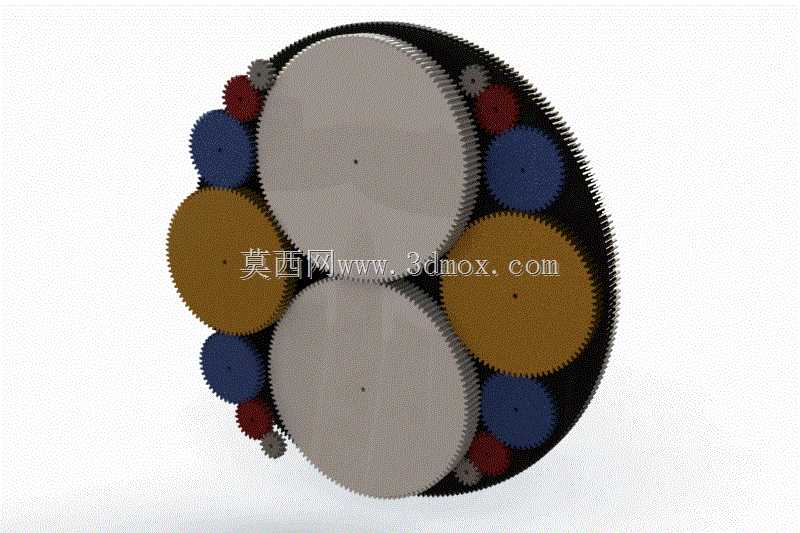

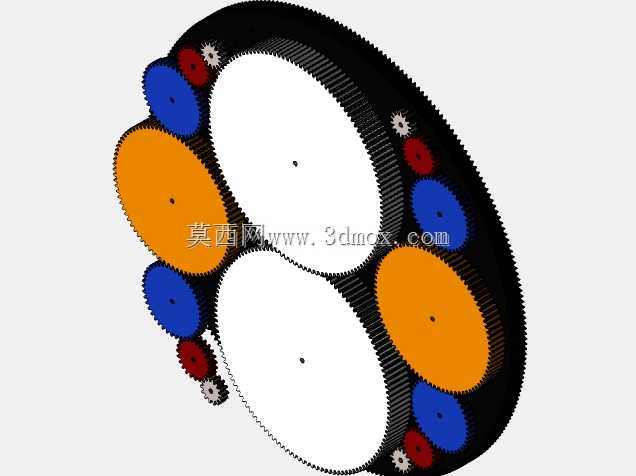

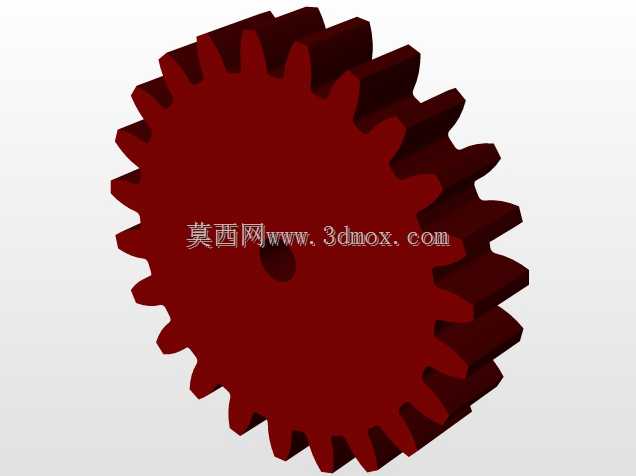

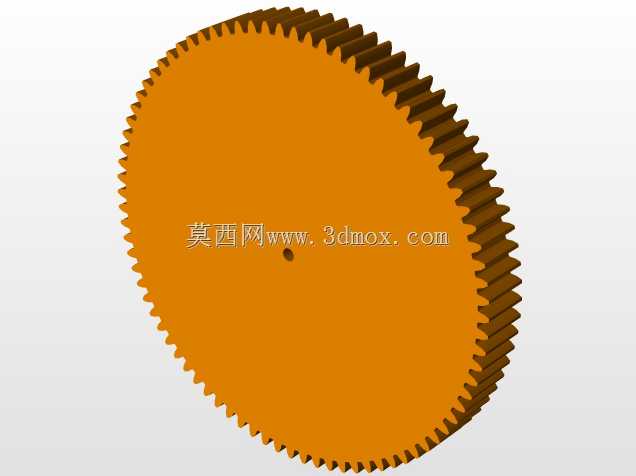

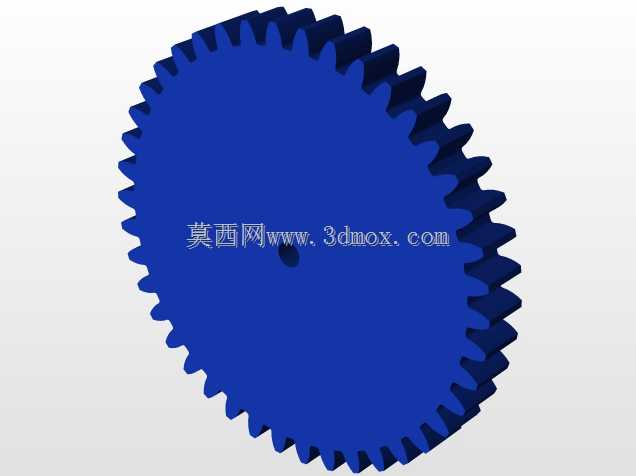

这套轮系结构核心依托帕普斯链传动的啮合原理搭建，区别于常规定轴轮系的排布逻辑，整体采用环形嵌套的布局形式，将多组不同直径、不同齿形参数的齿轮沿环形基座的内圈轨迹依次排布，实现紧凑空间内的大传动比动力传递。在实际工业应用场景中，这类结构常被用于对安装空间有严格限制的小型精密传动工位，比如小型自动化设备的分度转台驱动、精密检测仪器的进给传动单元，或是紧凑型文创机械装置的动力输出模块，能够在有限的环形安装边界内，完成多路径的动力分流与转速匹配。从设计思路层面看，整套结构优先保证各齿轮的啮合侧隙一致性，沿环形基座排布的小直径惰轮分别与相邻的大直径主齿轮啮合，每一组啮合副的中心距都经过严格校核，避免传动过程中出现卡滞、齿面磨损不均的问题；不同颜色区分的齿轮组对应不同的传动比层级，棕色大齿轮作为一级动力输入轮，承接外部输入的扭矩后，通过周边蓝色、红色的小直径惰轮将动力传递给相邻的主齿轮，最终实现整圈轮系的同步运转，动力传递过程中不会出现常规链传动的多边形效应，传动平稳性远高于同尺寸的滚子链传动结构。安装边界上，整套轮系的外轮廓为正圆形，所有齿轮的齿顶圆都不超出环形基座的内圈边缘，轴向厚度控制在薄型安装空间的适配范围内，不需要额外预留过大的装配避让空间，基座上预留的齿轮轴安装孔位与各齿轮的中心孔完全同轴，装配时只需要依次将齿轮轴压入基座孔位，再套装对应齿轮即可完成组装，不需要额外调整啮合间隙。功能特性上，这套轮系可以实现单输入多输出的动力分配，也可以通过锁定某一组主齿轮实现不同传动路线的切换，相比常规的行星轮系，它的零件加工难度更低，所有齿轮都采用标准渐开线圆柱直齿齿形，不需要定制特殊齿形的加工刀具，普通滚齿设备即可完成全部齿轮零件的加工，后期维护更换零件的成本也更低。在实际选型适配时，需要注意输入轴的转速不能超过直齿轮的线速度阈值，避免齿面接触应力超过材料许用值出现点蚀失效，同时整套结构的润滑可以采用脂润滑方式，不需要设计复杂的油路密封结构，适配免维护的长周期运行工位。
