薄型高压齿轮传动装置结构设计

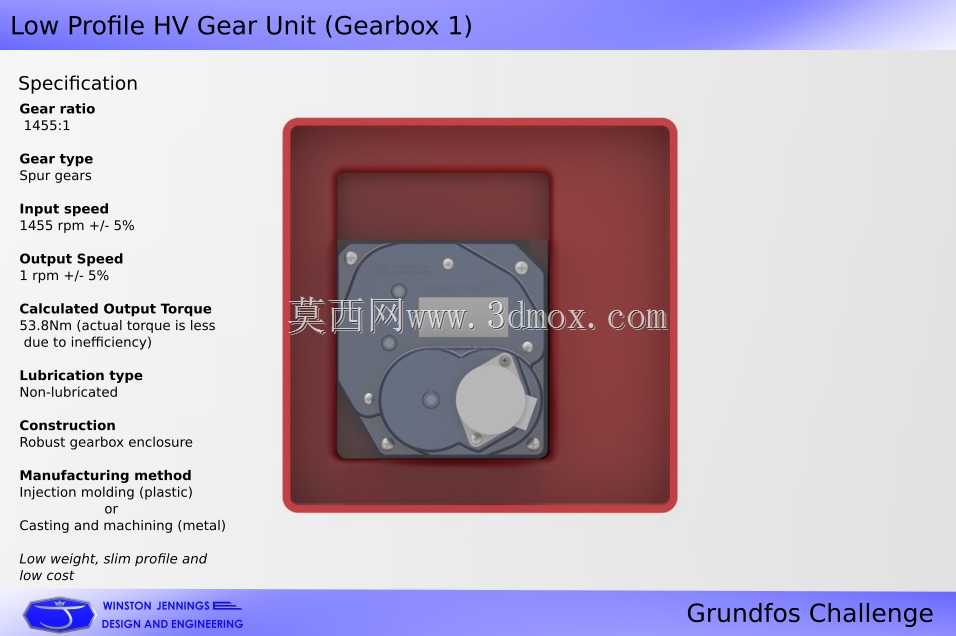

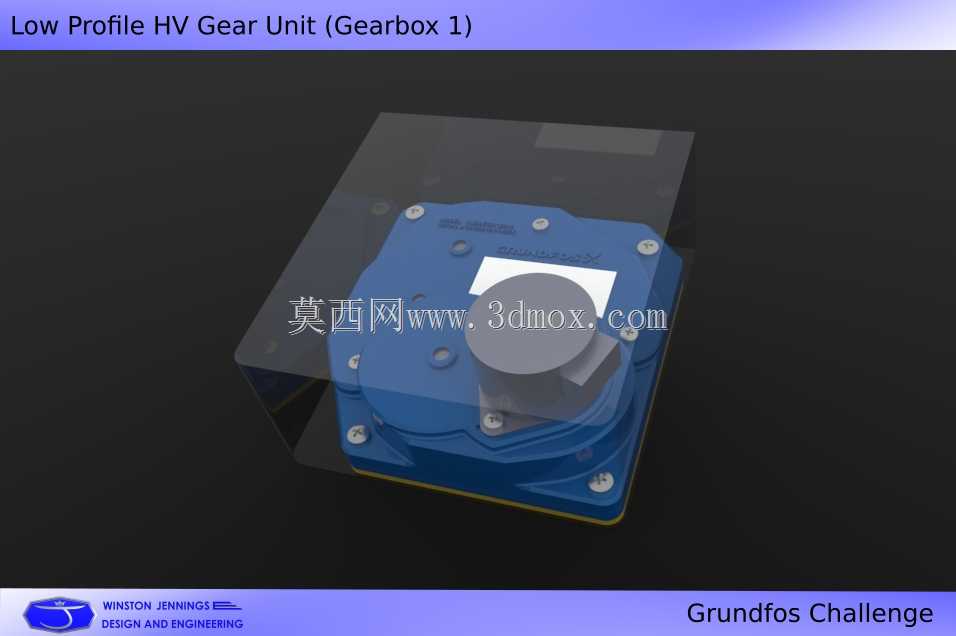

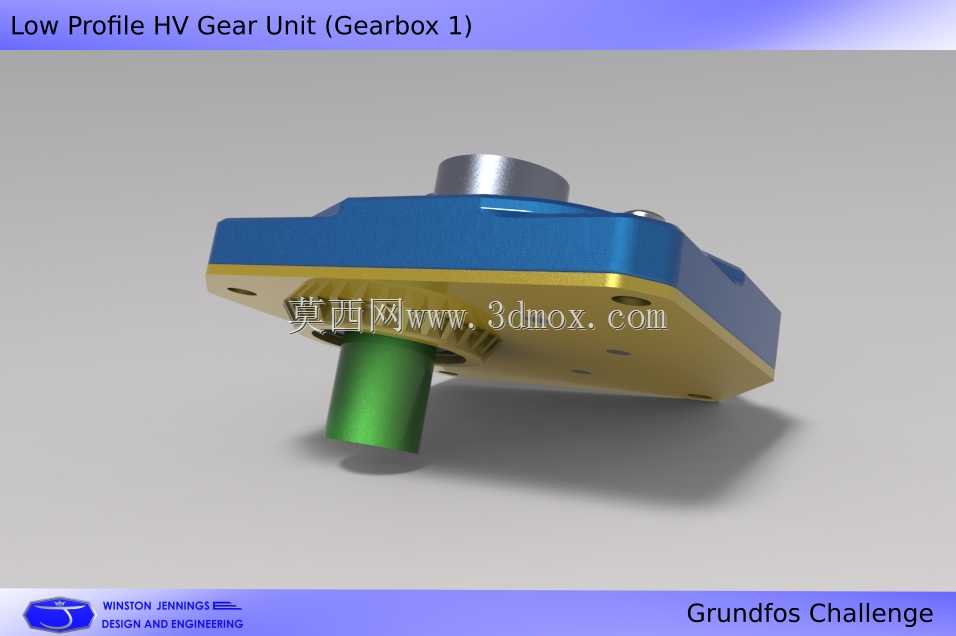

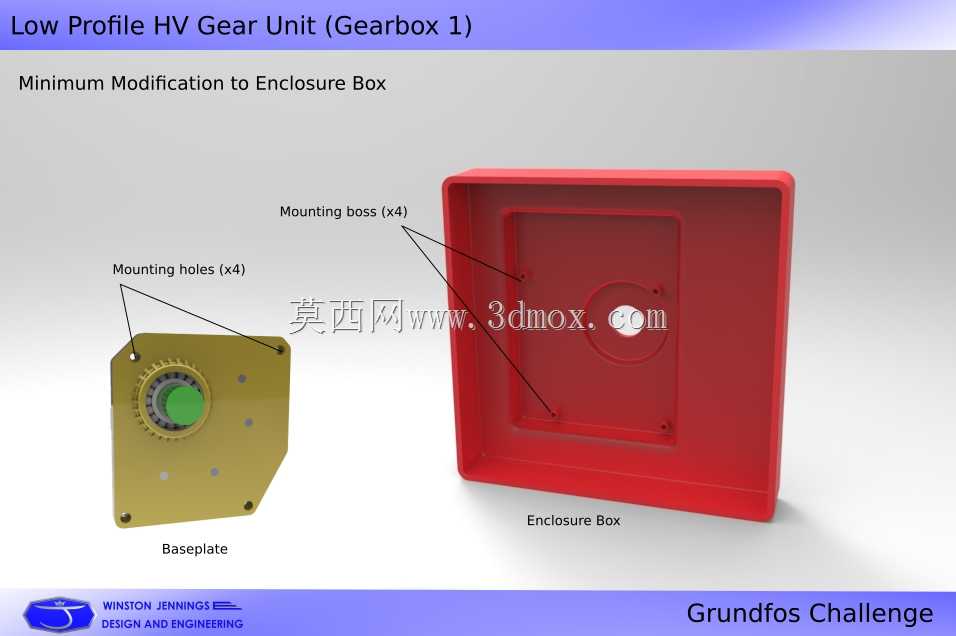

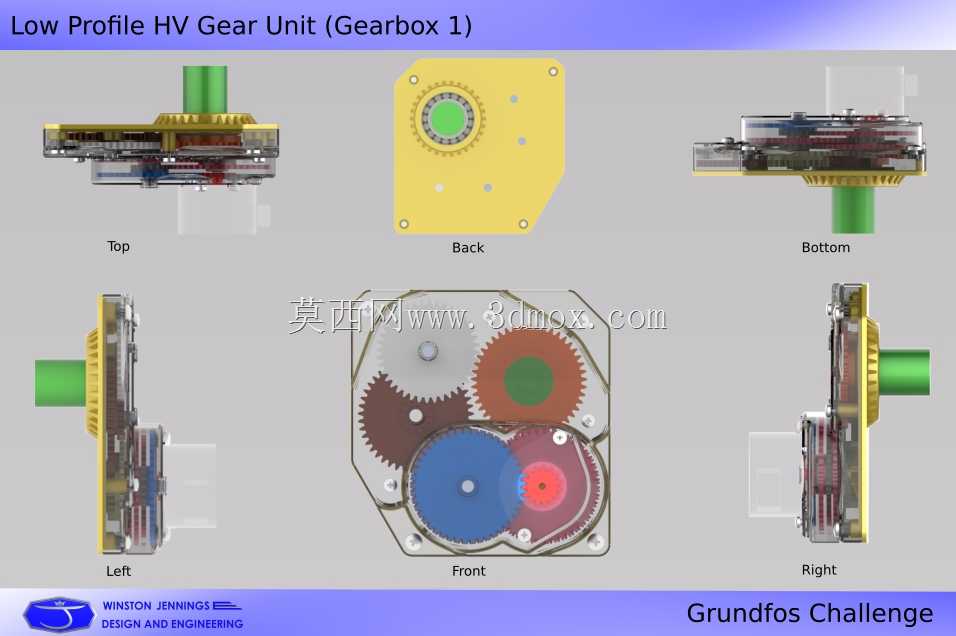

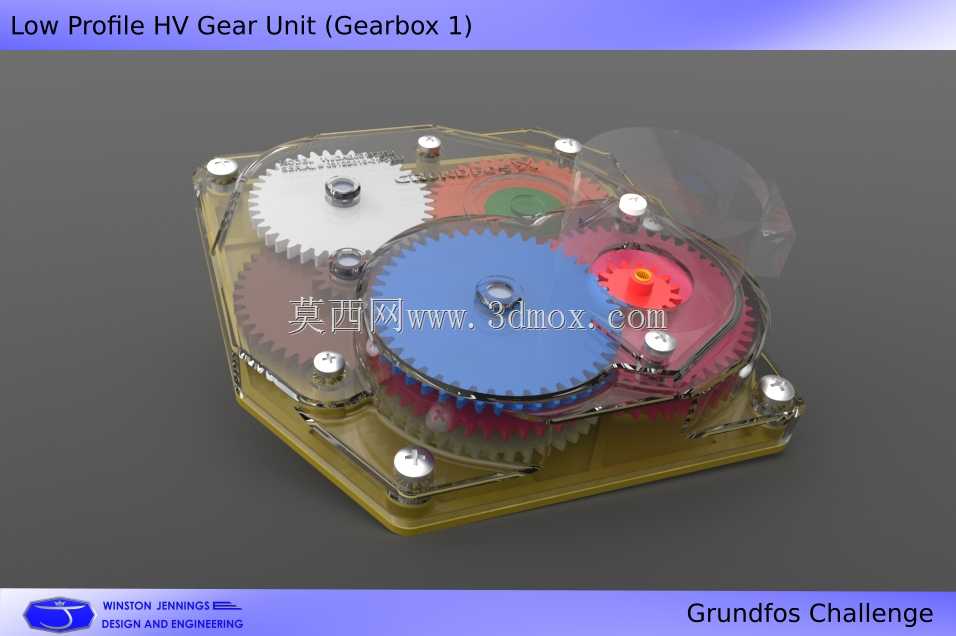

这款薄型高压齿轮装置主要面向对安装空间有严格限制的高压流体输送、精密传动场景，常见于小型液压动力单元、便携高压泵送设备、紧凑布局的工业执行机构配套传动环节，能够在有限的安装空间内实现大传动比的动力传递，满足高压工况下的扭矩输出需求。从结构设计来看，整套装置采用扁平化布局思路，将多级齿轮传动组整合在薄型壳体内，最大程度压缩轴向安装尺寸，适配安装空间局促的设备集成需求。齿轮组采用1mm模数设计，可根据实际工况需求选择尼龙注塑材质或者金属机加工材质：尼龙材质齿轮自重更低、运行噪音小，适合低压、低负载的民用或便携设备场景；金属机加工齿轮强度更高、耐磨损性能优异，能够承受高压工况下的持续负载冲击，满足工业级长时间运行需求。整套传动组的传动比达到1455:1，可将高速输入端的低扭矩输入转化为低速端的大扭矩输出，匹配高压工况下的动力输出特性。壳体采用透明可视化设计思路，既可以直观观察内部齿轮的啮合运行状态，方便日常运维检查齿面磨损、润滑状态，也通过多组紧固螺钉实现壳体的密封压合，保证内部传动结构的防护性能，避免外界粉尘、杂质进入啮合区域造成齿面异常磨损。安装边界上，整套装置采用近似方形的薄型基座，安装孔位沿壳体边缘均匀布置，可直接通过螺栓固定在设备安装平面上，不需要额外设计复杂的安装转接结构，降低配套设备的设计加工成本。内部齿轮的啮合间隙经过优化设计，既保证传动过程的顺畅性，避免卡滞问题，也能控制传动回程误差，满足对传动精度有一定要求的场景需求。设计过程中充分考虑了不同工况的适配性，齿轮的齿形经过修形处理，降低啮合过程中的冲击与噪音，多级传动的齿轮排布经过空间优化，在有限的壳体内径范围内实现最大传动比的同时，保证每一级齿轮的啮合重合度满足强度要求，避免单级齿轮负载过大出现断齿、过度磨损问题。端盖的紧固点均匀分布在壳体轮廓上，保证密封压力均匀分布，避免局部密封不严出现润滑脂泄漏或者外界杂质侵入的问题。输入端与输出端的轴位设计预留了标准的轴连接结构，可直接对接配套的动力输入部件与执行负载，不需要额外定制转接轴件，缩短设备的集成开发周期。
