可3D打印影院用线阵列声号角结构

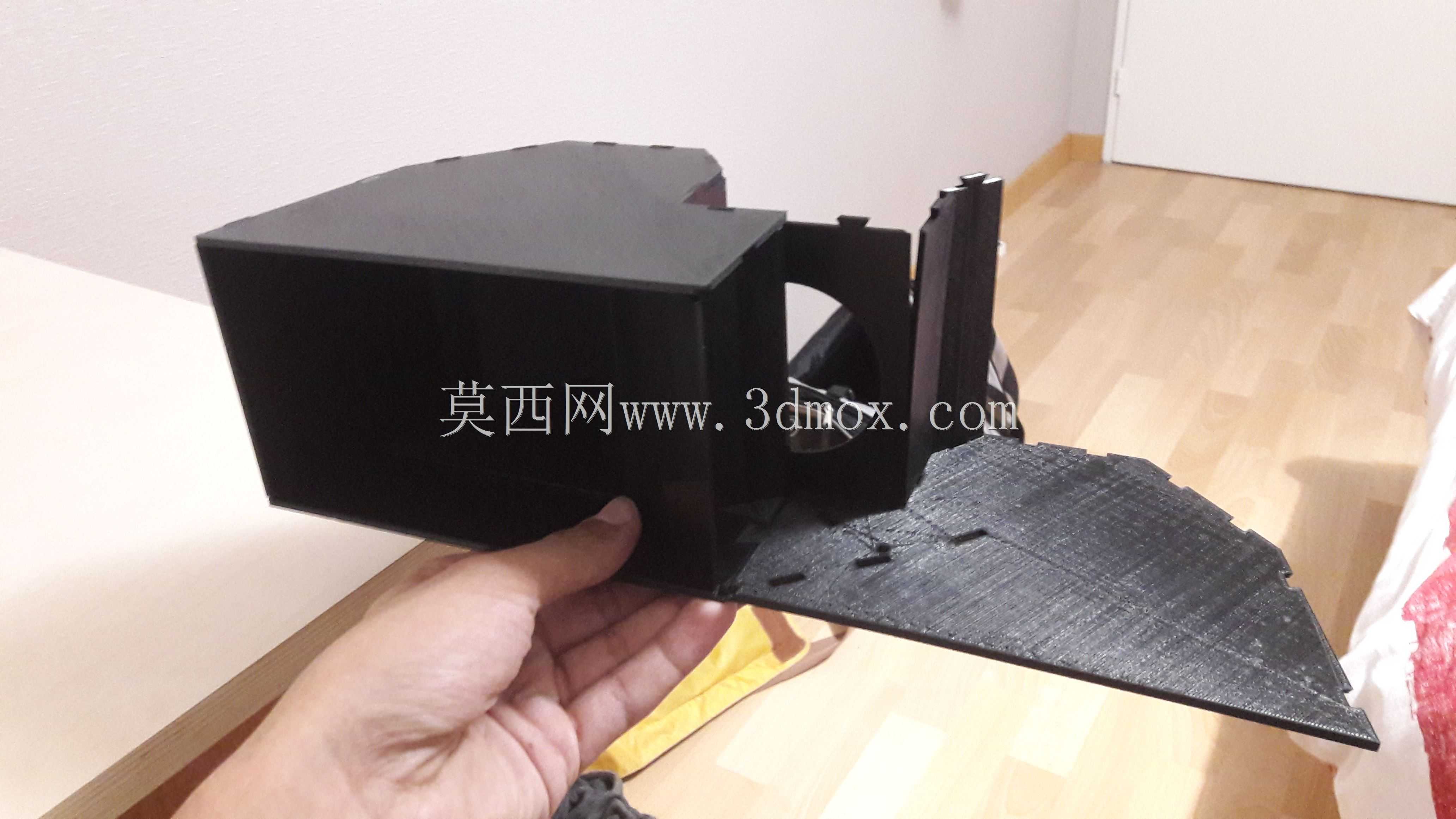

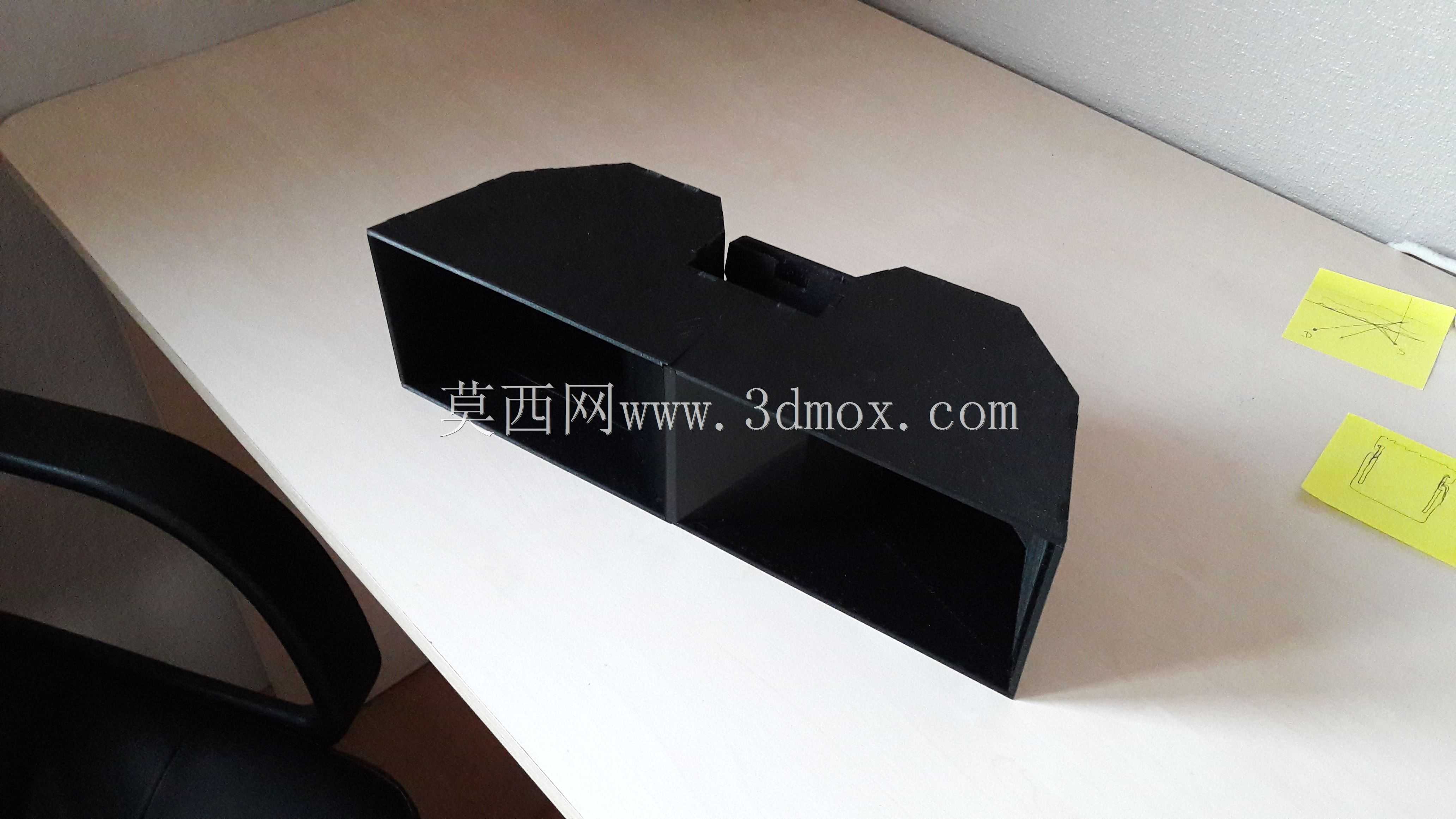

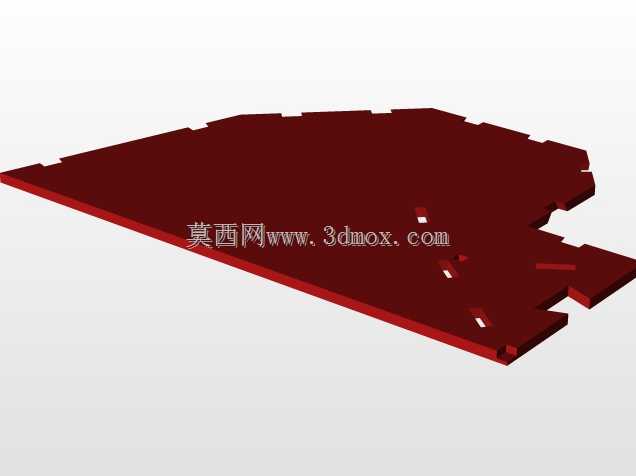

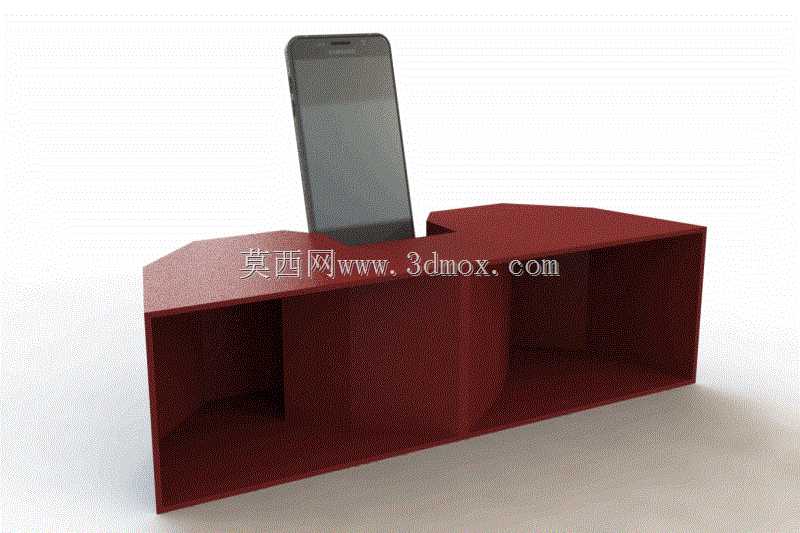

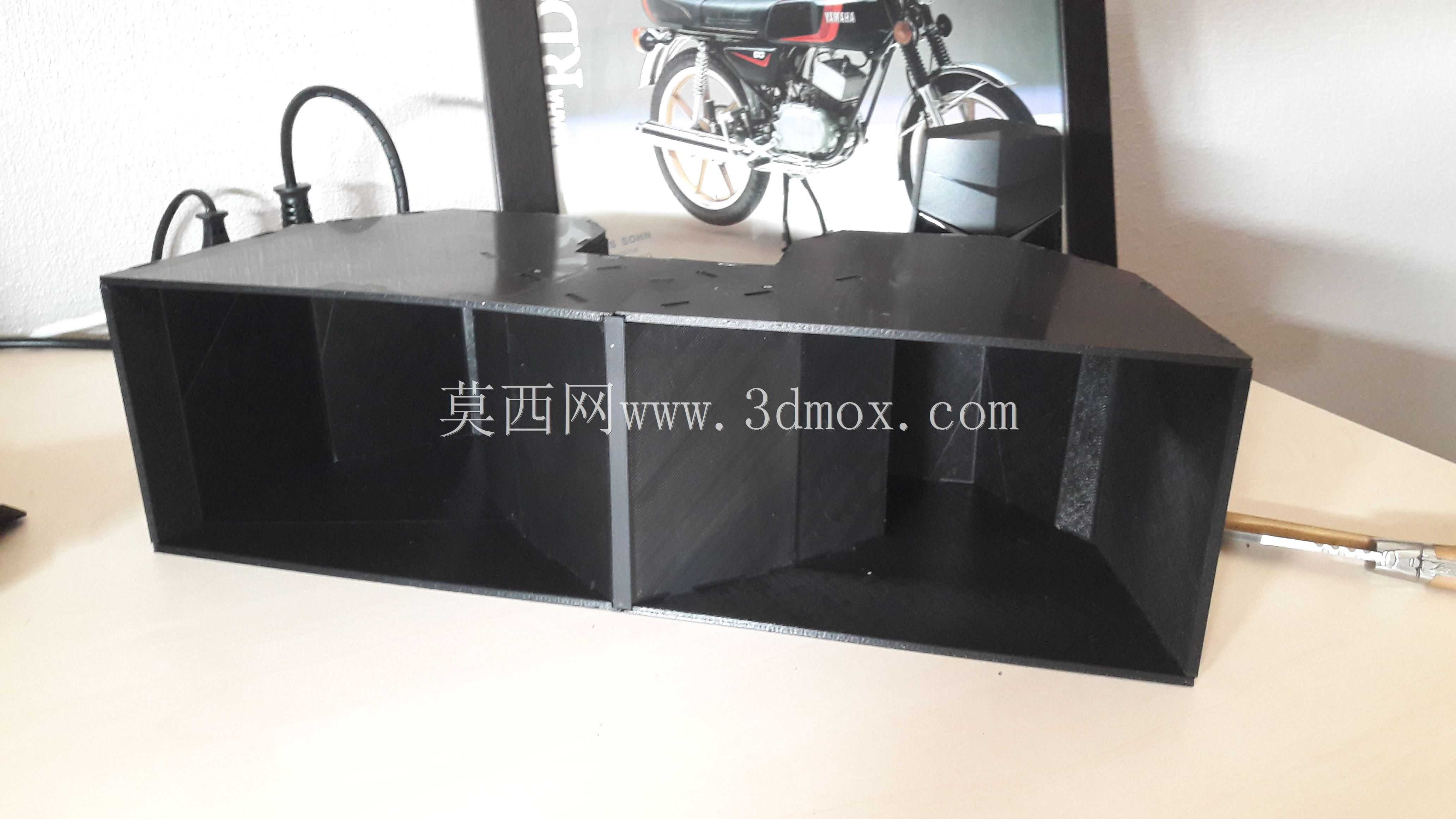

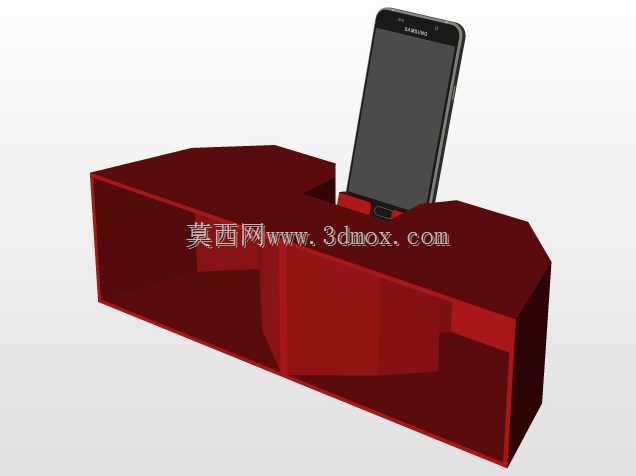

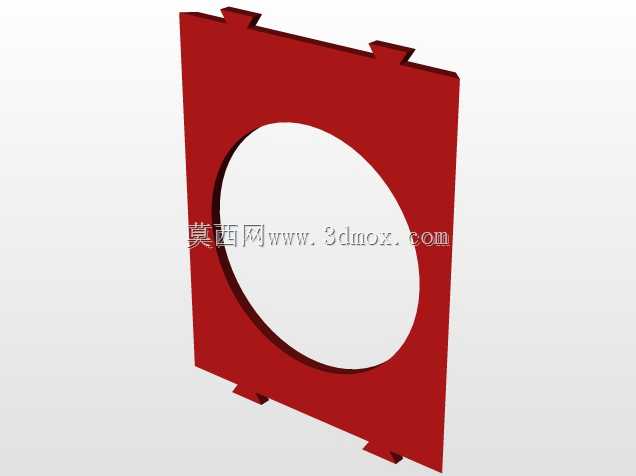

这类声号角结构主要应用在中小型影院补声、私人影厅前置扩声、桌面近场听音搭建场景，核心作用是通过号筒的声阻抗匹配特性，提升驱动单元的中高频辐射效率，压缩声波扩散角度，让指定听音区域内的声压级分布更均匀，减少墙面反射带来的声染色问题。从结构设计逻辑来看，整体采用多格分隔的径向号筒路径，每个独立声腔对应一个发声单元的安装位，腔体内壁做平滑过渡曲面，没有直角突变结构，避免声波在腔体内形成驻波干扰，分隔筋的厚度控制在3D打印工艺可实现的最小壁厚区间，既保证结构刚性，又不会占用过多声腔通流面积。安装边界上，号筒的发声端面为平直矩形结构，可直接贴合固定在影院银幕后方的安装框架上，背部预留的单元安装位做了环形止口，适配常规小口径压缩驱动单元的安装尺寸，不需要额外做转接法兰即可完成装配，整体外轮廓做了斜切收边处理，多只同型号号筒拼接组成线阵列时，相邻单元的声路径不会出现结构干涉，拼接后的号角面可形成连续的声辐射面。设计过程中优先考虑了熔融沉积3D打印的工艺特性，所有结构均做了自支撑设计，腔体内侧的曲面倾斜角度大于45度，打印时不需要添加内部支撑，避免后期拆除支撑破坏内壁平滑度影响声学性能，外壁的加强筋沿声腔走向布置，既可以降低打印过程中的翘曲变形量，又能提升整体结构的抗谐振能力，减少大音量下的结构共振杂音。实际使用中，这类缩小比例的号筒结构也可作为桌面便携扩声装置使用，搭配小口径全频单元时，不需要额外的功放增益即可获得更高的直达声压，适合近场观影、桌面影音的使用需求，结构的安装孔位均做了沉头设计，固定螺丝不会突出号筒表面，多单元阵列安装时可保持表面齐平，不会产生额外的声波衍射。
