重型定向固定脚轮三维结构设计

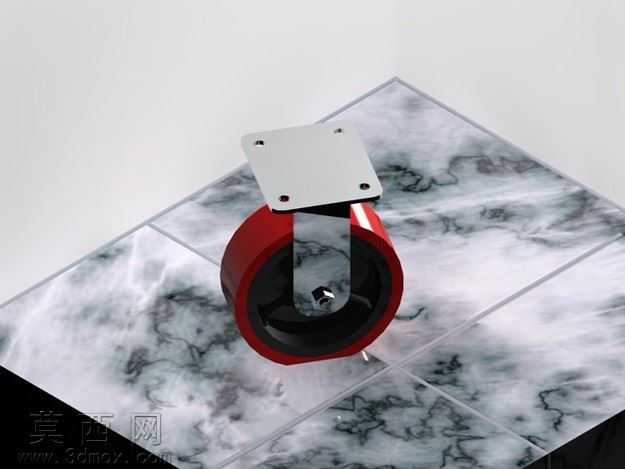

本作品为重型定向固定脚轮的三维设计成果，建模阶段采用自底向上的装配设计思路，先完成单个零件的参数化建模，再通过装配约束完成整体组合。首先构建顶部安装固定板，严格按照重型脚轮的安装孔位标准，在方形金属板上预留四个对称分布的沉头安装孔，孔位间距、孔径参数均匹配工业重型设备的安装规范，板件边缘做圆角过渡处理，避免应力集中同时提升安装操作的安全性。其次构建轮架支撑结构，采用一体式冲压成型的金属支架形态，支架上部与安装板刚性连接，下部延伸出对称的轮轴支撑臂，支撑臂上预留轮轴装配孔，孔位同轴度公差控制在合理范围内，保证轮体转动时无偏摆卡顿。轮体部分采用分层结构设计，内层为硬质轮芯，外层为高弹性耐磨轮面，建模时还原了轮面的圆弧过渡轮廓，既保证承重能力，又能降低滚动时的接触压强，适配不同材质的地面场景。渲染阶段采用写实材质方案，顶部安装板与金属轮架赋予磨砂金属材质，还原冷轧钢板冲压后的哑光金属质感，调整金属粗糙度参数模拟工业五金件的表面处理效果；轮体外层赋予红色高耐磨聚氨酯材质，添加轻微的反光与细微的表面颗粒质感，还原橡塑材质的真实触感；轮芯与轮轴部分赋予深黑色硬质工程塑料或金属材质，区分不同部件的材质属性。场景搭建采用深色反光地面，添加柔和的环境光与定向补光，通过地面的倒影效果突出脚轮的整体轮廓与结构层次，渲染角度选取斜45度视角，可同时展示顶部安装结构、侧面支撑结构与轮体形态，清晰呈现各部件的装配关系。设计过程中充分考虑重型脚轮的使用场景，固定定向的结构形式保证设备移动时的直线行走稳定性，整体结构无多余冗余设计，各部件的连接方式符合实际生产装配逻辑，模型可直接用于产品展示、结构验证以及相关设备的配套装配设计参考。
