飞机构件手柄杆端密封端盖结构

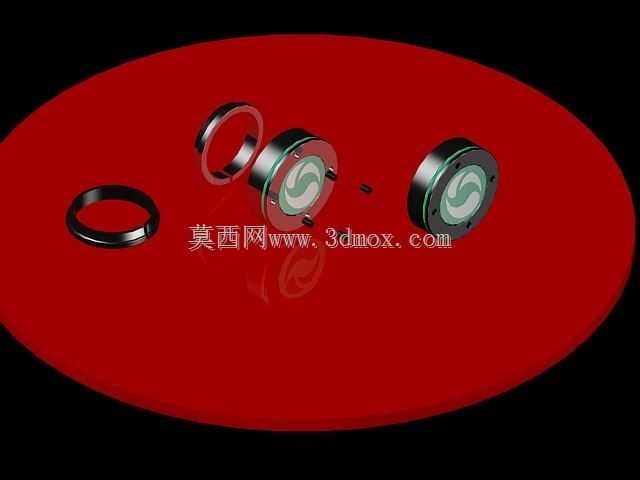

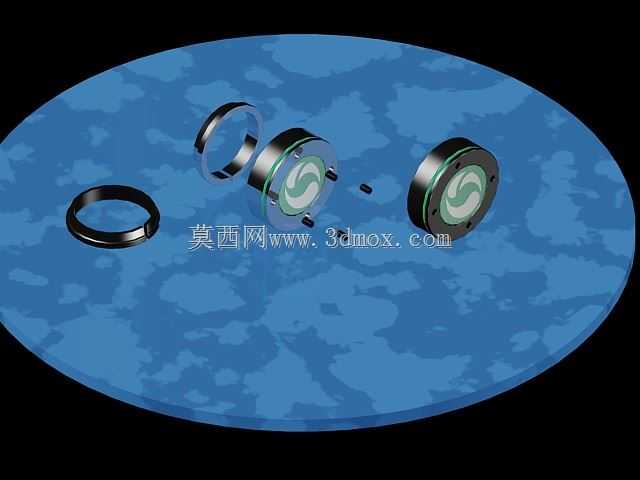

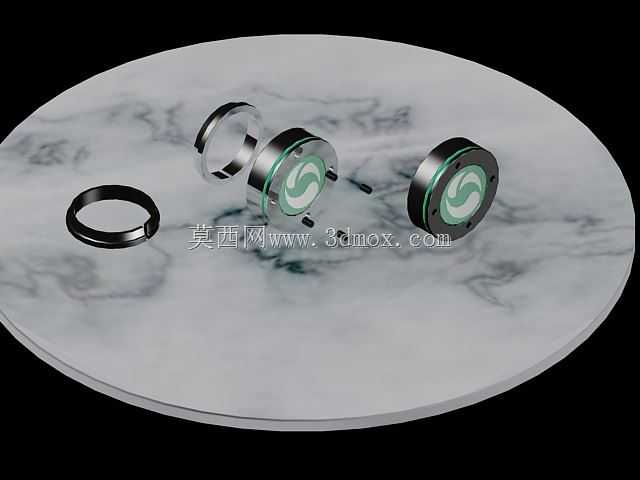

　　在小型通航飞行器操纵系统的杆系传动布局里，手柄杆端的端盖部件属于容易被忽略但直接影响操纵手感与部件寿命的细节零件，日常维护中不少操纵杆卡滞、进灰磨损的问题，根源都在端盖的密封与定位设计不到位。这套端盖结构采用分体嵌套式设计，主体端盖为圆盘式承载结构，外圈预留环形密封槽，配套的卡箍式挡圈可嵌入杆体端部的定位环槽，实现端盖的轴向限位，避免操纵杆往复推拉过程中端盖出现窜动脱落。从实际装配场景来看，这类端盖主要应用在驾驶舱内的操纵手柄杆端部，一方面要封闭杆体内部的空腔，避免飞行过程中高空低温环境下的凝露、外界粉尘进入杆体内部，锈蚀内部的传动销轴与复位弹簧，另一方面端盖外露面做了平滑的圆弧过渡处理，没有尖锐棱角，

　　避免飞行员操作过程中剐蹭飞行服或者划伤手部。设计过程中首先考虑的是安装便捷性，端盖与杆体的配合采用小间隙过渡配合，不需要额外的专用工装，只需要将配套的密封胶圈先嵌入端盖外圈的密封槽，再将端盖压入杆体端部的内孔，最后将两个半环形的卡箍挡圈卡入杆体端部的环形槽，即可完成整个端盖的装配，拆卸维护时只需要用一字起子挑出卡箍，就能拔出端盖，整个拆装过程不超过两分钟，非常适合外场快速维护作业。从安装边界尺寸来看，端盖主体的外径与杆体外径保持一致，不会突出杆体轮廓，避免操纵过程中与周边的仪表台、其他操纵杆件发生运动干涉，端盖压入杆体的深度经过匹配设计，刚好抵靠在杆体内部的限位台阶上，不会出现压入过深挤压内部传动件，或者压入过浅导致密封失效的问题。

　　端盖外露面的中心做了标识凹槽，可嵌入品牌标识或者操纵功能标识，方便飞行员快速识别对应操纵杆的功能，同时凹槽深度控制在0.3毫米以内，不会积灰也不会影响表面的平滑度。配套的密封胶圈采用耐高低温的橡胶材质，可适应-40℃到120℃的工作温度范围，满足高空飞行与地面停机的极端温差环境，胶圈的压缩量控制在合理区间，既保证密封性能，又不会因为压缩量过大导致端盖压装阻力过大，或者长期使用后胶圈过早老化失去弹性。卡箍挡圈采用弹性金属材质，开口处预留了拆装间隙，卡入环槽后自身的弹性张力可保证挡圈不会自行脱出，同时挡圈的厚度与环槽的宽度精准匹配，轴向间隙控制在0.1毫米以内，既不会因为间隙过大导致端盖出现轴向窜动产生异响，

　　也不会因为间隙过小导致拆装困难。在实际使用过程中，这类端盖除了基础的密封防护作用，还能承受一定的轴向冲击力，当操纵杆推拉到行程极限位置时，端盖可作为缓冲接触面，抵靠在杆系的限位结构上，避免杆体内部的传动件直接承受刚性冲击，延长整个操纵杆系的使用寿命。针对不同直径的操纵杆，这套端盖结构可通过调整外径与内孔配合尺寸实现系列化适配，不需要改动整体的嵌套密封与卡箍定位结构，大幅降低了系列化设计的建模与出图工作量，结构的通用性较强。建模过程中对所有配合面都做了公差匹配设计，密封槽的尺寸公差按照胶圈的密封要求设定，卡箍槽的尺寸公差按照弹性挡圈的安装标准设定，端盖与杆体配合的圆柱面给出了合理的形位公差要求，保证加工完成后零件的装配一致性，避免出现批量装配时部分零件过松或者过紧的问题。外露表面做了哑光氧化处理，既提升了零件的耐腐蚀性能，也避免驾驶舱内强光下出现反光干扰飞行员视线，细节处理完全符合航空类操纵部件的设计规范。
