TapfloTR20气动隔膜泵结构设计

　　这款Tapflo TR20规格的气动泵，核心面向中小流量流体输送场景设计，额定输送能力可达20L/min，在精细化工加料、小型污水处理药剂投加、实验室流体循环、食品行业小批量物料转运等场景中适配性极强。从实际工程应用角度看，气动驱动的动力形式让它天生具备防爆特性，在存在挥发性易燃易爆介质的工况下，无需额外做电气防爆处理即可部署，相比电动泵省去了防爆电机、防爆接线盒等配套成本，也规避了电气线路老化带来的安全隐患。

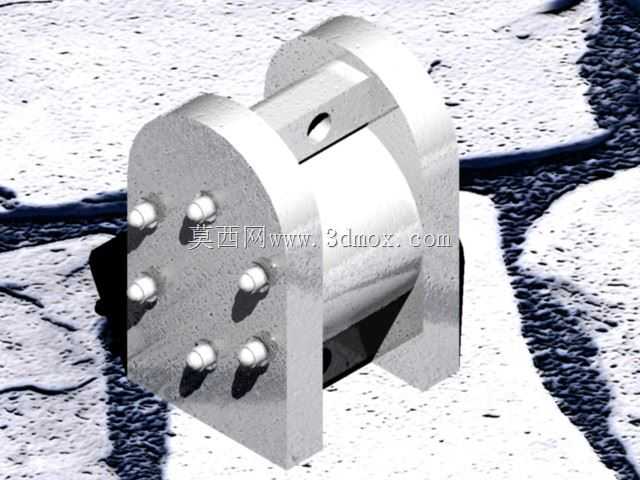

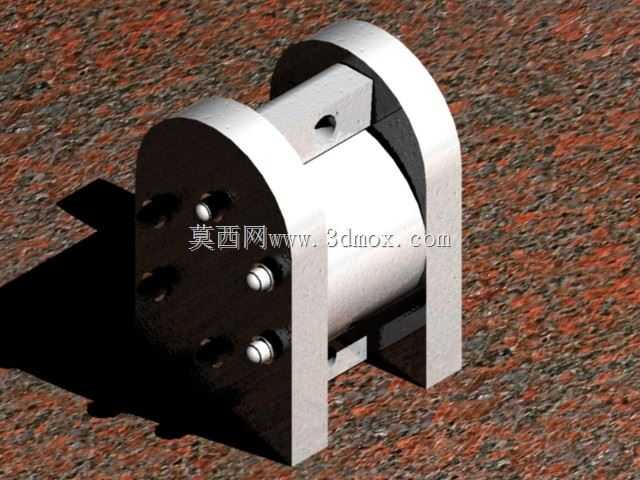

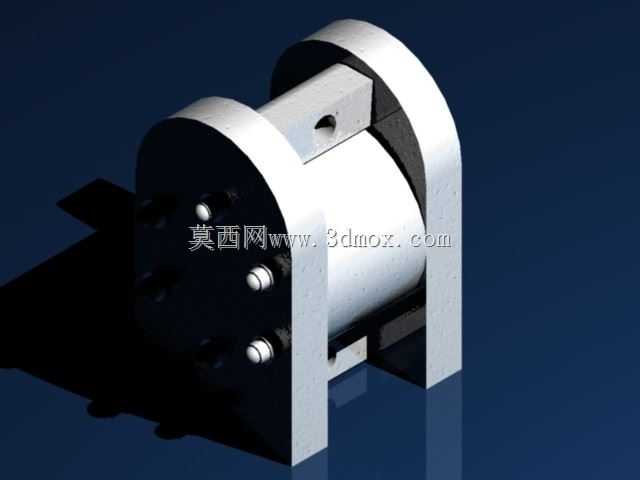

　　从结构设计思路来看，这款泵采用对称式夹装布局，两侧立式支撑脚与中部泵腔、气动驱动端形成稳定的框架式结构，没有多余的外凸悬臂部件，整体抗振性能优异。泵体的进出液接口设置在端盖侧部，接口朝向可根据安装管路走向做90度旋转调整，适配不同的管路排布需求，不需要额外加装弯头转接，能减少管路流阻与泄漏点。支撑脚的安装孔位采用长圆孔设计，现场安装时可允许一定的位置偏差，降低安装基座的加工精度要求，对于现场改造类项目十分友好。

　　功能特性层面，这款气动泵依靠压缩空气作为动力源，可通过气源压力的线性调节实现输出流量、输出扬程的无级调整，不需要配套变频控制系统即可实现流量调控，在需要精准控制加料量的工况下，搭配节流阀即可实现稳定的定量输送。泵的过流部件无旋转密封结构，依靠隔膜往复运动实现流体抽吸与压出，不存在轴封泄漏的问题，输送腐蚀性介质、易挥发介质、含细小颗粒的介质时，不会出现常规离心泵轴封磨损漏液的故障，日常维护仅需定期检查隔膜片磨损情况即可，维护成本远低于同流量级别的电动离心泵。

　　从安装边界尺寸来看，这款泵整体结构紧凑，整机宽度控制在200mm以内，高度不超过220mm，轴向长度约180mm，占用安装空间极小，可直接集成在小型移动加料设备、实验台架、紧凑型流体处理机组内部，不需要预留过大的检修空间，日常维护时仅需拆下端盖紧固螺栓即可更换内部易损件，侧面预留的操作空间仅需50mm即可完成拆装作业。泵体底部支撑脚的安装孔距经过标准化设计，可直接适配市面上多数小型泵类通用安装基座，替换同规格其他品牌气动泵时不需要重新加工安装底座，降低设备改造成本。

　　在实际选型适配时，这款泵的气动驱动端与流体腔完全隔离，输送的介质不会接触到动力部件，因此可输送高纯度的化学试剂、食品级原料，不会造成介质污染。同时气动泵具备自吸能力，不需要提前灌泵即可抽吸低位槽罐内的介质，自吸高度可达3-4米，在槽车卸料、地坑积液抽排等场景下无需额外配置引液装置，开机即可正常工作。泵的启停可通过气源通断直接控制，空载运行时不会出现泵体烧毁的故障，在间歇式运行的工况下可靠性更高，不需要配置复杂的空载保护装置。

　　从三维建模的角度看，这款泵的所有零部件均采用参数化建模，各部件的配合公差、装配间隙完全按照实际生产加工标准设定，支撑脚的厚度、端盖的螺栓排布、隔膜的压装结构都做了1:1还原，可直接用于设备布局的干涉检查、安装模拟、管路走向设计，也可作为气动类泵产品结构设计的参考原型，帮助设计人员快速理解气动隔膜泵的夹装式结构布局、动力传递路径、密封设计要点。建模时对泵体的圆角过渡、螺栓头沉槽、接口螺纹规格都做了精准还原，没有做简化处理，导入工程软件后可直接生成工程图用于安装基座设计、管路配套设计。
