格兰富DDI222电磁驱动隔膜式加药装置结构

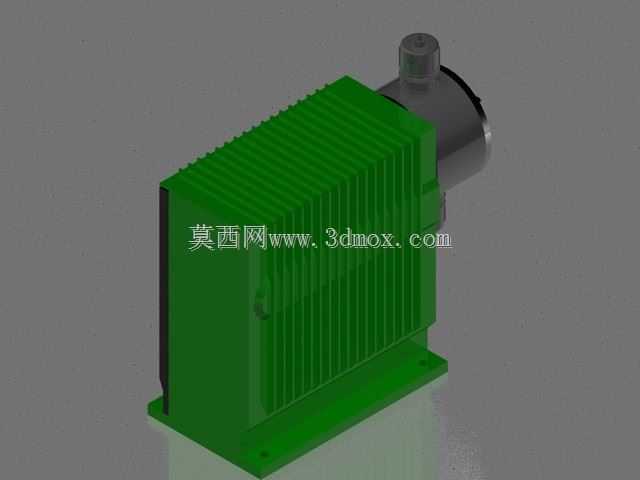

　　在市政水处理、工业循环水系统、化工制程药剂投加、泳池水质维护这类需要精准控制药剂注入量的场景里，隔膜式计量加药泵是核心投加执行部件，这款DDI系列的加药结构，针对小流量高精度投加需求做了针对性的结构优化，区别于传统机械隔膜泵的传动结构，它采用电磁驱动的动力输出方式，省去了复杂的齿轮减速、曲柄连杆传动组件，整体结构更紧凑，日常运维的拆检点更少。从结构布局来看，整机采用控制端与液力端分侧布置的设计，带散热鳍片的绿色壳体部分是电磁驱动与控制电路的容纳腔，表面的竖向鳍片不是装饰结构，是针对电磁线圈连续工作发热设计的自然散热结构，不需要额外加装散热风扇，就能满足长期连续运行的温升控制要求，这也让设备可以适配密闭的机柜内安装场景，

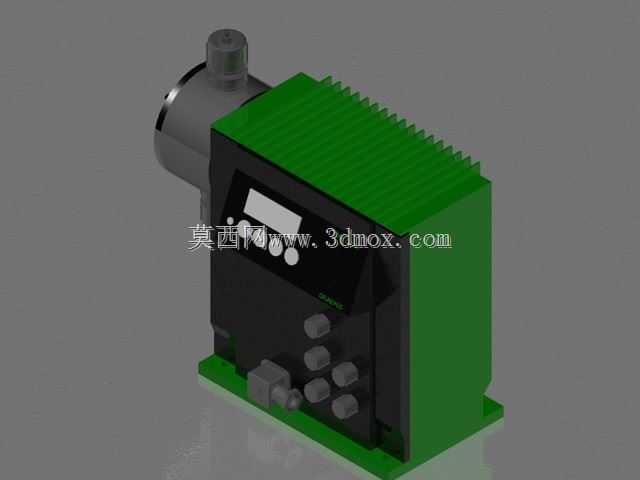

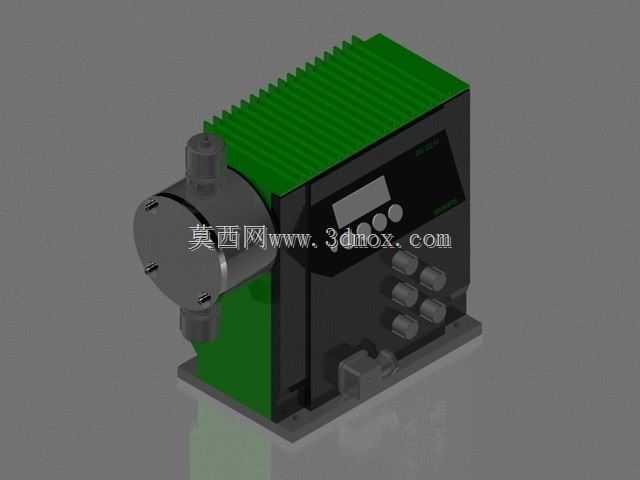

　　不用预留额外的风扇散热通风空间。前端黑色面板区域集成了参数设置按键与状态显示窗口，操作人员不需要打开设备外壳，就能直接在面板上调整投加频率、冲程长度，实时查看设备运行状态、故障报警信息，面板的按键采用凸起式防水结构，即使在有药剂溅洒的潮湿投加间环境里，也能避免液体渗入控制腔造成电路故障。液力端布置在设备侧方，采用侧进侧出的管路接口设计，接口做了标准管螺纹适配，现场安装时不需要额外做转接接头加工，就能对接常用的PVC、不锈钢加药管路，液力端的泵头材质采用耐化学腐蚀的工程塑料，能够适配酸碱类水处理药剂、絮凝剂、阻垢剂、消毒药剂等多数常用工业化学药剂的输送需求，不会出现普通金属泵头长期接触药剂被腐蚀漏液的问题。做设备布局设计时要注意，

　　这款泵的安装底座是一体化的平板支撑结构，底部预留了标准的螺栓固定孔位，安装时需要保证泵体处于水平姿态，不能倾斜安装，否则会影响隔膜的往复运动精度，长期倾斜运行还会造成隔膜单侧磨损，缩短密封件的更换周期。设备的控制腔与液力端之间做了多层密封隔离，即使液力端出现隔膜破损漏液的情况，药剂也不会渗入控制电路部分，漏出的液体会顺着泵体下方的预留导流槽排出，方便运维人员及时发现隔膜故障，避免故障扩大影响整个加药系统运行。从投加精度控制来看，这款结构的冲程调节范围可以覆盖额定流量的0到100%，配合电磁驱动的频率调节，能够实现非常宽的流量调节区间，在现场系统负荷波动、需要调整药剂投加量的时候，不需要更换泵体或者更换泵头组件，

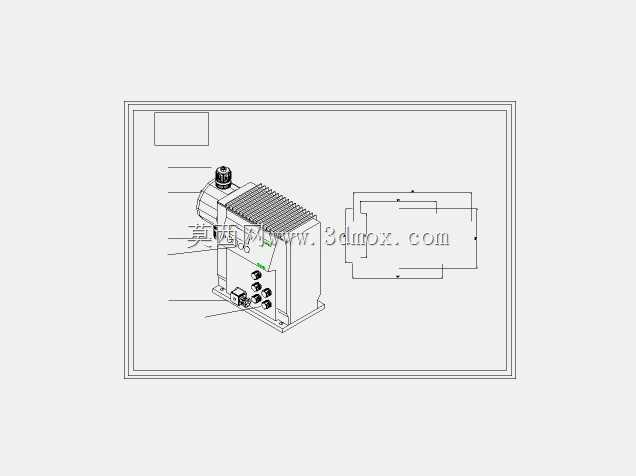

　　只需要在面板上调整参数就能匹配新的投加量需求，适配性很强。在三维建模过程中，要重点还原隔膜腔的运动行程边界，避免做装配干涉检查时出现误判，同时要注意散热鳍片的间距与厚度比例，还原真实的散热结构尺寸，不能为了建模省事把鳍片做成等厚无拔模的结构，实际生产中这些鳍片是壳体注塑成型的，带有微小的拔模角度，安装接口的螺纹深度、密封槽的尺寸也要严格按照实际安装边界还原，方便设计人员直接调用模型做加药系统的管路布局、机柜开孔设计，不用再反复核对安装尺寸。另外要注意，设备背部的接线腔位置做了防水格兰头的安装位，建模时要预留出接线的弯曲空间，避免现场安装时出现线缆弯折半径不足、接线操作空间不够的问题，很多新手做加药间布局时容易忽略接线与管路操作的预留空间，导致后期安装维护时要拆改周边支架，提前在模型里把这些操作边界还原，能大幅减少现场施工的整改工作量。
