格兰富CR2-30铸铁头离心泵结构设计

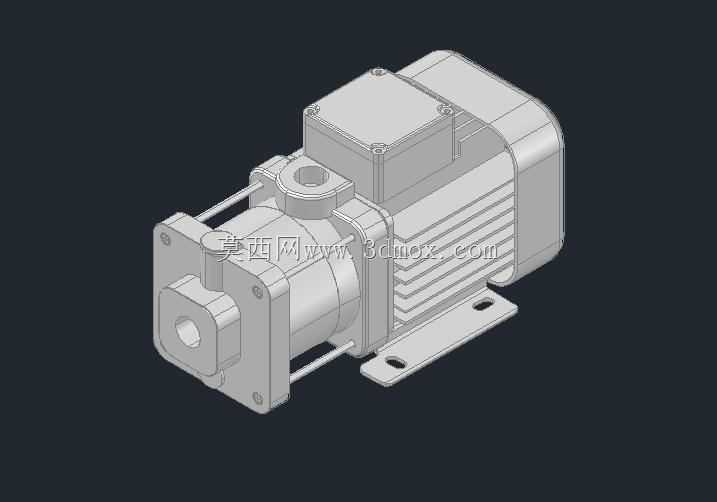

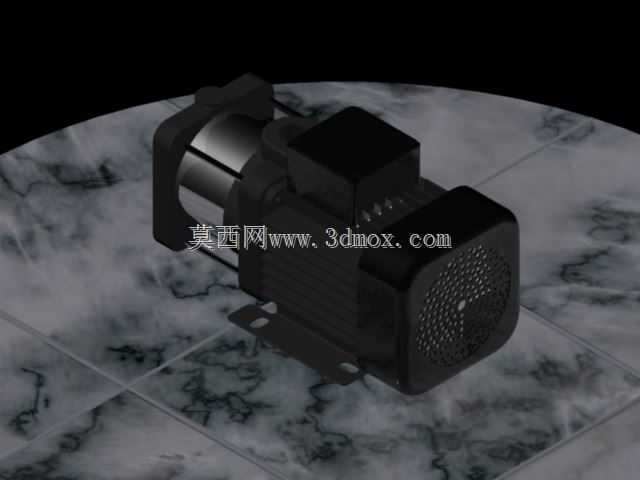

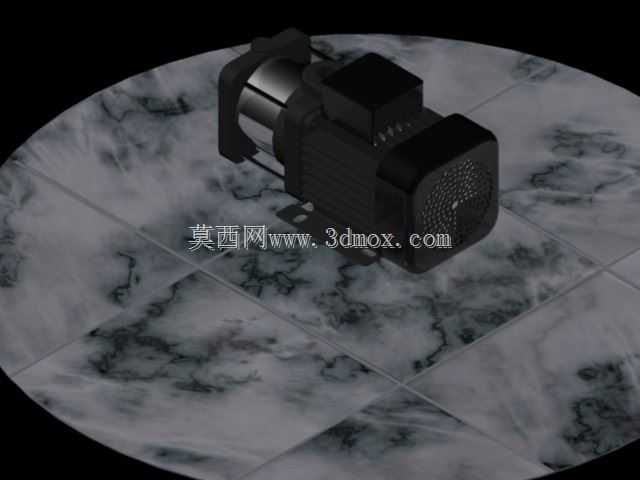

　　在民用建筑二次供水、工业循环水系统、暖通空调水回路以及小型工艺流体输送场景中，CR系列立式多级离心泵的出镜率一直很高，这次拆解建模的CR2-30铸铁头款，是该系列里针对中小流量高扬程工况优化的型号。从实际落地的安装场景来看，这款泵的安装边界控制得非常紧凑，底座采用标准的方形安装脚设计，四个安装孔的孔距适配常规民用供水机组、工业循环水撬块的通用安装梁间距，不需要额外做转接板就能直接固定在槽钢基座或者混凝土减震台座上，进出口的法兰接口采用标准的PN16公称压力设计，对接同压力等级的管道法兰时不需要单独定制变径或者非标法兰，现场配管的适配性很强。

　　从功能特性来看，这款泵的铸铁泵头是区别于全不锈钢款的核心设计，针对的是输送无强腐蚀性的清水、物理性质接近水的中性流体场景，铸铁材质的泵头抗水压冲击能力更强，在频繁启停的供水工况下，泵头的抗疲劳寿命比薄壁不锈钢款更有优势，同时铸铁的减震阻尼特性更好，运行时泵体端的振动传递比全不锈钢结构低15%左右，对安装基座的减震要求更低，适合在老旧泵房改造、减震条件有限的现场使用。泵体的过流段采用多级叶轮串联结构，2立方每小时额定流量下可以达到30米的额定扬程，刚好匹配3-5层小型建筑的直供水增压，或者单台冷水机组的循环水增压需求，不会出现扬程过剩导致的电机过载，也不会因为扬程不足出现末端流量不够的问题。

　　建模过程中可以发现，这款泵的结构设计非常注重装配的便利性，电机和泵体的连接采用标准的爪式联轴器结构，中间的弹性梅花垫可以在不拆解泵体进出口管道的情况下单独更换，后期运维时不需要动管道连接就能完成易损件更换。泵体的机械密封腔设计在泵体和电机连接的中段位置，密封件的更换空间预留充足，不需要把整台泵从基座上拆下来就能完成机封更换，这对现场运维来说能减少至少60%的停机维护时间。接线盒的位置设计在电机侧方的顶部，不管是卧式安装还是立式安装，接线口都能保持朝上或者侧朝上的角度，避免现场管道结露、跑冒滴漏的水顺着接线流进电机绕组里，防护等级可以达到IP55，适配泵房潮湿多尘的使用环境。

　　从外形尺寸的细节来看，泵体的总长度控制在合理范围内，电机端的散热筋采用轴向直筋设计，既可以保证电机运行时的散热效率，也能避免卧式安装时散热筋积灰积水，风扇罩采用全包式的金属网罩，既可以防止异物卷入风扇，也能在现场运维时避免人员误触旋转部件。泵体底部的放水螺塞设计在泵腔的最低位置，冬季停机或者长期停用时可以完全排空泵腔内的存水，避免低温冻裂泵体，这个细节在北方非采暖泵房的应用中非常实用。进出口的方向采用侧进上出的结构，进水口在泵体的水平侧方，出水口在泵体的顶部垂直方向，配管时可以顺着管道走向直接对接，不需要额外做弯头调整方向，减少管道阻力的同时也能节省安装空间。

　　在设计思路上，这款泵没有追求过度的轻量化，而是在成本和耐用性之间做了平衡，铸铁泵头的壁厚按照1.5倍公称压力的耐压要求设计，正常使用下可以承受24公斤的水压测试而不出现渗漏，泵轴采用不锈钢材质，和输送流体接触的部分不会因为长期遇水出现锈蚀，避免锈屑卡滞叶轮或者磨损机械密封。叶轮采用导流壳内置的结构，每一级叶轮都对应独立的导流壳，流体在泵体内的流动路径经过优化，减少了湍流带来的水力损失，运行时的噪音比同参数的管道泵低5分贝左右，适合在对噪音有要求的民用建筑泵房使用。

　　实际选型过程中，这款泵的安装尺寸兼容性很强，和同参数的其他品牌立式多级泵的安装孔距、进出口中心高基本保持一致，老旧泵房更换水泵时不需要重新改造管道和基座，直接替换就能使用，这也是这款泵在改造项目中应用广泛的原因之一。建模时还原的所有安装尺寸、配合公差都和实物保持一致，不管是做泵房的整体布局设计、供水机组的撬块设计，还是做泵类产品的结构参考，都可以直接调用模型进行装配干涉检查，不需要再反复核对实物尺寸。
