大电流接插连接组件结构设计

　　在工业配电、大功率机电设备、储能系统的回路搭建场景里，大电流接插部件的可靠性直接决定整套系统的运行稳定性，本次拆解的125A规格接插组件，正是针对持续载流125A的固定回路接驳需求设计的结构方案。从实际落地的使用场景来看，这类接插件常被用在直流充电桩功率回路、工业焊机输出端、大功率UPS电源母线接驳、光伏逆变器直流侧接线等位置，需要在长期带载工况下保持接触电阻稳定，同时兼顾现场安装的便捷性与后期维护的拆装效率。

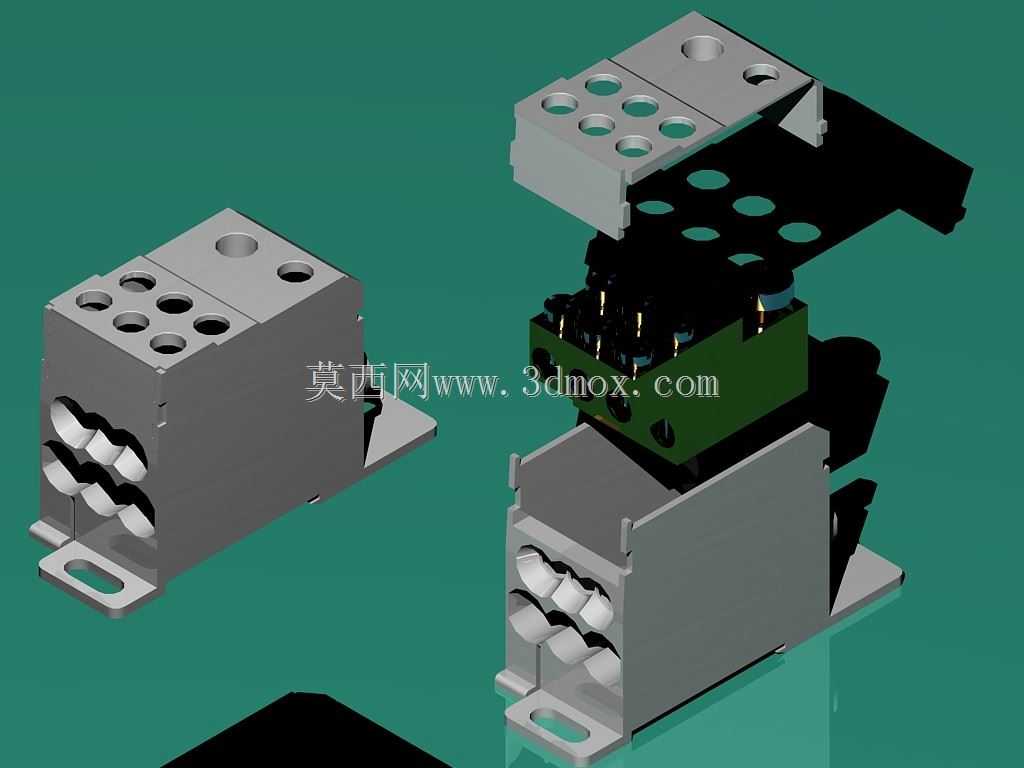

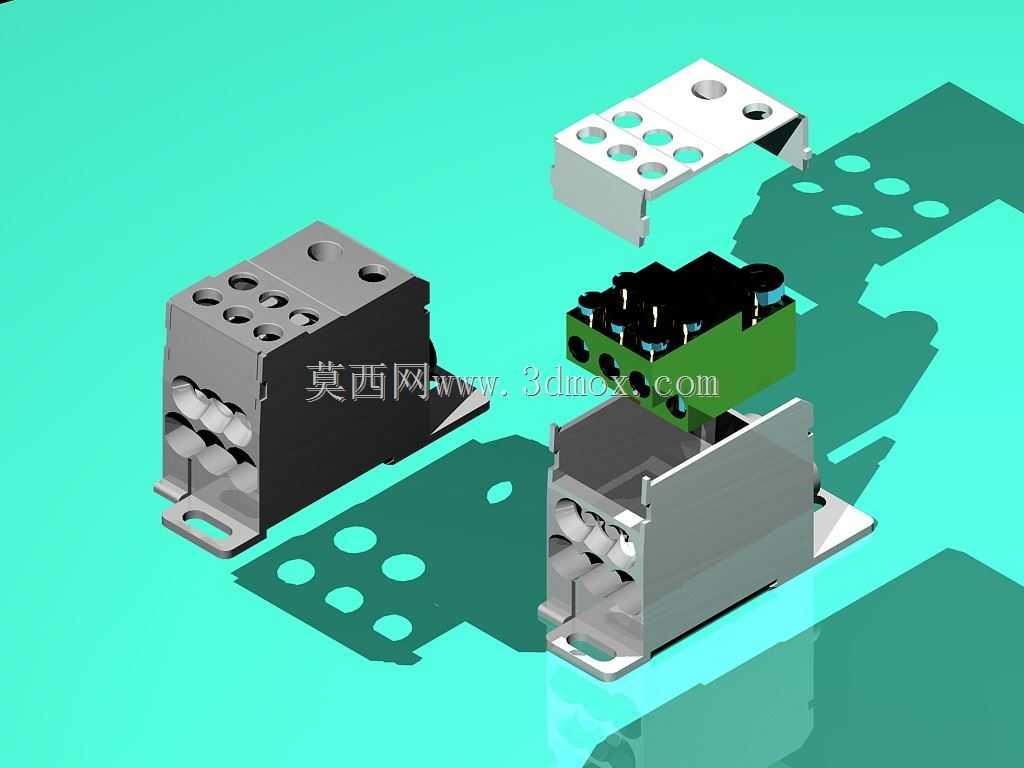

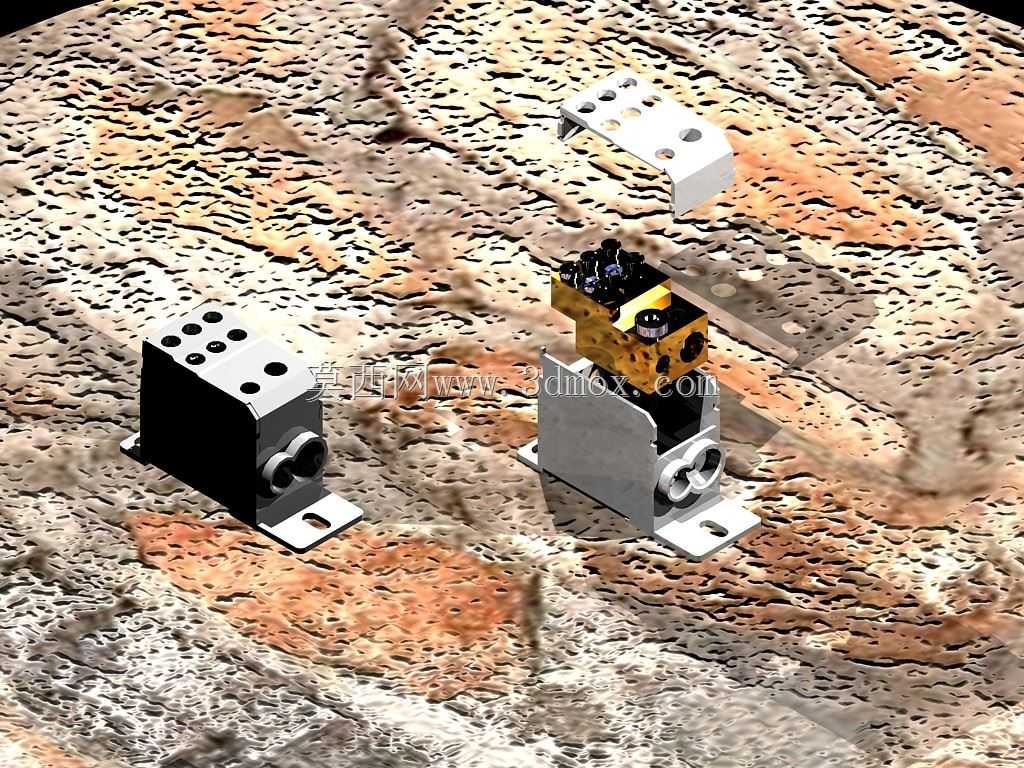

　　从结构设计的思路来看，整个组件采用分体式装配逻辑，分为固定基座、导电接触模组、上盖防护三个核心部分，没有采用一体化注塑的封闭结构，核心考量是大电流工况下的散热需求与接触件的后期维护便利性。固定基座采用带安装耳的钣金折弯结构，安装耳上预留了两个长圆形安装孔，可适配M5规格的固定螺栓，长圆孔的设计允许安装时存在±1.5mm的位置偏差，降低现场安装的对位精度要求，基座整体的安装边界尺寸控制在82mm×46mm范围内，安装面到组件最高处的垂直高度为58mm，可适配大部分电气柜内的标准安装梁间距，不会出现与相邻回路部件的空间干涉问题。

　　导电接触模组是整个组件的核心功能部分，采用铜基镀银的接触件搭配绝缘隔层结构，接触件的接触端采用冠簧式抱紧结构，当对接插片插入时，多片接触弹片会均匀贴合在插片表面，保证有效接触面积不低于120mm²，避免因接触面积不足导致的局部发热问题；绝缘隔层采用耐温125℃的阻燃PA材质，将不同极性的导电件完全隔离，爬电距离控制在8mm以上，满足低压电气设备的绝缘安全要求。上盖部分采用卡扣式固定结构，不需要额外螺丝即可扣合在基座上，既可以阻挡现场的灰尘、金属碎屑落入接触腔内部，也能防止运维人员误触带电部位，上盖表面预留的三个小圆孔是状态观察位，可直接查看内部接触件的插合到位情况，不需要拆开上盖就能确认接插状态。

　　在实际选型适配时，需要注意该组件的接插对位方向为水平直插，插合行程为18mm，插合到位后会有明显的卡扣触感反馈，不需要额外的锁紧结构即可保持接插状态，若应用在存在振动的设备场景，可搭配基座侧面预留的锁止孔加装防松卡扣，避免长期振动导致的接插松脱。组件的导电部分可适配16-25mm²的多股铜芯线缆，线缆接入端采用螺丝压接结构，压接位置设计了防滑齿纹，可增大与线缆铜芯的接触摩擦力，避免大电流工况下线缆拉脱。从散热设计的角度，基座侧面预留了两个通风缺口，可利用回路工作时的空气自然对流带走接触部位产生的热量，经实测在125A持续载流、环境温度40℃的工况下，接触部位的最高温升不超过45K，满足低压电气部件的温升限值要求。

　　很多结构设计人员在做这类大电流接插件的建模时，容易忽略安装公差与接插导向的细节，这个组件在基座的插入口位置设计了15°的导向倒角，即使对接插片存在2mm以内的位置偏差，也能顺着倒角顺利滑入接触腔，降低现场接插的对位难度；同时所有的钣金边缘都做了R1.5的圆角处理，避免安装时划伤操作人员的手部或是线缆绝缘层。在三维建模过程中，需要重点关注导电件与绝缘件之间的配合公差，绝缘隔层与导电件的配合间隙控制在0.1-0.2mm之间，既可以保证装配时的顺畅度，也不会因为间隙过大导致导电件出现晃动，影响接触稳定性。
