医用挂式氧气分流阀结构设计

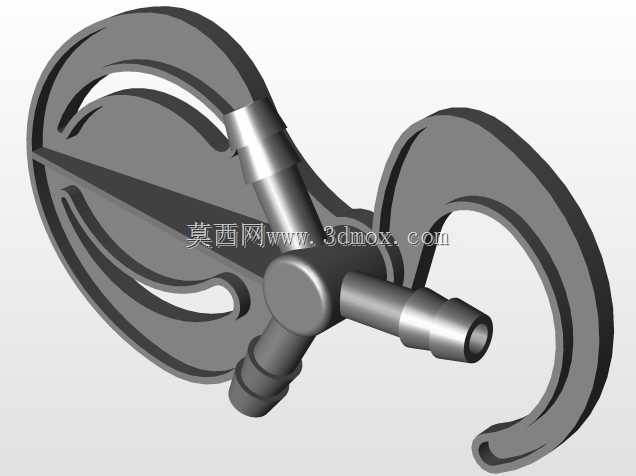

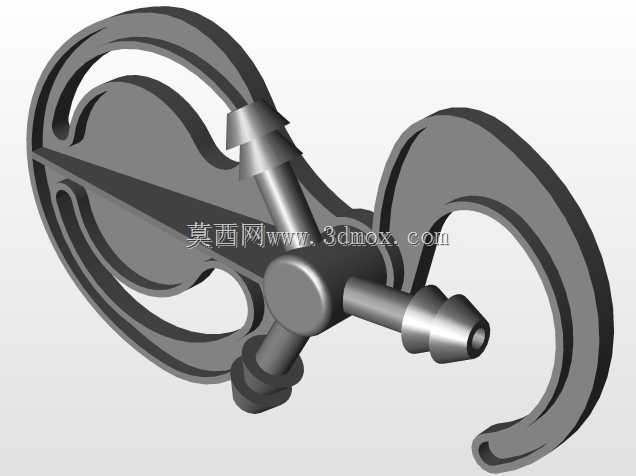

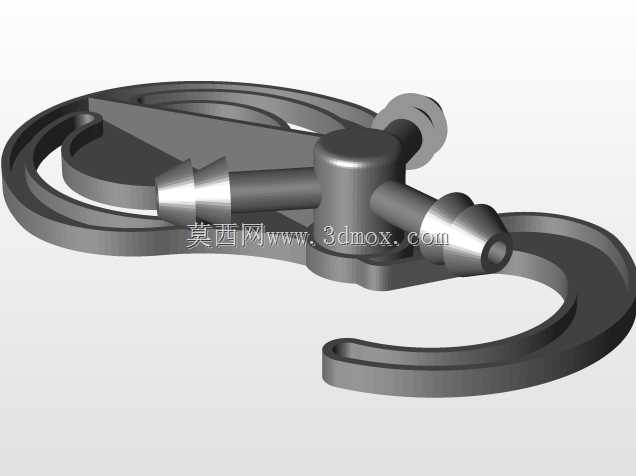

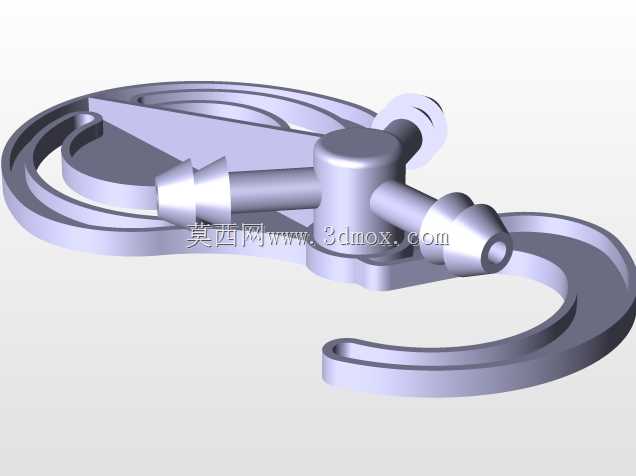

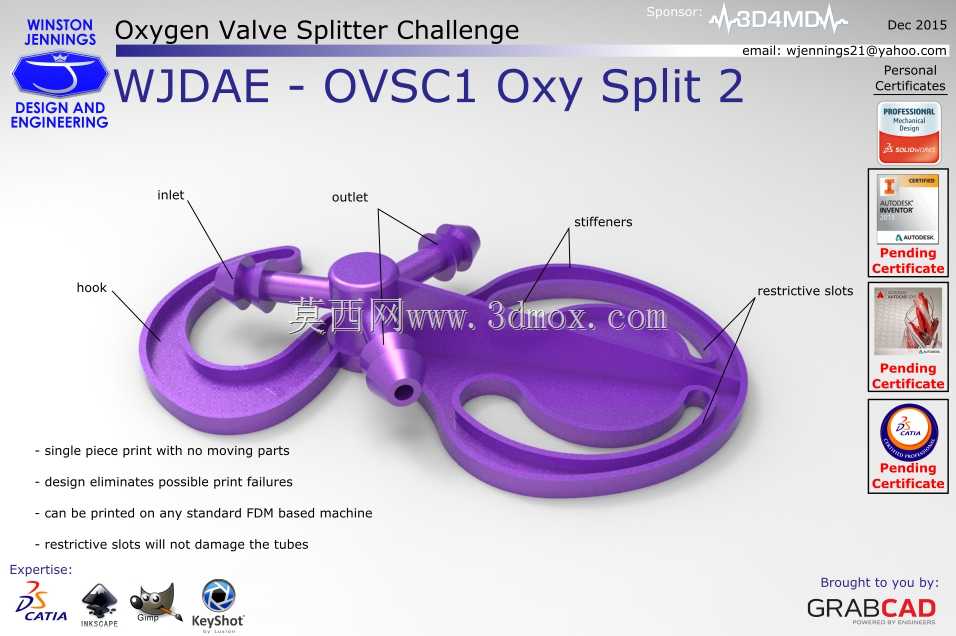

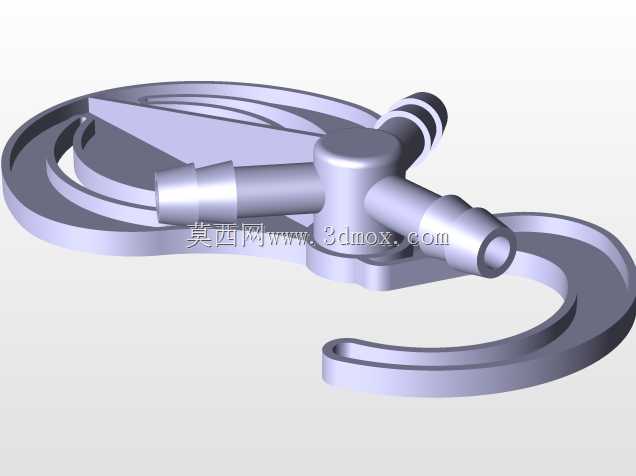

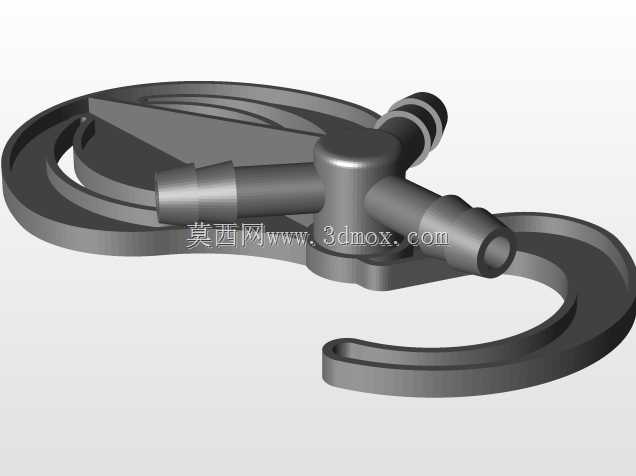

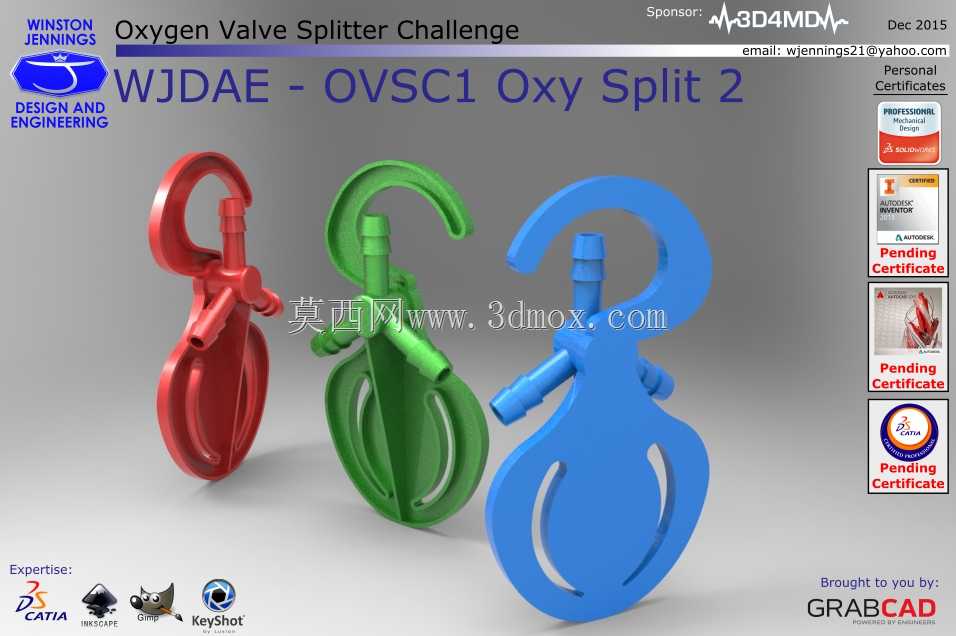

　　这款氧气分流构件主要面向临床氧疗场景的气路扩展需求，解决单路氧源无法同时为多个供氧终端供气的实际问题，常见于病房集中供氧系统、临时救治点的氧源布设环节，可在不改动原有供氧主管路的前提下，快速拓展出气路接口，适配床旁吸氧、雾化治疗等多终端同时使用的工况。整体采用挂装式集成结构，自带的弧形挂钩可直接卡挂在病床护栏、设备带侧边或者移动供氧支架的杆件上，无需额外打孔安装固定件，布设和移位都十分便捷，能适配临时救治场景下快速调整供氧点位的需求。结构设计上充分考虑了临床使用的容错性，主体的气路端口内径经过优化调整，可适配常规7mm规格的供氧管路，同时端口周边的限位狭槽做了针对性的尺寸优化，当需要适配不同外径的输气管路时，

　　仅需调整端口的配合尺寸即可完成适配，不会出现气路干涉或者结构强度不足的问题，整体结构的外轮廓控制在150mm×150mm的边界范围内，不会占用过多床旁操作空间，也不会和周边的监护设备、输液管路产生空间干涉。气路内部采用平滑的流道设计，没有直角转折或者突兀的截面变化，能最大程度降低氧气输送过程中的压损，保证各个分流端口的出气压力稳定，避免因流道阻力差异导致不同终端供氧流量不均的问题。主体采用一体注塑成型的结构思路，没有多余的拼接缝隙，日常使用中可直接采用医用消毒剂擦拭消毒，不会存在清洁死角，也避免了拼接缝隙漏气的隐患。挂钩部分和主体采用一体化结构，过渡位置做了圆弧加强处理，可承受反复挂取、管路拉扯的受力，不会出现连接处断裂的问题。

　　每个分流端口都做了阶梯式的接口设计，管路插接后可通过管路本身的弹性抱紧接口，配合端口处的微小倒锥结构，防止供氧过程中管路受拉扯滑脱，保障气路连接的可靠性。整体结构没有复杂的活动构件，日常使用无需特殊维护，仅需定期检查接口密封性即可满足长期使用需求，适配医疗机构高频次、快周转的使用特点。
