手动式管夹虎钳三维结构设计

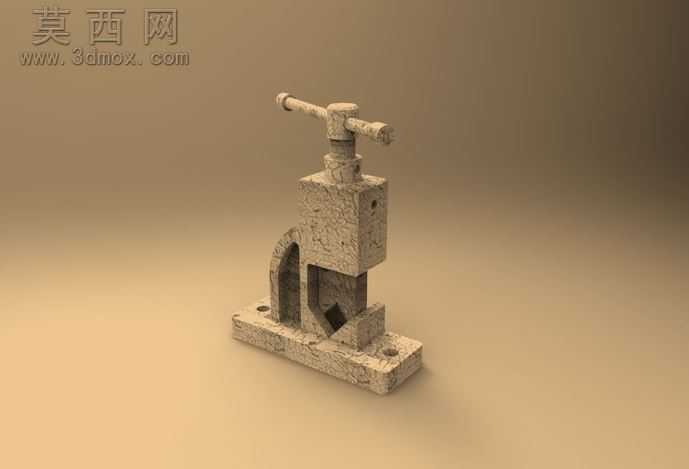

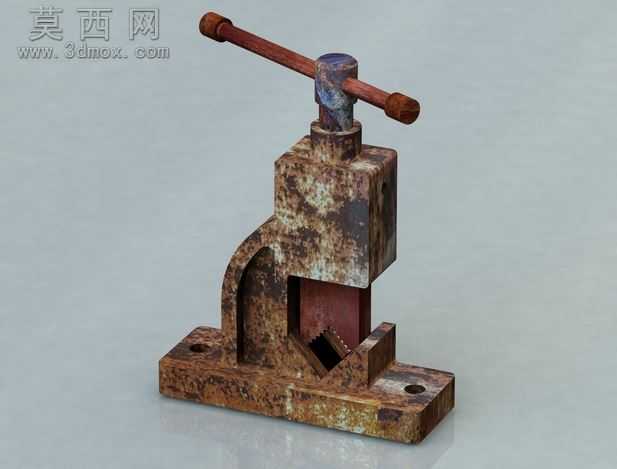

本作品为手动式管夹虎钳的三维建模作品，整体采用经典的C型床身结构搭配T型螺杆进给机构，建模过程中严格遵循机械加工工装的实际尺寸规范，将最大夹持外径设定为27.5毫米，最小夹持外径设定为8.8毫米，可覆盖常规小尺寸圆管类工件的装夹需求。建模阶段从基准平面搭建开始，首先绘制底座的安装孔位轮廓，通过拉伸特征生成带安装固定孔的矩形底座，底座表面预留的四个沉头孔可直接通过螺栓将虎钳固定在工作台面，保证装夹作业时的整体稳定性。床身部分采用一体化的C型悬臂结构，通过放样与拉伸切除结合的方式成型，悬臂内侧做了圆弧过渡处理，避免应力集中导致的结构变形，同时在床身正面预留了品牌标识的雕刻特征，还原实物的细节质感。夹紧机构部分，顶部的T型旋转手柄采用圆柱与球体组合建模，手柄与垂直进给螺杆采用同轴心配合，螺杆表面通过螺旋线扫描生成标准传动螺纹，与床身上部的螺纹孔形成螺旋传动副，转动手柄即可带动下方的压头做垂直方向的进给运动。下部的V型定位块采用对称式V型槽结构，V型夹角设置为90度，能够自动对不同直径的圆管工件进行中心定位，避免装夹时工件偏移，压头底部同样做了与V型槽适配的弧形压合面，保证夹紧时与圆管外壁充分接触，增大接触摩擦力防止工件打滑。材质渲染阶段，整体结构赋予磨砂铸铁材质，表面添加细微的铸造纹理与哑光金属质感，手柄部分做了亮面金属镀铬效果，区分操作件与主体结构的视觉差异，底座与床身的边角处添加了合理的铸造圆角，还原真实五金工装的工艺特征。整个模型的装配配合关系完全按照实际工装的装配逻辑设置，螺杆的进给行程、压头与V型块的开合距离都经过尺寸校验，既满足最小管径的装夹空间，也保证最大管径装夹时螺杆有足够的啮合长度，避免螺纹受力过大发生滑牙，整体结构紧凑，操作逻辑清晰，可作为手动夹紧工装的设计参考，也可用于机械基础教学的夹具结构演示案例。
