刀架安装底座二维工程设计图

刀架底板作为机加工工位刀具夹持系统的基础承载构件，主要应用于普通车床、小型数控铣床的工位刀架安装环节，承担刀架整体定位、切削载荷分散传递、安装面精度基准维持的核心作用，是刀具装夹系统中保障加工稳定性的关键基础零件。从实际使用场景来看，这类底板多安装在机床中拖板的安装平面上，上表面对接可转位刀架或者排刀架的安装基面，需要在频繁换刀、断续切削的工况下保持足够的结构刚性，避免因底板变形导致刀具振颤、加工尺寸超差。

设计过程中首先明确了安装边界约束，底板整体外轮廓长度控制在250mm，对应刀架安装侧的圆弧定位结构半径为50mm，主体安装区域的内凹轮廓预留了5mm的统一偏移余量，既保证刀架安装时的定位凸台有足够的配合面，也避免了加工过程中边缘应力集中导致的底板开裂。轮廓转角处统一采用R15的圆角过渡，没有采用直角结构，一方面是减少热处理环节的应力集中点，另一方面也避免安装时锐角边缘划伤操作人员或者刮损机床防护漆面。

结构设计上，底板主体采用平板式承载结构，右侧延伸的圆形凸台区域对应刀架的旋转定位轴安装位，凸台中心预留的定位孔与刀架转轴采用间隙配合，装配时通过定位销限制周向转动，配合周边的沉头安装螺栓实现完全固定。主体内凹区域是刀架本体的安装避让空间，深度方向预留了2.2mm的沉台，保证刀架安装后底面与底板上表面完全贴合，不会出现悬空导致的装夹翘曲。所有安装孔的位置都对应机床拖板的标准T型槽间距设计，不需要额外加工转接板就可以直接适配多数中小型机床的安装接口，降低现场改装的工作量。

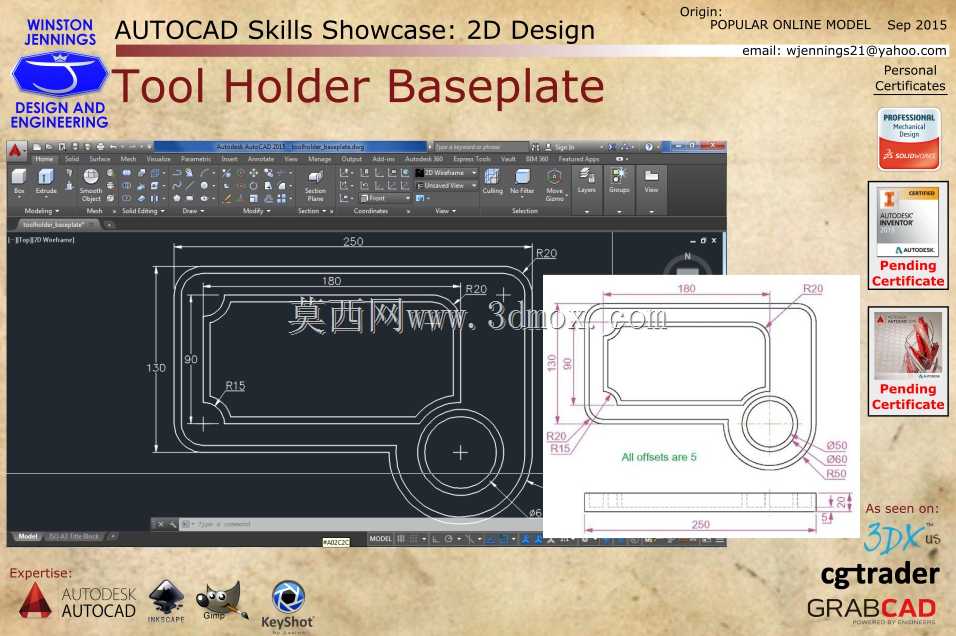

从建模逻辑来看，整个零件的绘制完全遵循二维工程图的规范，所有尺寸标注都从统一基准出发，长度方向以底板左侧端面为基准，宽度方向以底板下边缘为基准，圆弧结构单独标注圆心定位尺寸，避免多基准导致的加工累积误差。轮廓线的绘制严格区分粗实线、细实线、标注线的层级，所有圆角、偏移结构的尺寸都做了明确标注，没有模糊的未注尺寸需要现场推断，加工人员拿到图纸可以直接按照标注尺寸下料、铣削、钻孔，不需要二次核对设计意图。

实际选型使用时，这类底板多采用45号钢加工，表面做发黑处理提升防锈能力，安装时需要保证底板上下平面的平面度公差在0.02mm以内，避免安装后刀架出现倾斜，直接影响加工孔系、外圆的同轴度与垂直度。如果用于重载切削工况，还可以在底板与机床拖板之间增加定位键，进一步提升抗切削冲击的能力，避免大进给切削时底板出现位移。
