紧凑型螺旋荧光灯三维结构设计

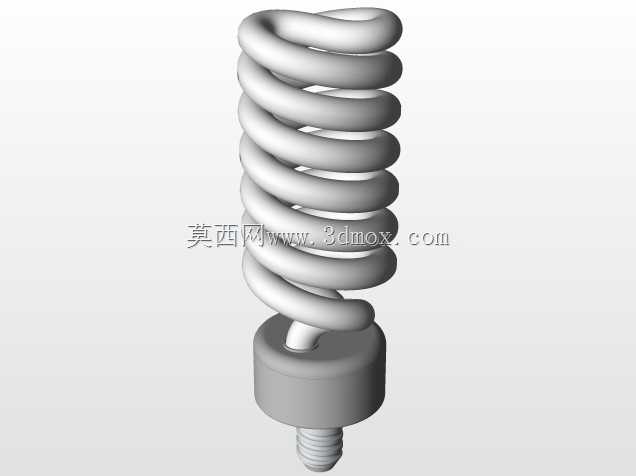

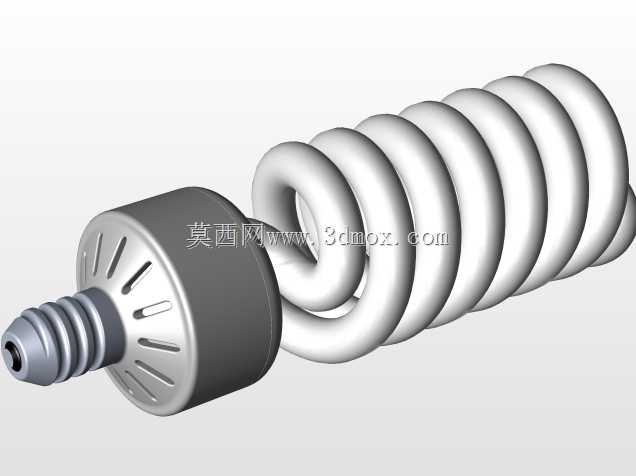

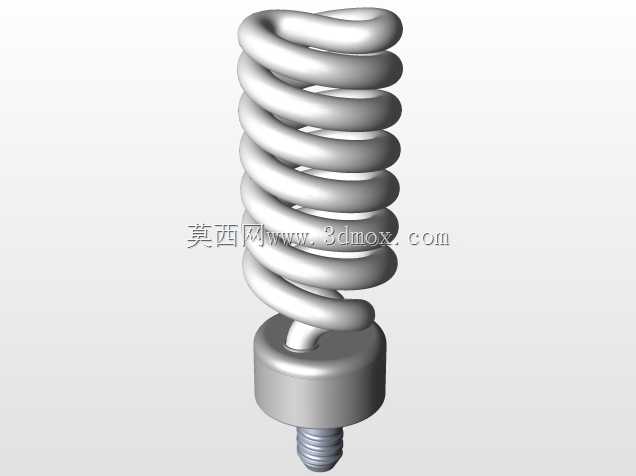

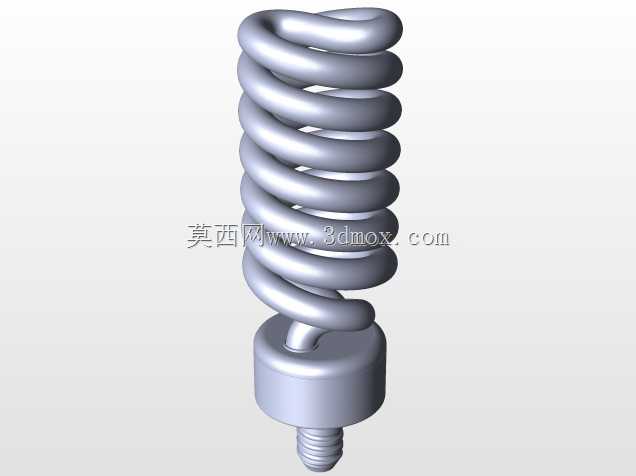

日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的核心照明器件，这类产品的结构设计直接影响装配效率、散热表现与光学输出效果。从结构组成来看，该款荧光灯分为螺旋发光管段、中部塑壳镇流舱、端部螺纹灯头三个核心装配段，螺旋灯管采用多圈等距螺旋卷曲形态，在有限的轴向尺寸内最大化延展发光管的展开长度，保证额定功率下的发光效率，同时控制整灯的径向占用空间，适配绝大多数常规灯具的安装腔体尺寸。中部塑壳舱体承担两个核心功能，一是容纳内置的镇流电路组件，通过壳体的筋位结构完成电路板的定位与隔振，避免运输与安装过程中的电路移位；二是作为灯管与灯头的连接载体，两端分别设计与灯管玻璃端、灯头金属件匹配的卡扣与粘接定位面，保证各部件连接的同轴度，避免整灯出现歪斜导致安装卡滞。端部的螺纹灯头采用标准E系列螺口规格，螺纹尺寸、端部触点的突出高度、绝缘基座的厚度均严格匹配通用螺口灯座的安装公差，可直接替换同规格的传统白炽灯，无需对原有灯座进行改造。设计过程中优先考虑曲面的连续过渡，螺旋灯管的曲面曲率全程保持顺滑无突变，既符合玻璃灯管弯制的工艺要求，避免弯制过程中出现管壁厚度不均导致的漏气风险，也能保证渲染与实际生产中的外观一致性。塑壳表面的散热槽沿周向均匀分布，槽深与筋宽的比例经过匹配，在不降低壳体结构强度的前提下，增大壳体与空气的接触面积，帮助镇流电路工作时产生的热量快速散出，延长内部电子元件的使用寿命。各部件的装配边界预留了合理的公差间隙，灯管与塑壳的连接位、塑壳与灯头的压接位均设计有定位止口，装配时可快速对齐，减少生产线上的对位调整时间，同时保证整灯装配完成后各段的同轴度误差控制在允许范围内，避免安装时出现螺纹咬合不顺、整灯晃动的问题。这类紧凑型荧光灯可广泛应用于家居吸顶灯、台灯、商用筒灯等各类常规照明场景，其紧凑的结构尺寸能够适配狭小的灯具安装空间，相比同功率的传统白炽灯能耗更低，使用寿命更长，结构设计上兼顾了工艺可行性、装配便利性与实际使用的可靠性。
