按动式多用途机械书写笔结构设计

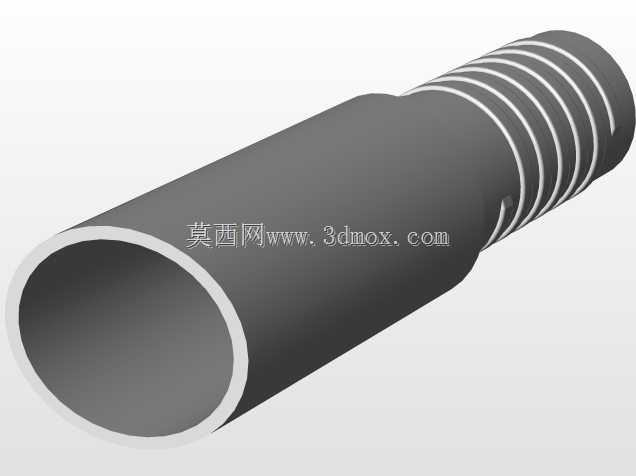

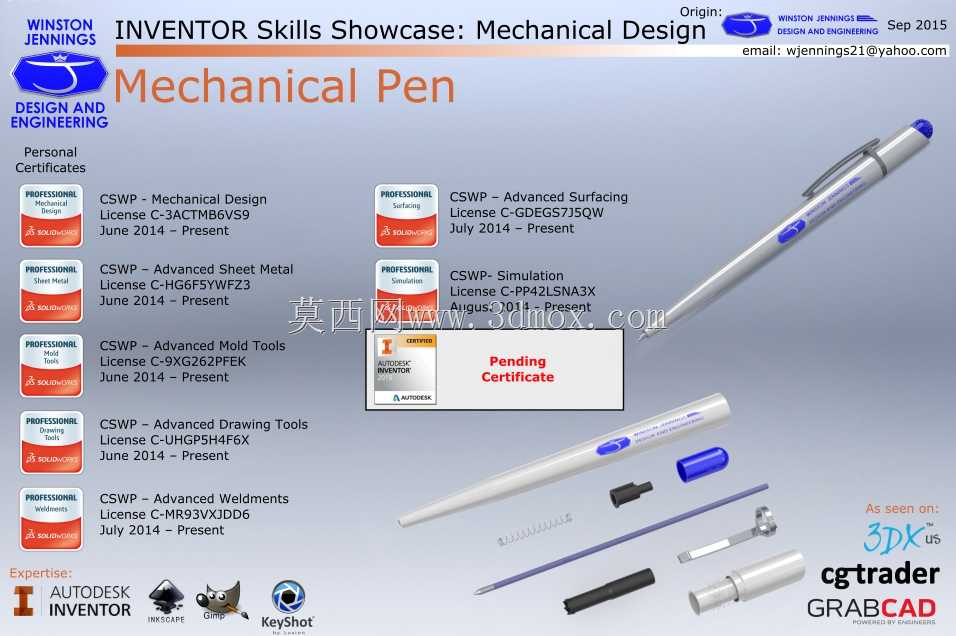

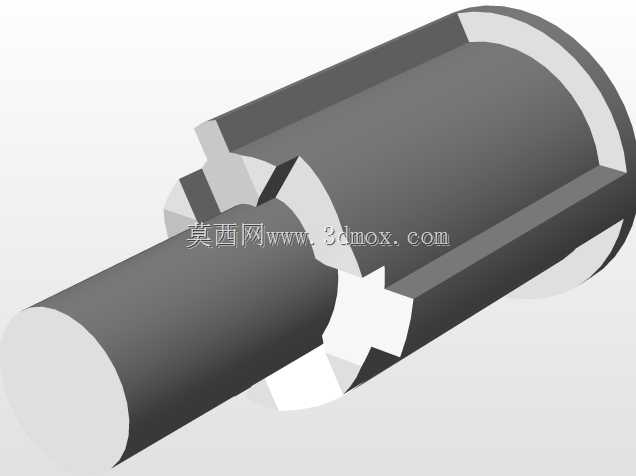

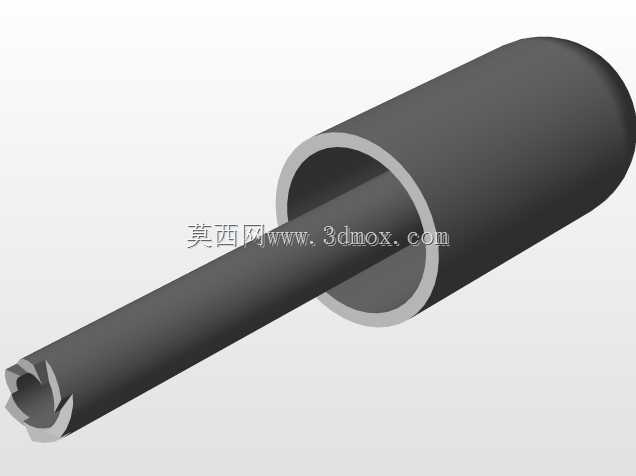

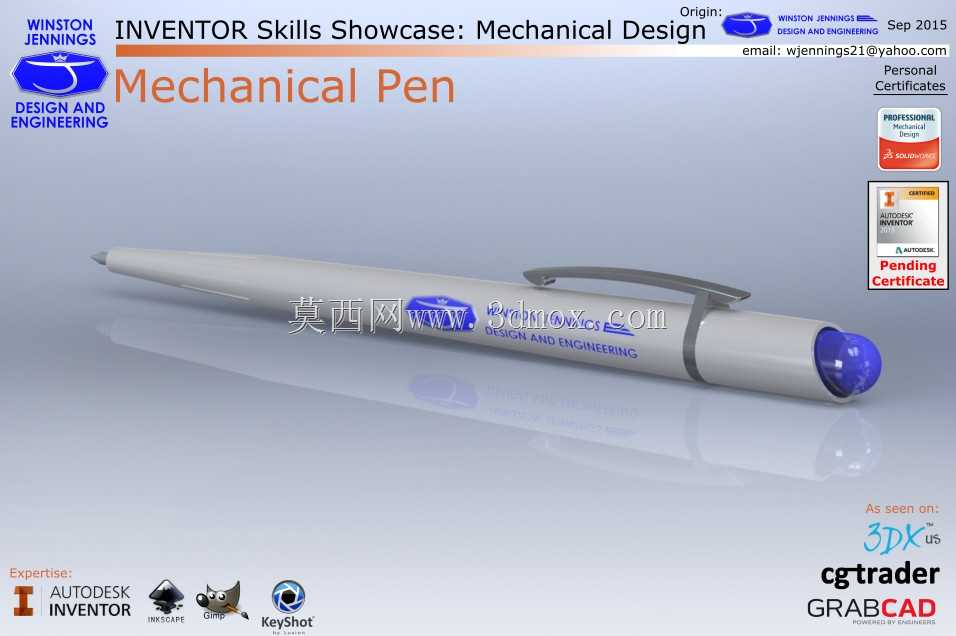

日常办公与工程绘图场景中，书写工具的结构可靠性直接影响使用体验，这款机械笔的结构设计围绕长期握持书写的受力需求展开，从笔身握持区的弧度优化到内部出芯机构的传动逻辑，都贴合实际使用中的操作习惯。笔身采用分段式圆柱结构，握持区域做了微弧收腰处理，直径控制在11mm左右，匹配成年人握持时的指腹贴合弧度，长时间书写不会产生明显的硌手感，笔身总长度控制在145mm范围内，可适配常规笔袋、工装胸口口袋的收纳尺寸，笔夹采用弹性悬臂结构，夹持厚度范围在0.3mm到2mm之间，可稳定夹持在笔记本封皮、工装口袋边缘，不会因日常走动产生滑落。内部出芯机构采用棘轮棘爪配合弹簧复位的结构，按动端设置在笔尾位置，按动行程控制在4mm，单次按动即可完成笔尖伸出锁定，再次按动触发棘爪脱开，弹簧带动笔尖组件回缩，整个传动过程无多余空行程，按动力度控制在8N到12N之间，既不会因力度过小产生误触发，也不会因按动过硬影响操作手感。笔尖出口处做了0.2mm的导向倒角，避免笔芯伸出时出现偏斜，笔芯适配常规0.5mm、0.7mm规格的通用中性笔芯与铅笔芯，更换时只需旋开笔身中段的螺纹连接结构即可完成替换，螺纹采用M10×0.8的细牙螺纹，旋合行程3圈即可完成紧固，日常使用中不会因握持施力出现松脱。笔尾的按动端做了圆弧过渡处理，表面做微磨砂纹理，避免按动时手指打滑，笔身表面的标识区域采用凹陷式设计，可粘贴定制标识或做激光打标，不会因长期握持摩擦导致标识脱落。从结构设计的角度看，这款机械笔的所有零件都采用常规可加工结构，笔身外壳可采用注塑工艺批量生产，内部的棘轮、弹簧、按动件都属于通用小尺寸五金件范畴，装配流程简单，不需要特殊工装即可完成整笔组装，在文具产品开发、机械结构教学演示场景中都可作为典型案例参考，其内部的棘轮传动逻辑也可拓展应用到小型按动式工具的结构设计中，比如小型按动式刻刀、按动式橡皮擦等产品的出刃/出芯结构都可参考这套传动方案。
