夏普液晶电视壁挂安装固定夹具设计

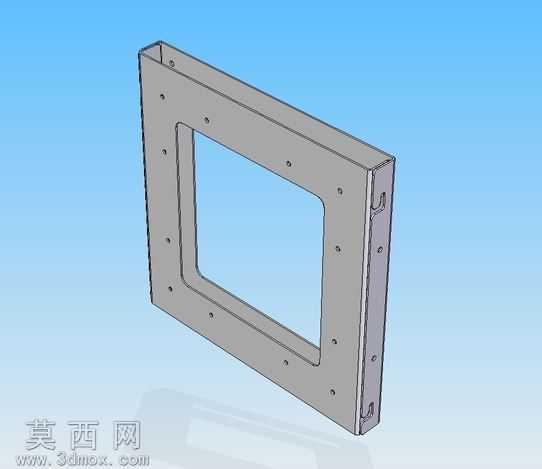

本模型为液晶电视壁挂安装专用固定夹具，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循壁挂承重件的力学设计规范，对每一处安装孔位、折弯结构、连接卡扣都做了精准的尺寸约束，确保模型可直接对接生产加工的尺寸要求。模型整体采用框型一体式结构设计，主体为冷轧钢板折弯成型的矩形框架，中间预留对应液晶电视背部散热区域的镂空窗口，既可以有效降低整体夹具的自重，又不会遮挡电视背部的散热风道，避免影响电视长时间运行的散热效率。框架四周均匀排布多组安装固定孔位，孔位位置严格匹配对应型号夏普液晶电视的背部壁挂螺孔标准，同时框架侧边设计有快装卡扣结构，可与墙体侧的挂装底座实现快速卡接定位，降低现场安装的操作难度。建模过程中对板材的折弯圆角、孔位的倒角、卡扣的配合公差都做了精细化处理，还原了钣金加工工艺的真实细节，材质设定为常规钣金件的喷塑冷轧钢板，表面做哑光细磨砂质感的渲染处理，既还原了实际产品的外观质感，也清晰展现了结构的层次关系。设计过程中充分考虑壁挂安装的承重需求，框架侧边做了双层折弯的加强结构，在不额外增加板材厚度的前提下提升整体结构的抗形变能力，避免电视挂装后出现框架下垂、变形的问题。所有安装孔位都做了沉头设计，确保固定螺丝安装后不会突出夹具表面，避免刮伤电视背部壳体，同时孔位周边做了局部的加强凸台结构，分散螺丝锁紧时的应力，防止长期使用后孔位出现开裂、滑丝的问题。模型的装配关系清晰，各结构之间的配合间隙符合钣金加工的公差要求，既可以作为壁挂夹具设计的参考方案，也可用于同类显示设备挂装结构的设计迭代，为相关安装固定件的结构优化提供可参考的三维数字模型基础。
