复合材料层合板屈曲特性仿真分析方案

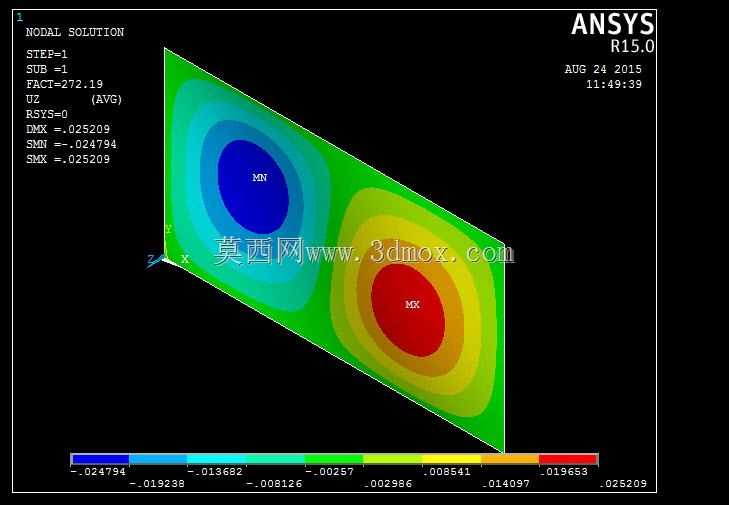

在航空航天轻量化结构、风电叶片承力段、轨道交通内饰承载件的设计环节中，复合材料层合结构的屈曲失稳是必须提前校核的核心失效形式，这类构件多采用铺层设计，在面内压缩、剪切载荷作用下，很容易在材料达到强度极限前先发生结构失稳，直接导致承载能力骤降，因此前期的屈曲模拟能大幅减少物理试验的迭代成本，缩短结构定型周期。本次仿真针对四边简支约束下的矩形复合材料层合板开展，建模阶段先按照实际铺层顺序定义各层的材料方向、弹性常数与层厚，铺层角度采用常用的对称铺层方案，保证结构的面内力学特性匹配实际工装的受力状态，建模过程中严格控制单元尺寸，在板件的应力集中区域适当加密网格，避免因网格离散误差导致屈曲因子计算偏差。从仿真得到的位移云图可以看到，层合板在一阶屈曲模态下呈现出两个半波的变形形态，两个极值位移区域分别对应板件的失稳鼓包位置，蓝色区域为法向负方向最大位移，红色区域为法向正方向最大位移，云图标尺清晰展示了各位置的位移量级，一阶屈曲因子的计算结果可直接用于评估结构的临界失稳载荷，为铺层角度优化、板厚调整提供量化依据。实际工程应用中，这类仿真结果可直接对接结构的轻量化设计，在保证临界屈曲载荷满足设计裕度的前提下，通过调整铺层比例、改变局部加强位置，尽可能降低结构自重，避免过度设计带来的材料浪费。需要注意的是，仿真过程中要严格匹配实际构件的安装边界，比如螺栓连接区域要约束对应节点的所有自由度，压块接触区域要施加均布面载荷，不能直接采用理想简支边界替代实际安装约束，否则计算得到的临界载荷会和实际测试值出现较大偏差，直接影响后续结构的可靠性判断。另外，针对带初始缺陷的复合材料构件，还可以在一阶屈曲模态的基础上施加初始几何扰动，进一步开展后屈曲分析，得到结构失稳后的承载能力变化曲线，为结构的失效预警设计提供参考。
