金属切削加工用方头拉削刀具结构设计

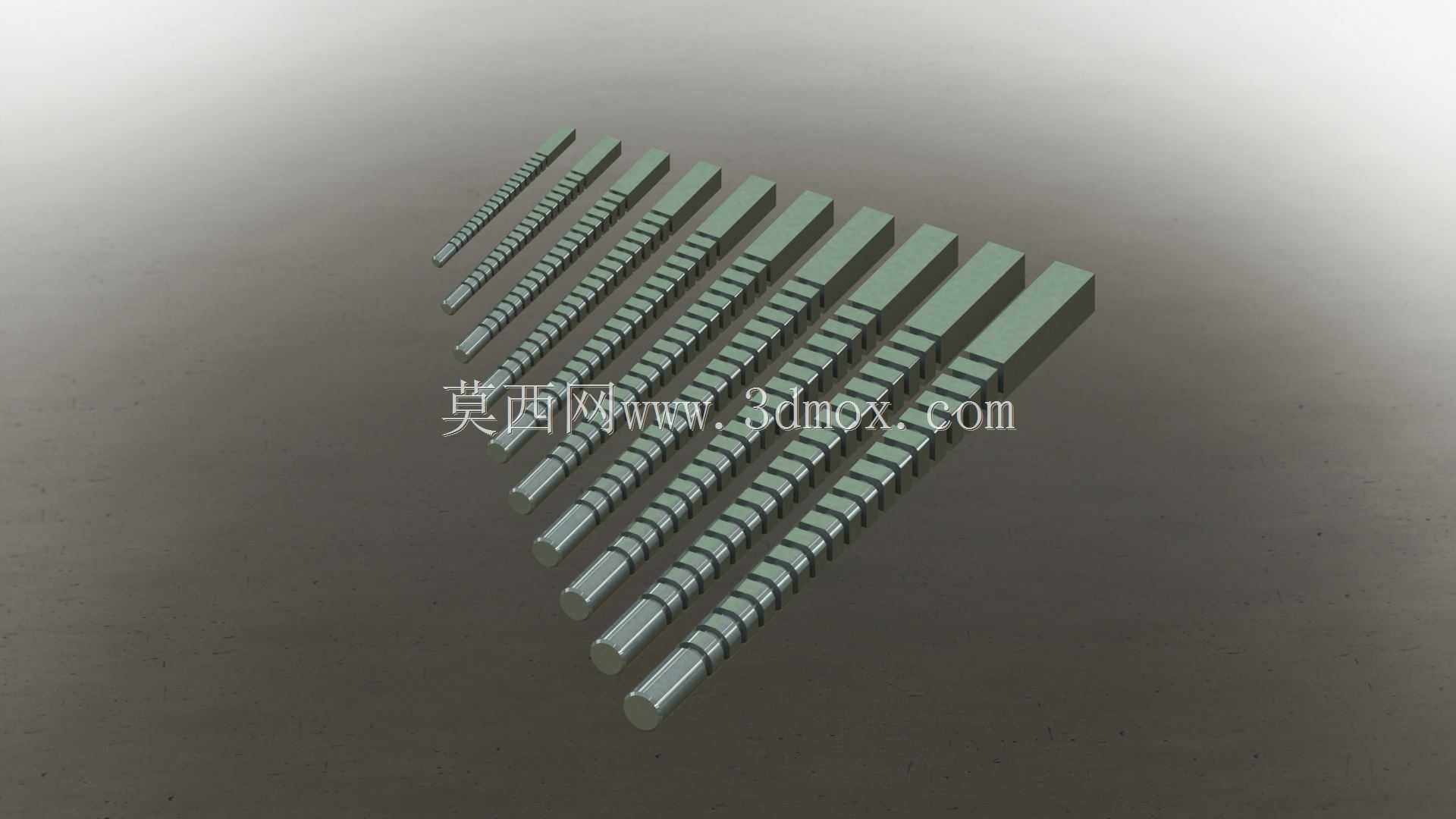

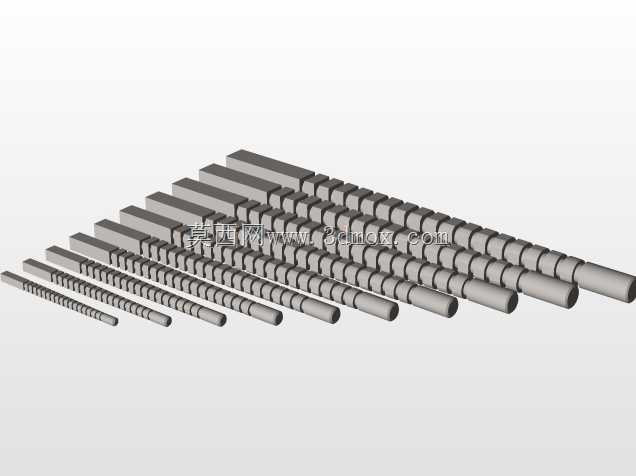

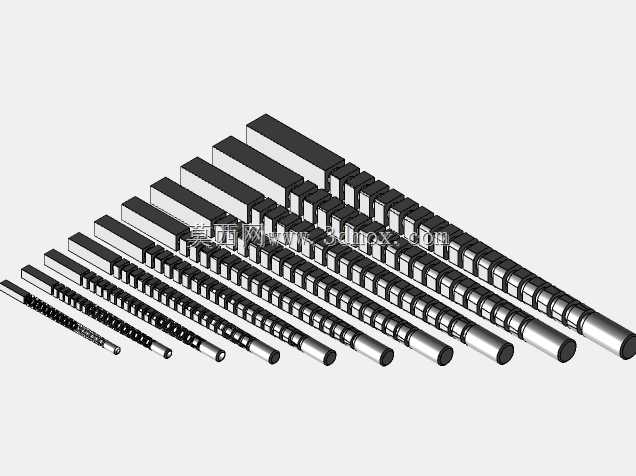

这套方头拉削刀具主要适配批量金属零件的方孔、方头结构成型加工场景，在变速箱拨叉、传动轴连接端、紧固件方榫等需要高精度方型传动配合结构的加工环节应用广泛，相比铣削、插削等单齿逐点切削工艺，拉削加工能通过一次走刀完成全成型面切削，加工效率提升数倍，且成型面尺寸一致性更稳定，非常适合汽车零部件、通用五金配件的大批量生产线使用。整套刀具按加工余量梯度排布不同齿升量的切削齿，从前端引导部开始，最先接触工件的是粗切齿组，单齿齿升量控制在0.02-0.05mm区间，快速去除大部分预留加工余量，后续依次排布半精切齿、精切齿，齿升量逐段递减，精切齿段齿升量不超过0.01mm，最后设置校准齿段，无齿升量，主要用于修光加工面、保证成型尺寸公差与表面粗糙度，避免切削负载骤变导致的崩齿、工件变形问题。刀具前端设置圆柱形引导段，直径与工件预制底孔尺寸匹配，安装时可快速插入预制孔完成定位，避免拉削初始阶段的偏摆问题，尾部方头夹持结构与拉床夹头的方孔适配，可传递大吨位拉削扭矩，防止切削过程中刀具打滑转动。刀具整体采用高速钢材质设计，齿部刃口做了负倒棱强化处理，可承受拉削过程中的大冲击负载，每段刀齿的容屑槽按齿升量匹配槽深与槽型，粗切齿段容屑槽深度更大，可容纳大余量切削产生的带状切屑，避免切屑堵塞刮伤已加工表面。设计时充分考虑拉床的安装行程边界，整套刀具总长度控制在通用卧式拉床的有效行程范围内，刀具最大外径小于拉床导套的通过直径，无需对现有设备做改造即可直接装夹使用。不同规格的刀具对应不同尺寸的方头成型需求，相邻规格的刀具切削范围无重叠，可覆盖常用的6mm到30mm方头结构加工，刀齿的排布角度经过优化，切削时每个刀齿的切削宽度均匀分配，避免径向受力不均导致的让刀问题，加工出的方型结构对称度可控制在0.02mm以内，相邻面垂直度满足IT7级公差要求，无需后续二次精加工即可直接用于装配配合。
