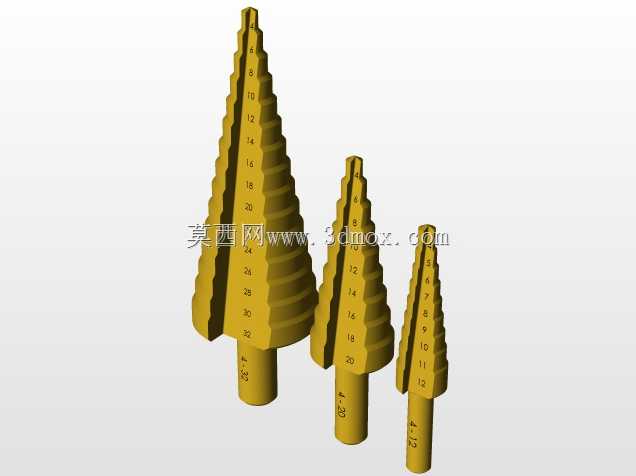

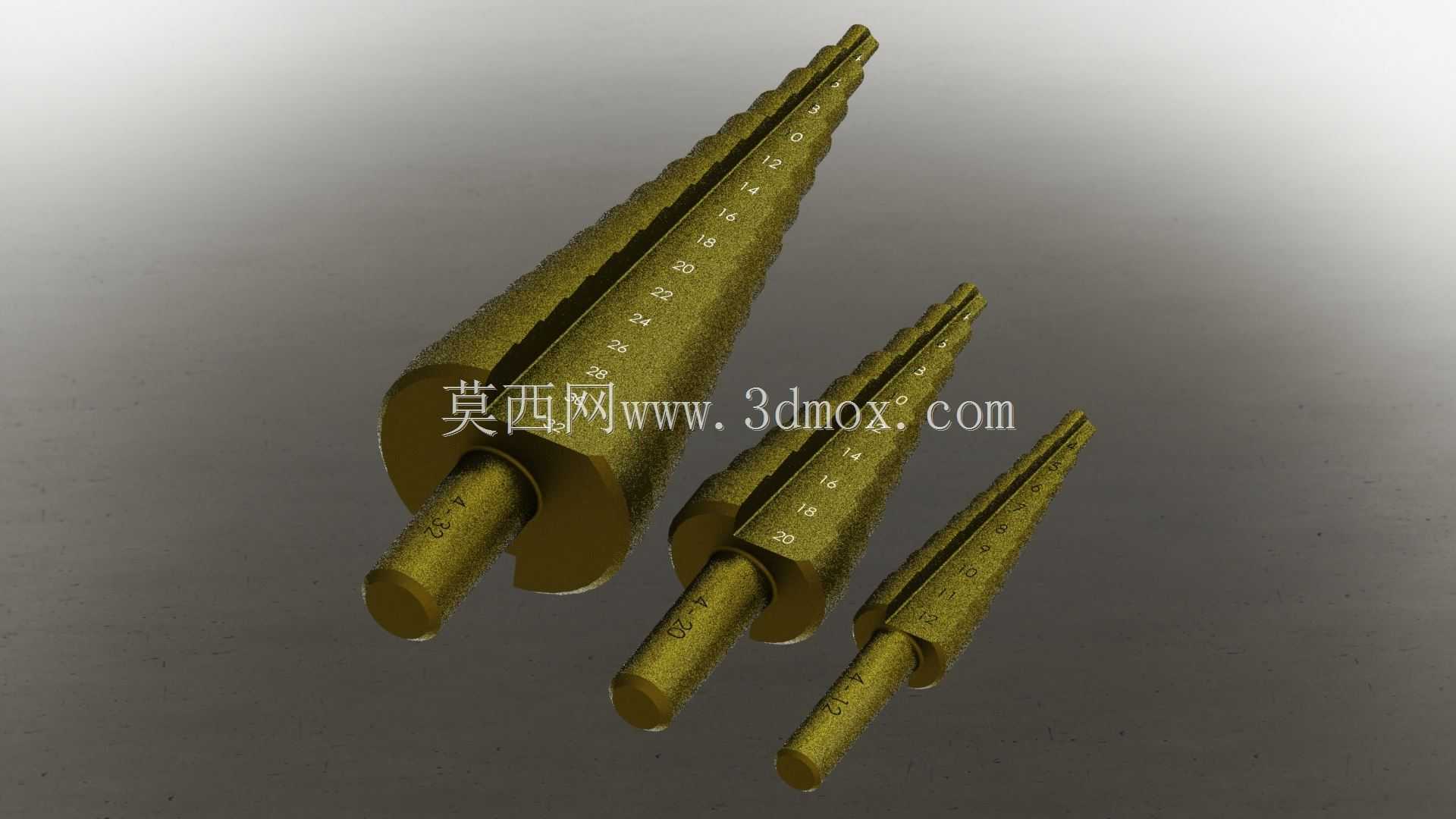

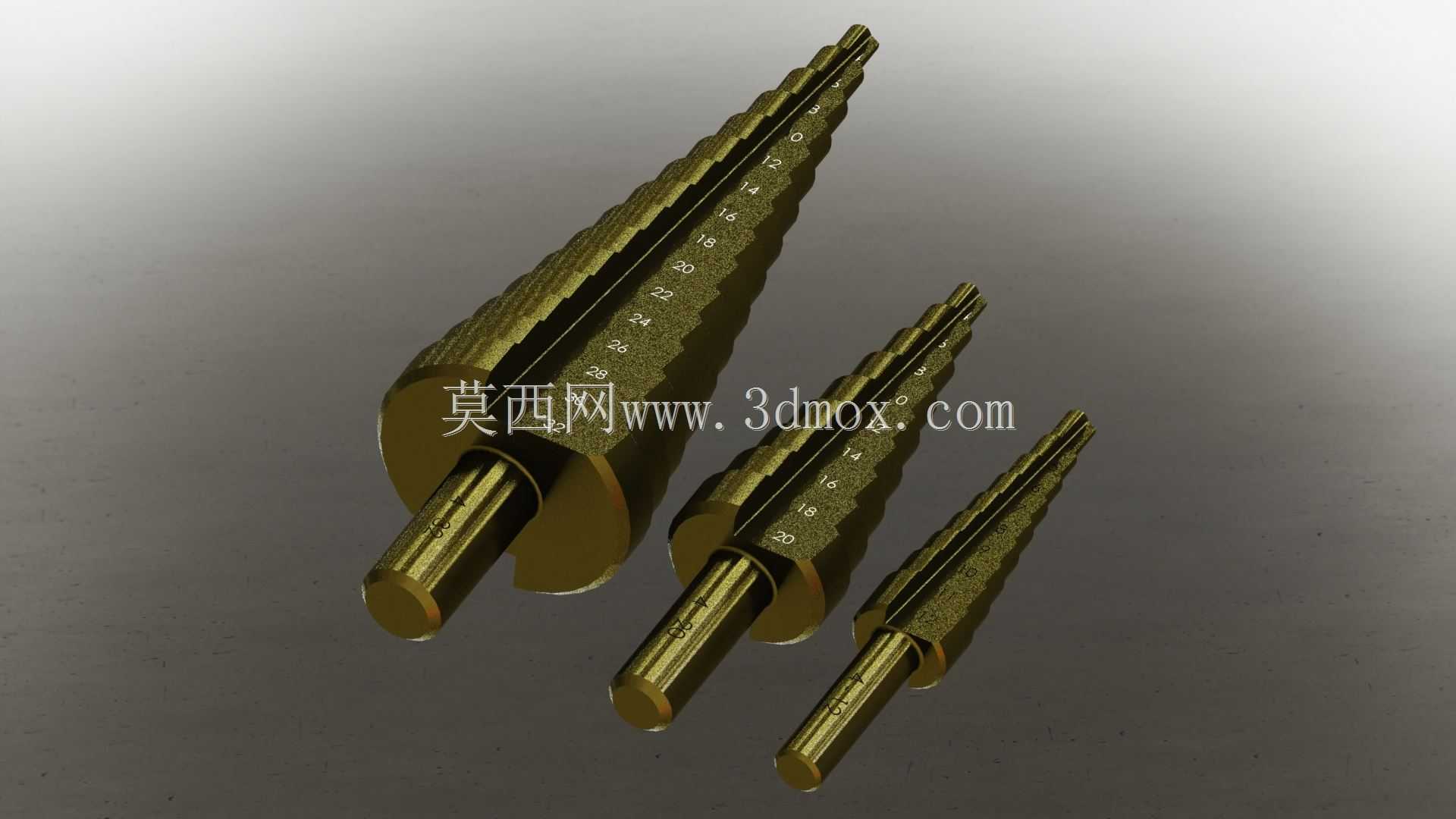

三款不同规格阶梯式台阶钻头结构

这组三款阶梯钻头，分别对应A4-12、4-20、4-32的加工孔径范围，是现场钣金加工、电气柜装配、五金件开孔作业里常用的刃具，日常做薄钢板、铝板、绝缘板开孔时，不用频繁更换不同直径的麻花钻，单支钻头就能顺着阶梯层级，一次完成从初始小孔到目标大孔的扩钻作业，能大幅减少换刀辅助时间，也能避免多次换刀带来的孔位同轴度偏差。从结构设计来看，三款钻头都采用直柄装夹结构，柄部直径统一适配常规手电钻、台钻的夹头装夹范围，不需要额外配置变径套，装夹时只要保证柄部伸入夹头的长度足够，锁紧后即可承受钻孔时的轴向进给力与切削扭矩，不会出现打滑晃刀的问题。钻头的切削刃沿阶梯轴向逐段分布，每一级阶梯的外径对应一个标准加工孔径，刃部做了等距的排屑槽设计，钻削过程中产生的金属切屑能顺着槽型顺利排出，不会在孔内堆积刮伤已加工的孔壁，也能减少切屑卡滞导致的钻头崩刃风险。不同规格的钻头总长度随最大加工孔径递增，最小款最大加工直径12mm，整体长度更短，适合在狭小操作空间内对薄件开孔，不会因为钻身过长导致操作干涉；最大款最大加工直径32mm，钻身刚性做了强化，阶梯层级更多，能覆盖从4mm到32mm之间的多档常用孔径，适合在机柜加工、金属构件开孔场景下完成大直径孔的一次成型。每一级阶梯的过渡位置都做了倒角处理，钻削到对应深度时能自动完成孔口的毛刺倒角，不用后续额外做孔口修磨工序，钻出来的孔边缘光滑无飞边，能直接满足穿线、装配件的装配要求。日常使用时，针对不同厚度的板材，只要控制进给力的大小，顺着阶梯层级匀速进给，就能保证每一级孔径的尺寸精度，不会出现孔径超差的问题，相比普通麻花钻，阶梯钻在薄件加工上的优势更明显，不会出现钻穿时的孔边崩缺、钻头卡滞的问题，是现场安装、五金加工场景里实用性很强的钻孔刃具。
