带挂链不锈钢泡茶滤茶器结构设计

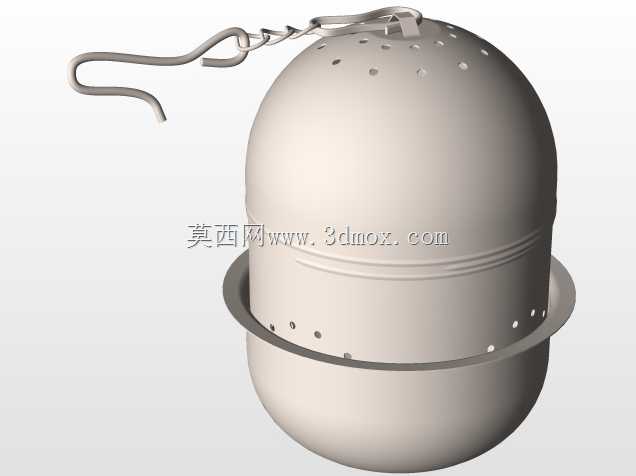

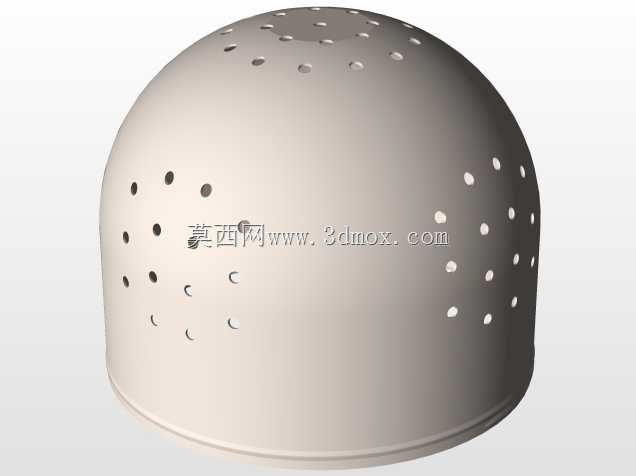

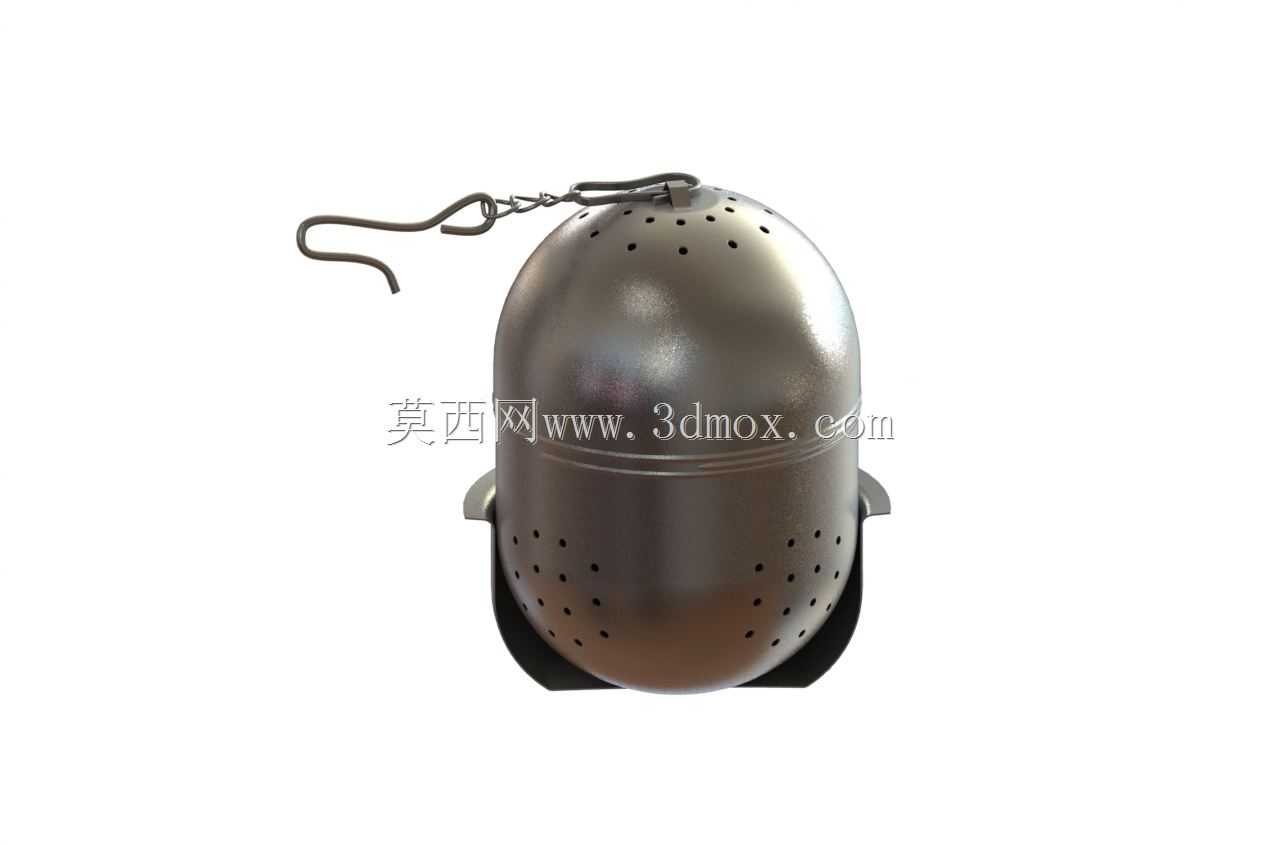

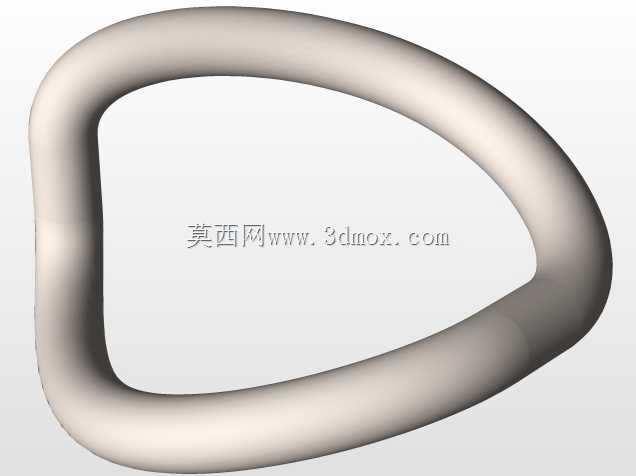

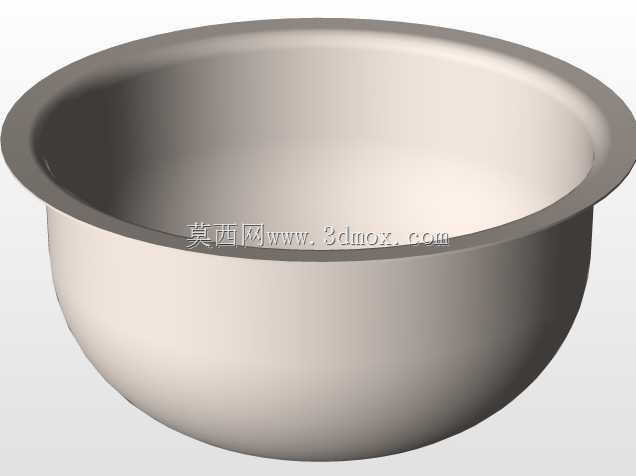

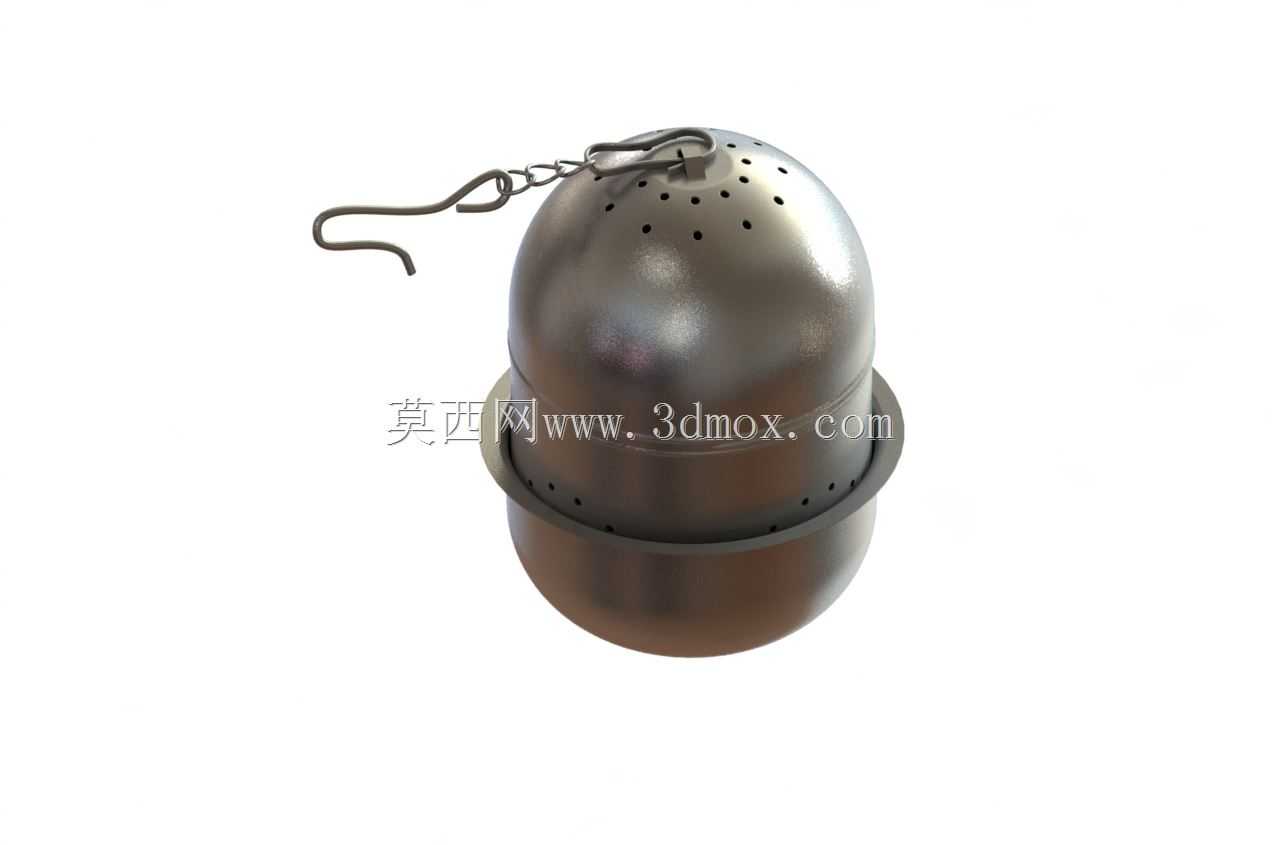

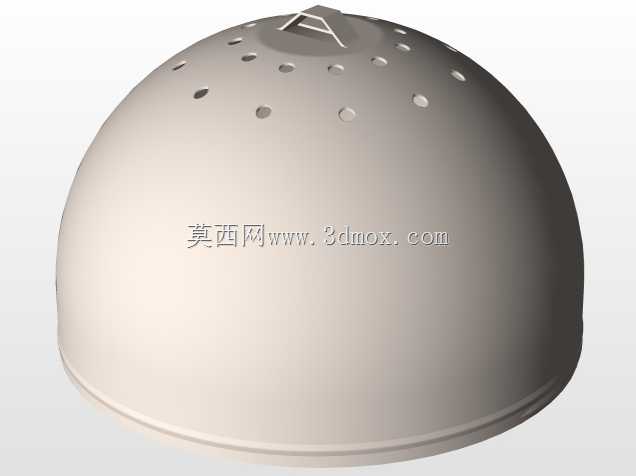

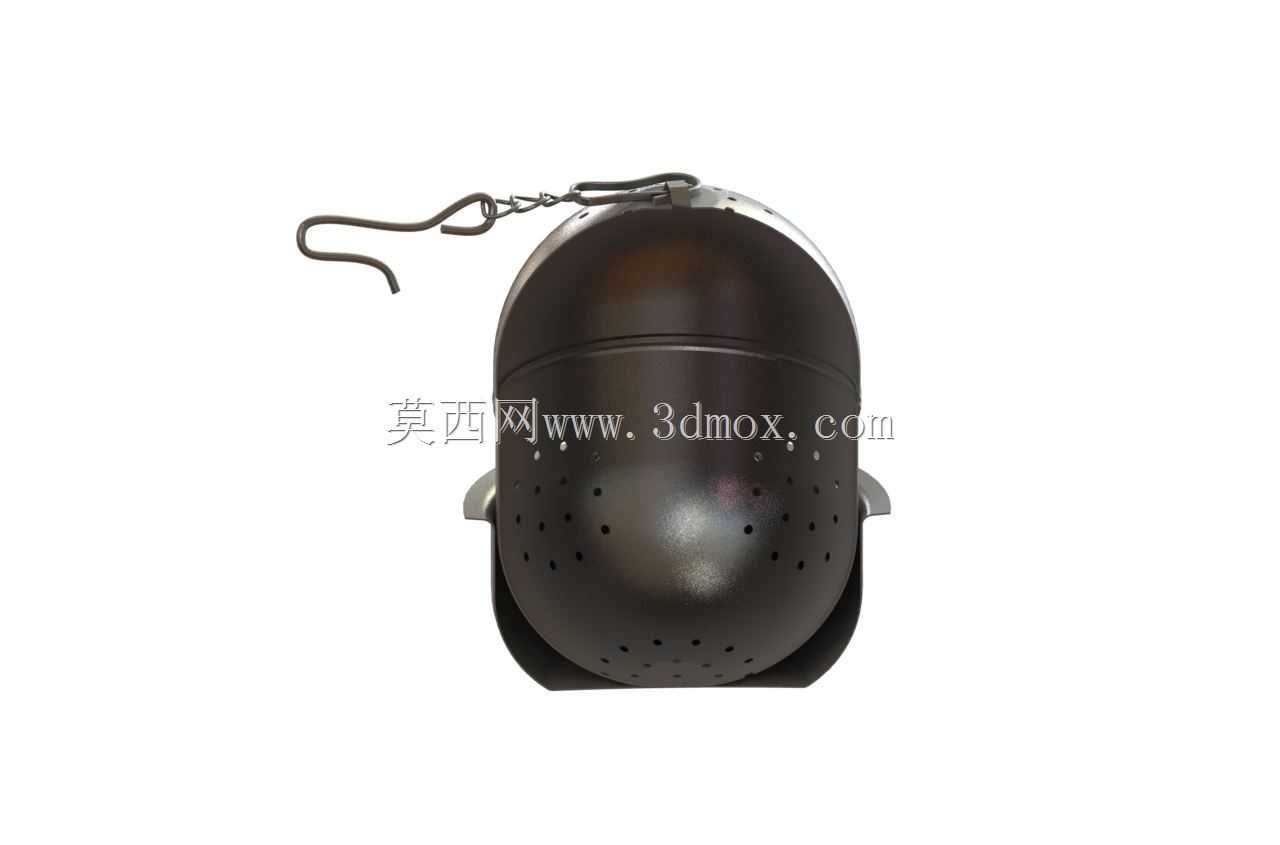

日常茶饮冲泡场景中，散茶直接投入容器易导致茶渣混入茶汤，影响饮用体验，这类带挂链的滤茶装置正是为解决该痛点设计的小型五金配件。从结构设计角度看，该产品采用上下对合的蛋形壳体结构，上下壳体结合处设置环形定位止口，扣合后可形成封闭的滤茶空间，避免内部茶叶在冲泡过程中漏出；上下壳体的半球面均匀排布直径0.8-1.2mm的滤孔，孔位排布避开壳体结合止口区域，既保证冲泡时水流可充分穿过壳体与内部茶叶接触，实现茶汤快速浸出，又能有效阻隔茶渣，孔间距控制在3mm左右，兼顾滤水效率与壳体结构强度，避免冲压加工时出现孔间开裂问题。产品顶部设置一体式挂链结构，挂链末端带弯钩，使用时可将弯钩挂在茶杯、茶壶的杯沿位置，防止整个滤茶器滑入容器内部，同时方便冲泡完成后直接提链取出，无需借助其他工具夹取，适配多数常规口径的家用茶杯、办公马克杯及小型泡茶壶。设计过程中需重点控制上下壳体的配合公差，止口配合间隙控制在0.1mm以内，保证扣合后无松动错位，同时开合操作顺畅，不会出现卡滞难以打开清理的问题；壳体整体采用食品级不锈钢薄板冲压成型，壁厚控制在0.3-0.5mm，既保证整体结构有足够的刚性，日常捏持开合不会出现明显变形，又能控制整体重量，避免挂在杯沿时导致容器侧翻。挂链与上壳体的连接采用冲压铆接结构，连接点可承受不小于5N的拉力，满足日常提拿、清洗过程中的受力需求，不会出现链体脱落的问题。整体外形尺寸控制在直径40-50mm、高度50-60mm区间，可容纳3-5g干茶，适配大多数单次冲泡的茶叶用量，同时不会因为体积过大占用过多杯内空间，影响注水量。滤孔采用冲压工艺加工，孔边做去毛刺处理，避免使用过程中划伤手部，也不会残留茶垢难以清理；壳体表面做哑光抛光处理，减少水渍残留，日常使用后只需冲水即可清理表面附着的茶渍，维护难度低。该类滤茶装置除了家用、办公场景的散茶冲泡，也可适配部分餐饮门店的堂食茶饮供应，可重复使用的特性相比一次性茶包滤袋更加环保，结构简单可靠，加工工艺成熟，适合批量冲压生产。
