黄金齿轮奖纪念款铅笔结构设计

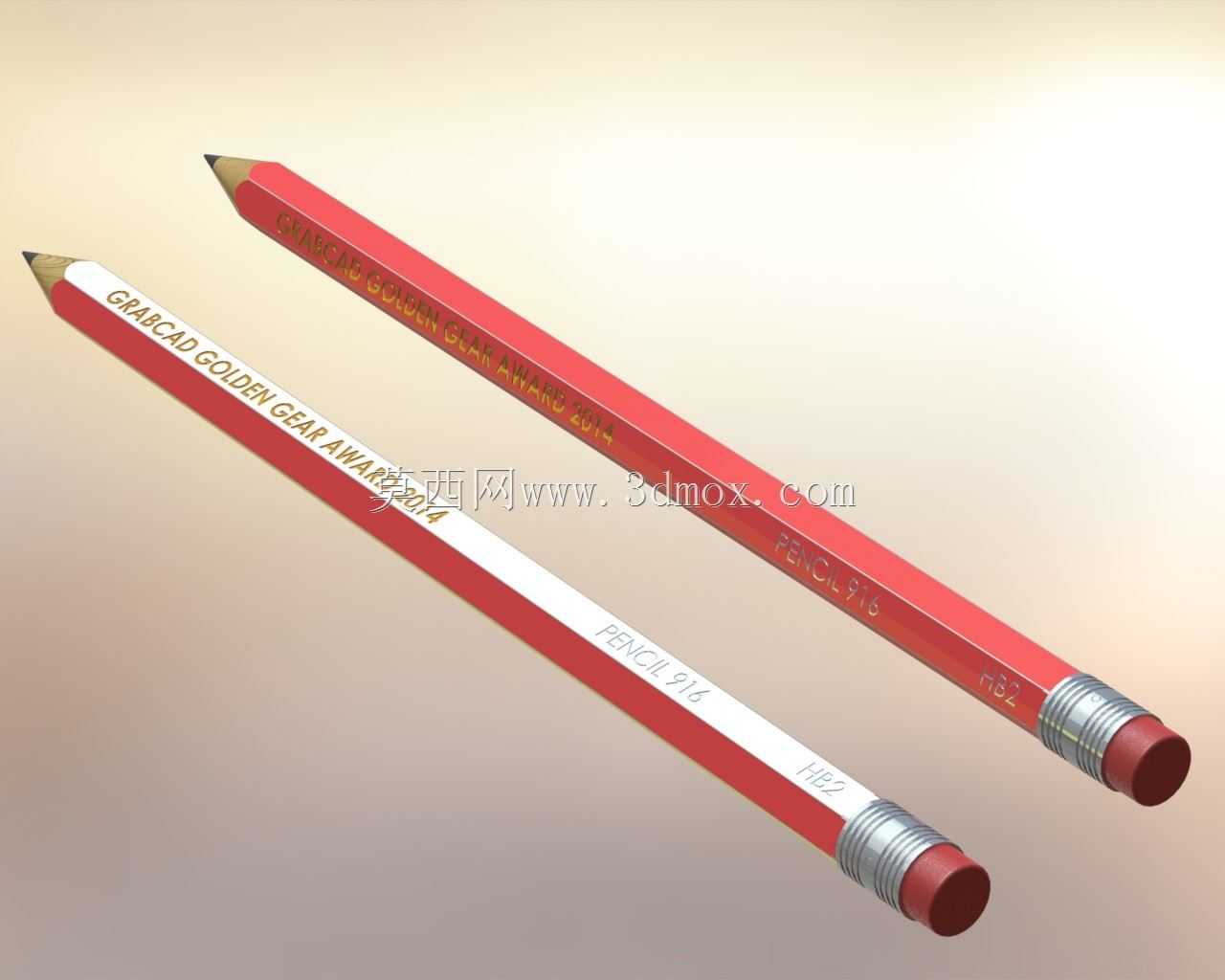

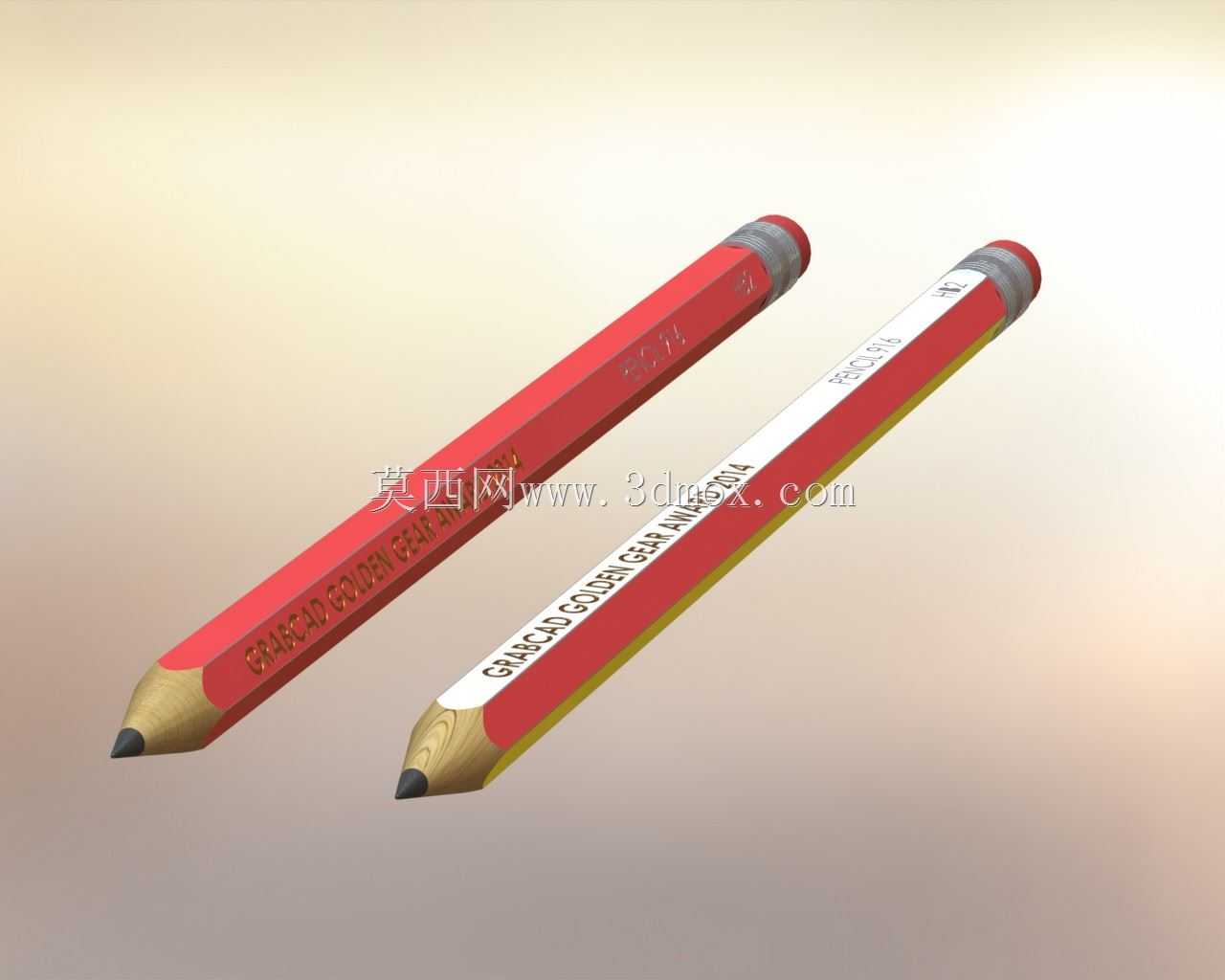

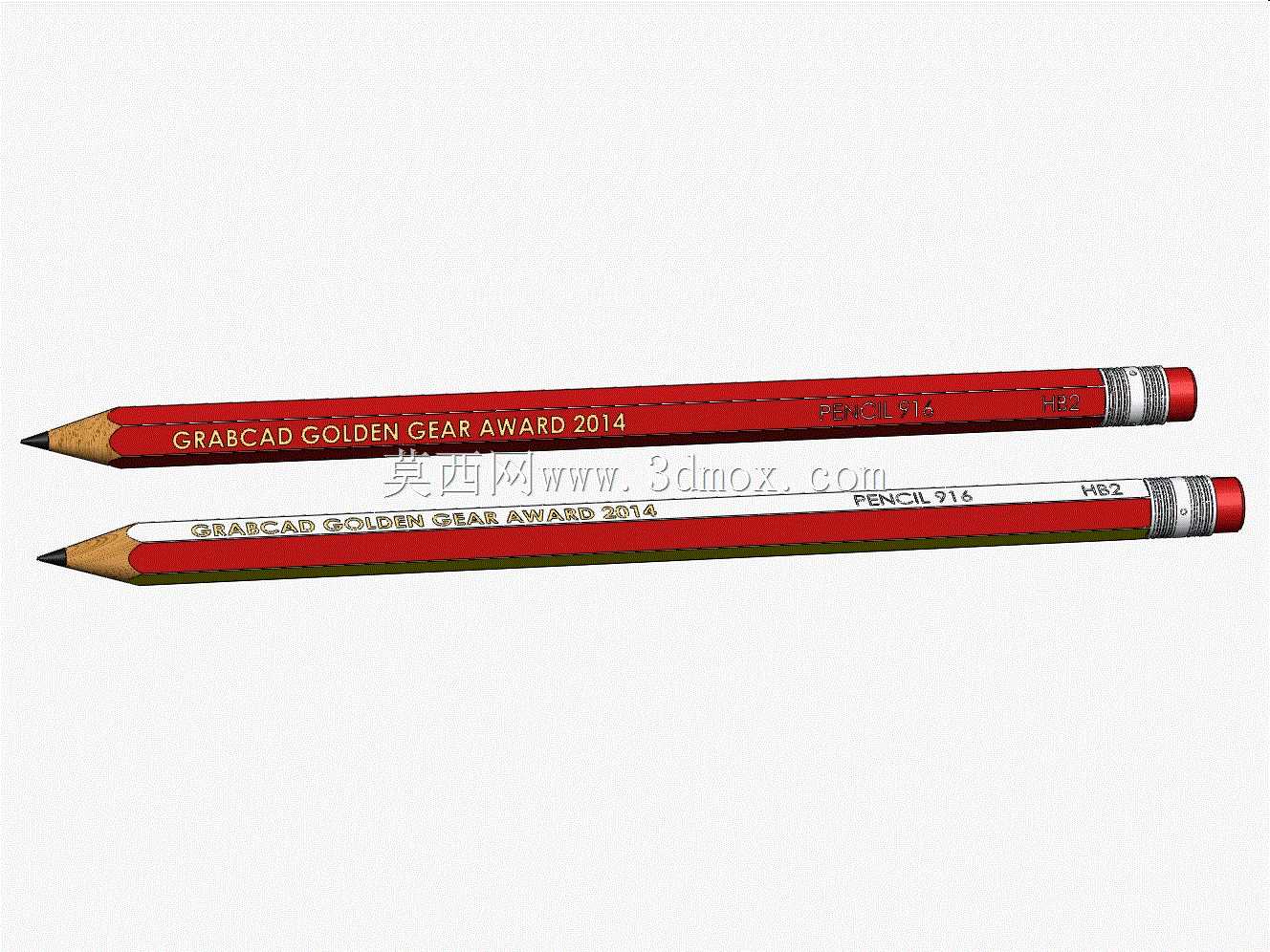

　　这款铅笔的三维结构设计，最初是面向文具产品结构验证、工业设计手板打样场景搭建的，日常工作中做文创类产品结构开发时，常需要这类高精度的实物参考模型来校验外观曲面、部件配合公差，避免开模阶段出现配合错位、曲面不顺的问题。从结构拆分来看，模型完整还原了木质铅笔的核心组成部分，外部的涂漆笔杆做了等比例的曲面还原，笔杆表面的印刷标识区域做了贴合实物的凹陷处理，模拟真实印刷工艺的触感，笔端的金属箍结构做了滚花细节还原，金属箍与木质笔杆的配合间隙控制在常规文具装配的公差范围内，和橡皮端的卡接结构也做了完整的结构复刻，能直观看到金属箍向内卡紧木质笔身、固定橡皮的受力结构。笔芯部分做了偏心度校准，还原真实铅笔笔芯位于笔杆中心的装配状态，

　　笔尖的切削锥面角度和日常手动卷笔刀切削出的角度一致，锥面长度、笔芯露出长度都符合常规书写铅笔的尺寸规范，能直接用于切削结构的受力模拟，验证卷笔刀刀片进给角度和切削阻力的匹配关系。做这个模型的时候，特意把笔杆的六边形截面做了精准的边长控制，常规铅笔的六边形对边距离是行业通用的标准尺寸，这个尺寸直接适配市面上绝大多数卷笔刀的进笔孔直径、笔架的卡位槽宽度，不管是桌面固定式笔架还是便携笔袋的弹性卡位，这个尺寸都能顺利卡入，不会出现过松滑落或者过紧卡滞的问题。笔身的长度也参考了常规未削铅笔的通用长度，安装到配套笔架的时候，重心位置刚好落在笔架支撑点的中心区域，不会出现头重脚轻倾倒的情况。另外模型里还原的笔身标识区域，也能给文创类产品的丝印、

　　移印工艺做位置参考，确认印刷区域的曲面弧度是否适合印刷作业，避免出现图案拉伸变形的问题。在做文具类自动化装配线的虚拟调试时，这个模型也能作为标准工件来模拟输送、上料、定位的全流程，校验输送轨道的宽度、上料机械手的夹爪开合行程是否匹配工件尺寸，减少现场调试的反复修改成本。从结构设计的细节来看，木质笔杆的拼接缝位置也做了细微的结构还原，能直观看到两片木质半壳包裹笔芯的压合结构，对于做铅笔生产工艺优化的工程师来说，这个结构能用来模拟压合过程的受力分布，调整压合压力参数，避免压合过程中出现笔芯断裂、木壳开裂的问题。
