气动工具配套金属排气格栅结构设计

在气动工具的整机结构设计中，排气格栅是容易被忽略但直接影响使用体验的核心外露功能件，这类零件大多安装在气动工具的手柄末端或者机身侧部的排气出口位置，承担着排气导流、异物阻隔、降噪匀流的多重作用。日常车间作业场景里，气动钻、气动扳手、气动研磨机这类手持气动工具的使用频率极高，压缩空气驱动叶轮做功后需要快速排出腔体，如果没有格栅做匀流处理，高速气流直接从排气口冲出，一方面会带起作业面的金属切屑、粉尘飞溅，容易伤到操作人员的眼部或者裸露皮肤，另一方面直排的气流紊流会产生尖锐的高频噪音，长期在这种环境下作业会对操作人员的听力造成不可逆的损伤，同时不规则的排气乱流还会在手柄位置形成反冲力，长时间握持会明显增加手部的疲劳感。

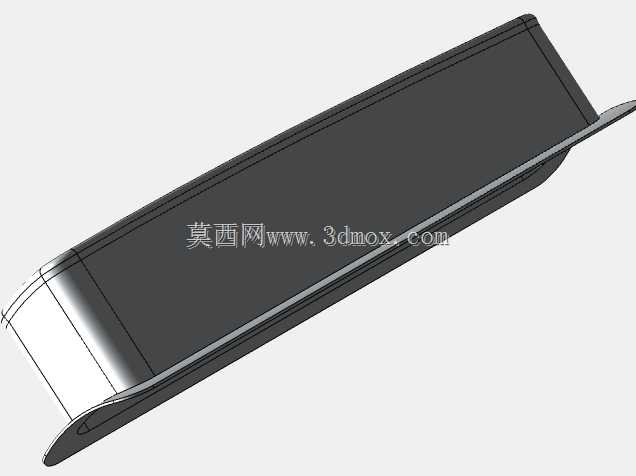

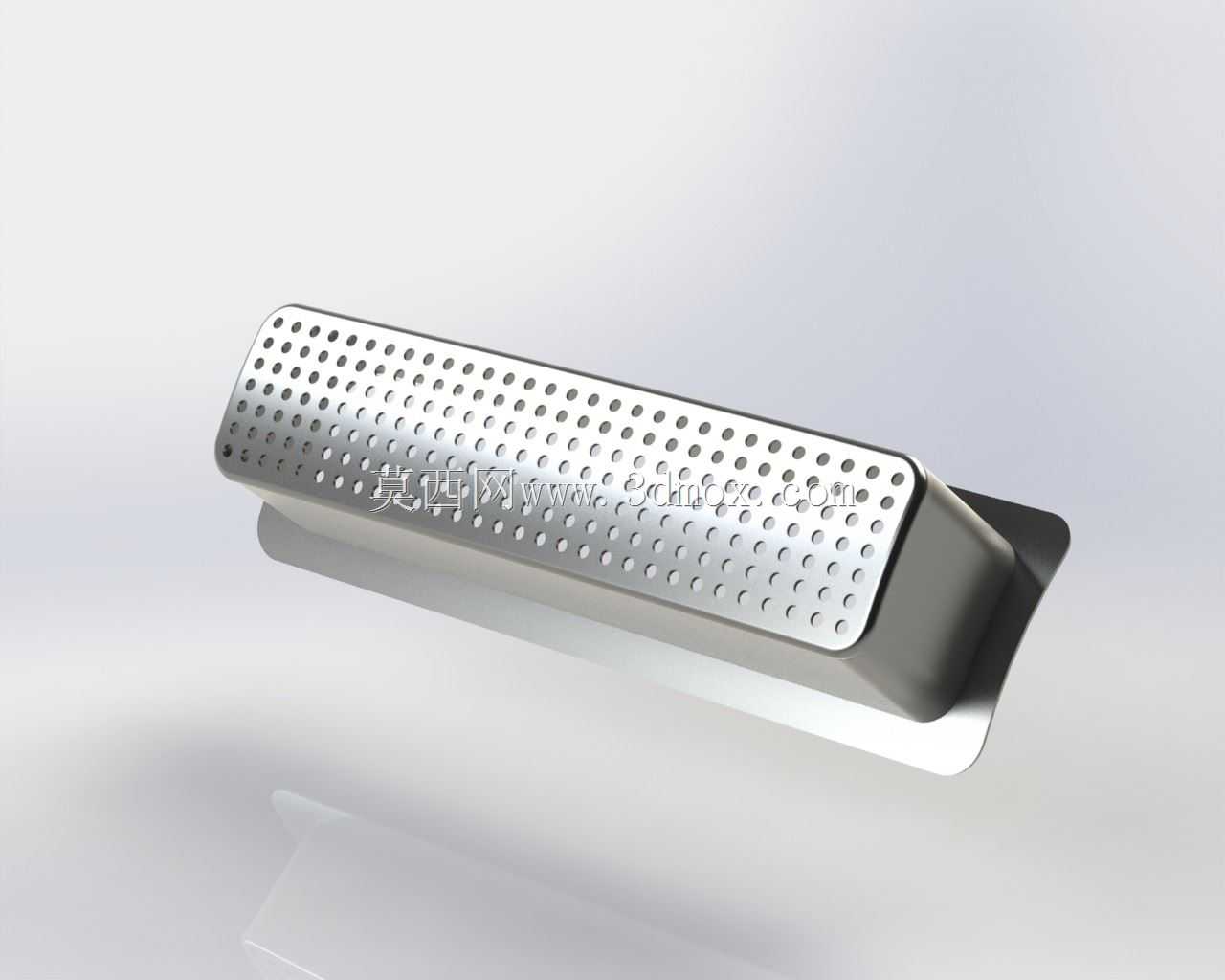

这款排气格栅采用长条形窄边结构设计，整体轮廓适配手持气动工具的机身曲面弧度，安装边做了外翻的贴合止口，安装时可以直接嵌入机身预设的安装槽内，不需要额外做复杂的定位结构，止口边缘的公差控制在0.1mm以内，既可以保证装配后和机身外壳齐平，不会出现凸起硌手的问题，也能避免缝隙处出现气流泄漏产生额外的风噪。格栅的工作面采用均匀排布的密集穿孔设计，孔位按照矩阵式交错排布，在保证整体开孔率满足排气流量要求的前提下，尽可能缩小单个通孔的直径，既可以阻挡作业环境里的金属碎屑、打磨砂粒倒灌进入气动马达腔体，避免杂质打坏叶轮叶片、磨损密封件，也能把高速排出的紊流切割成多股细小的匀流束，打散气流的高频振动，有效降低排气噪音。

从结构强度角度考虑，格栅主体采用钢制金属材质冲压成型，整体做了圆滑的边角过渡，没有尖锐的棱角，避免操作人员握持工具时被划伤。格栅背部设置了两道隐形的加强筋，沿着格栅的长度方向排布，在不增加整体壁厚、不额外占用安装空间的前提下，提升了格栅整体的抗挤压、抗冲击能力，即使工具不慎从工作台跌落，格栅也不会轻易出现变形、断裂的问题。穿孔的孔边做了去毛刺处理，内壁光滑无锐边，气流通过时不会因为孔边的凸起产生额外的风阻，也不会出现尖锐的啸叫。在实际选型匹配时，需要注意格栅的安装边界尺寸要和机身的排气开口完全匹配，安装止口的深度要和外壳壁厚对应，避免出现装配后凸起或者凹陷的问题，同时要核算整体开孔的总通流面积，保证排气流量不低于气动工具的额定排气需求，避免因为通流面积不足导致排气背压升高，影响气动工具的输出功率。这类格栅除了应用在手持气动工具上，也可以适配小型气动设备、压缩空气驱动的工装夹具的排气口，只需要调整外形轮廓和安装止口的尺寸，就能快速适配不同的安装场景，结构通用性较强。
