RC动力驱动台式铅笔卷削装置

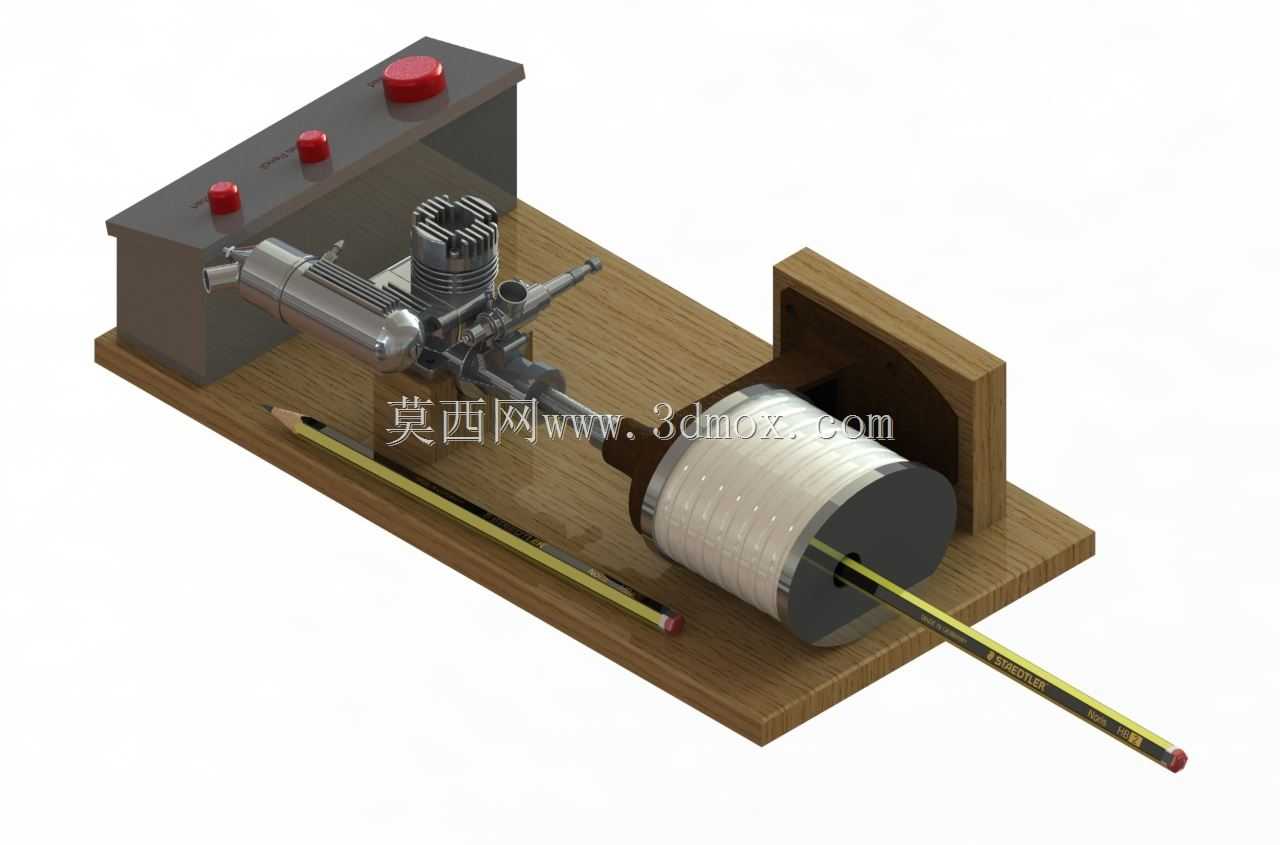

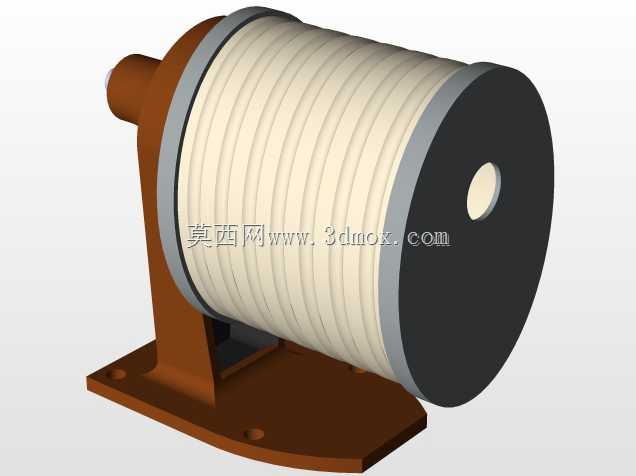

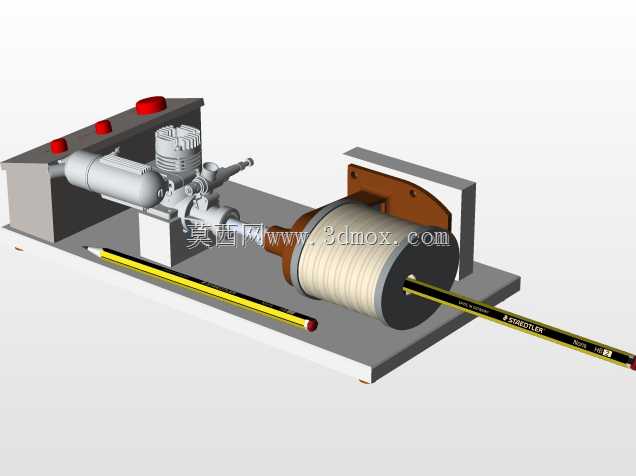

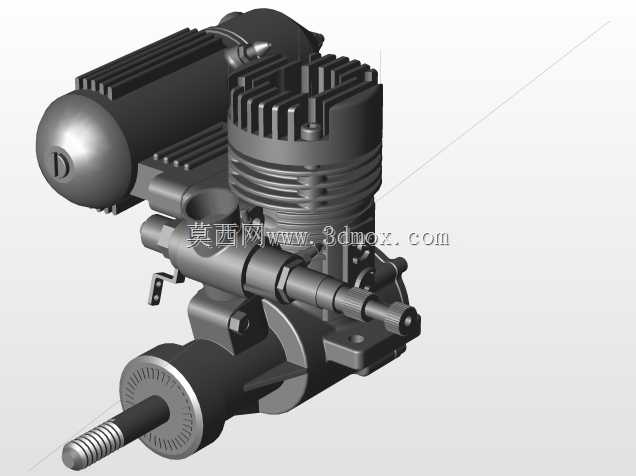

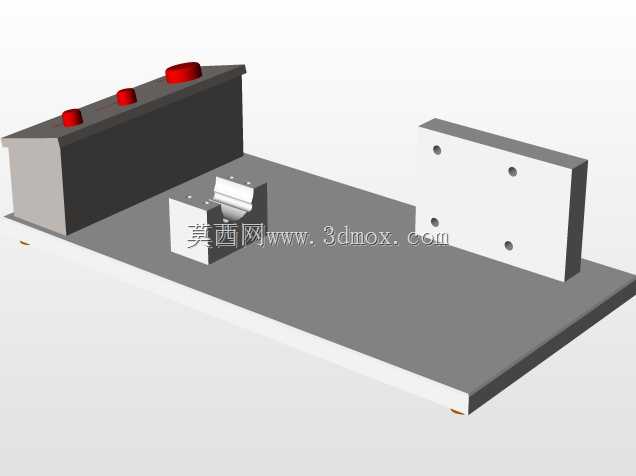

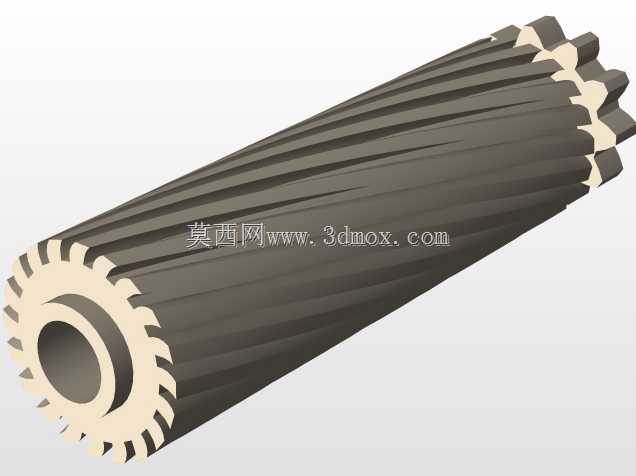

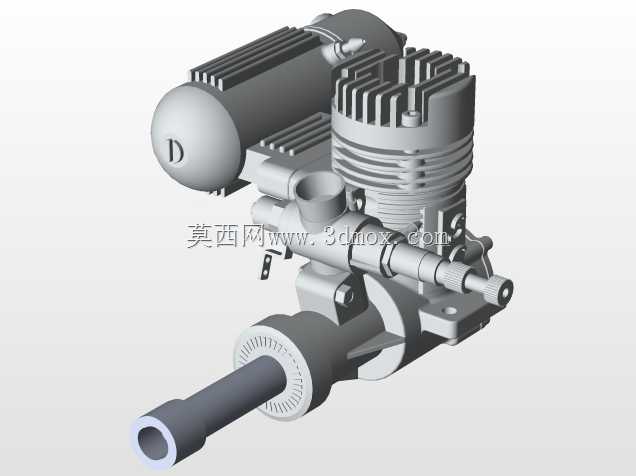

　　这款卷削装置核心采用RC内燃机作为动力输出源，区别于常规手动或电动卷笔刀的动力结构，最初的设计思路是将小型航模动力单元的高转速特性，匹配到铅笔切削的作业场景中，解决常规电动卷笔刀扭矩不足、削切软质铅芯易断芯的痛点。从结构布局来看，整套装置固定在整块实木基座上，基座预留了动力单元、切削辊轮、铅笔导向槽的安装定位孔位，安装边界可适配常规桌面摆放需求，整体横向跨度不超过普通A4纸宽度，纵向高度控制在150mm范围内，不会占用过多工作台面空间。动力端采用小型单缸RC引擎，通过联轴器直接连接切削辊组件，传动路径无额外减速结构，依靠引擎本身的怠速到工作转速的区间，匹配卷削铅笔所需的切削线速度，切削辊外层缠绕粗粒度磨砂层，

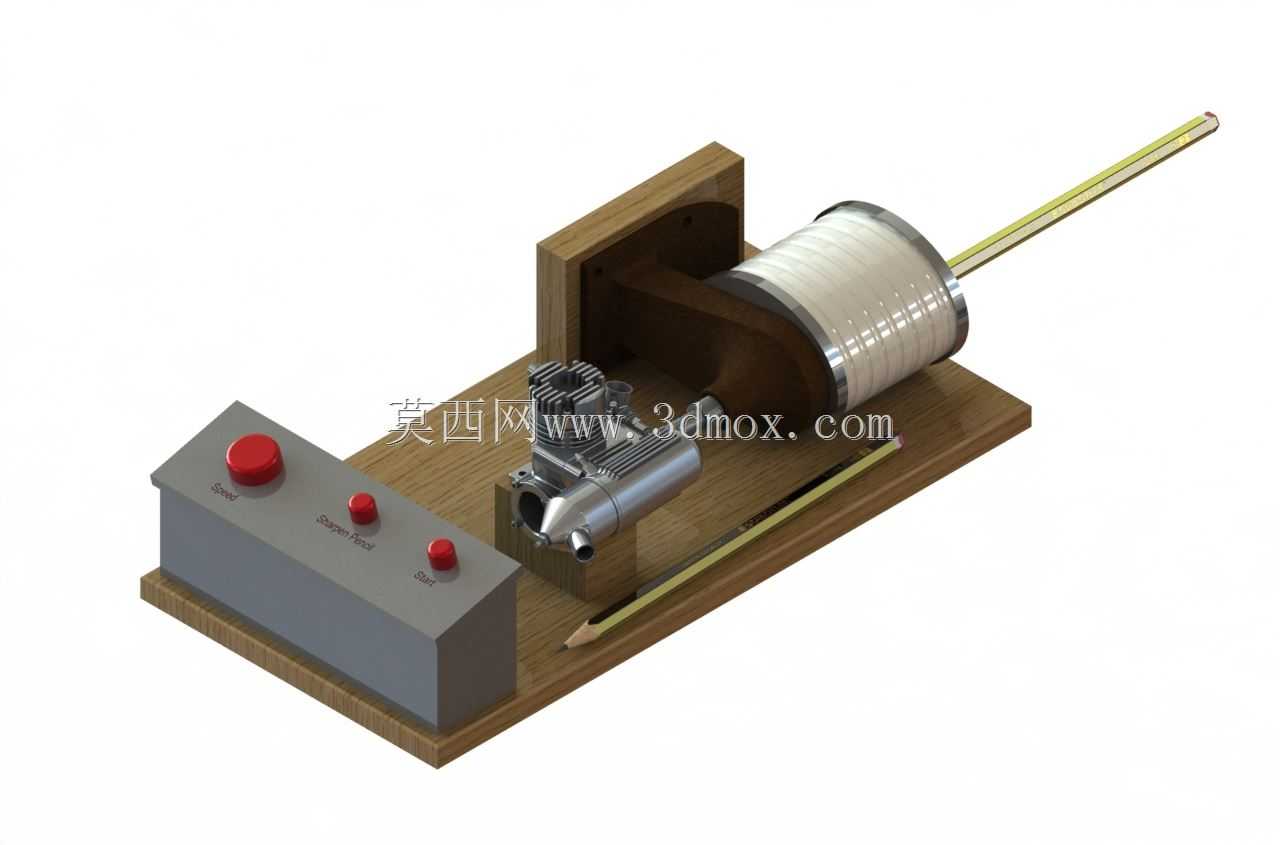

　　替代传统卷笔刀的刀片结构，避免刀片刃口磨损后出现的削切毛边问题。铅笔导向槽采用木质限位结构，开口尺寸适配标准直径7-8mm的常规木杆铅笔，导向槽与切削辊的夹角固定为25度，刚好匹配铅笔锥状笔尖的成型角度，铅笔插入后无需手动调整角度，依靠导向槽的限位即可保证笔尖锥度统一。控制端设置三个独立的按压式控制按钮，分别对应引擎启动、转速调节、紧急停止功能，按钮布局在动力单元侧上方的独立控制盒上，操作时手部不会触碰切削区域，符合桌面作业的安全操作距离要求。实际应用场景覆盖手工创作工作室、设计绘图工位等需要频繁削切绘图铅笔的场景，相比常规卷笔刀，该装置的切削效率更高，单支铅笔的卷削时间可控制在2秒内，且磨砂辊的磨损周期远长于普通钢制刀片，

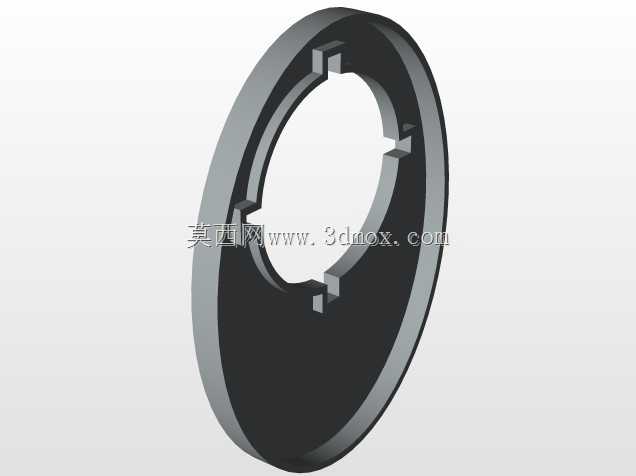

　　长期使用的维护成本更低。设计过程中重点考虑了动力单元的震动抑制问题，实木基座本身具备一定的吸震特性，引擎与基座的连接位置加装了橡胶减震垫，避免作业过程中装置在台面上滑移，同时降低动力运行产生的噪音传导。切削辊的端部设置了铅芯限位挡片，当铅笔进给至铅芯达到标准书写长度时，挡片会阻挡铅笔继续进给，避免过度切削造成的铅笔浪费，也能防止铅芯过长断裂。整套结构没有复杂的异形零件，大部分构件可通过常规机加工方式制作，导向槽、基座等木质构件也可通过手工裁切打磨完成，适合作为机械结构教学的演示案例，直观展示小型动力单元的动力传递、切削角度匹配、震动抑制等工程设计要点。
