德雷梅尔夹头锁紧螺母结构设计

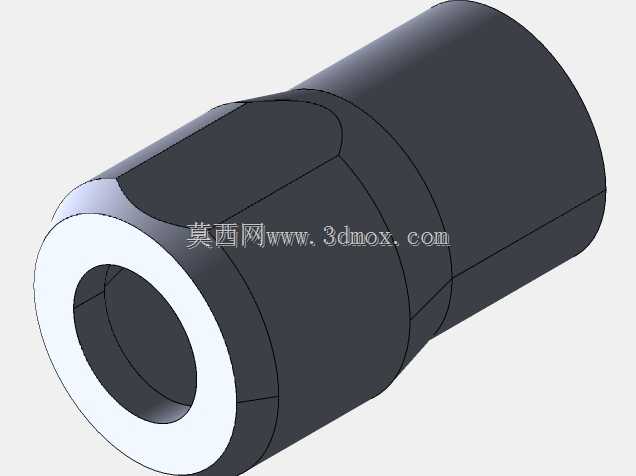

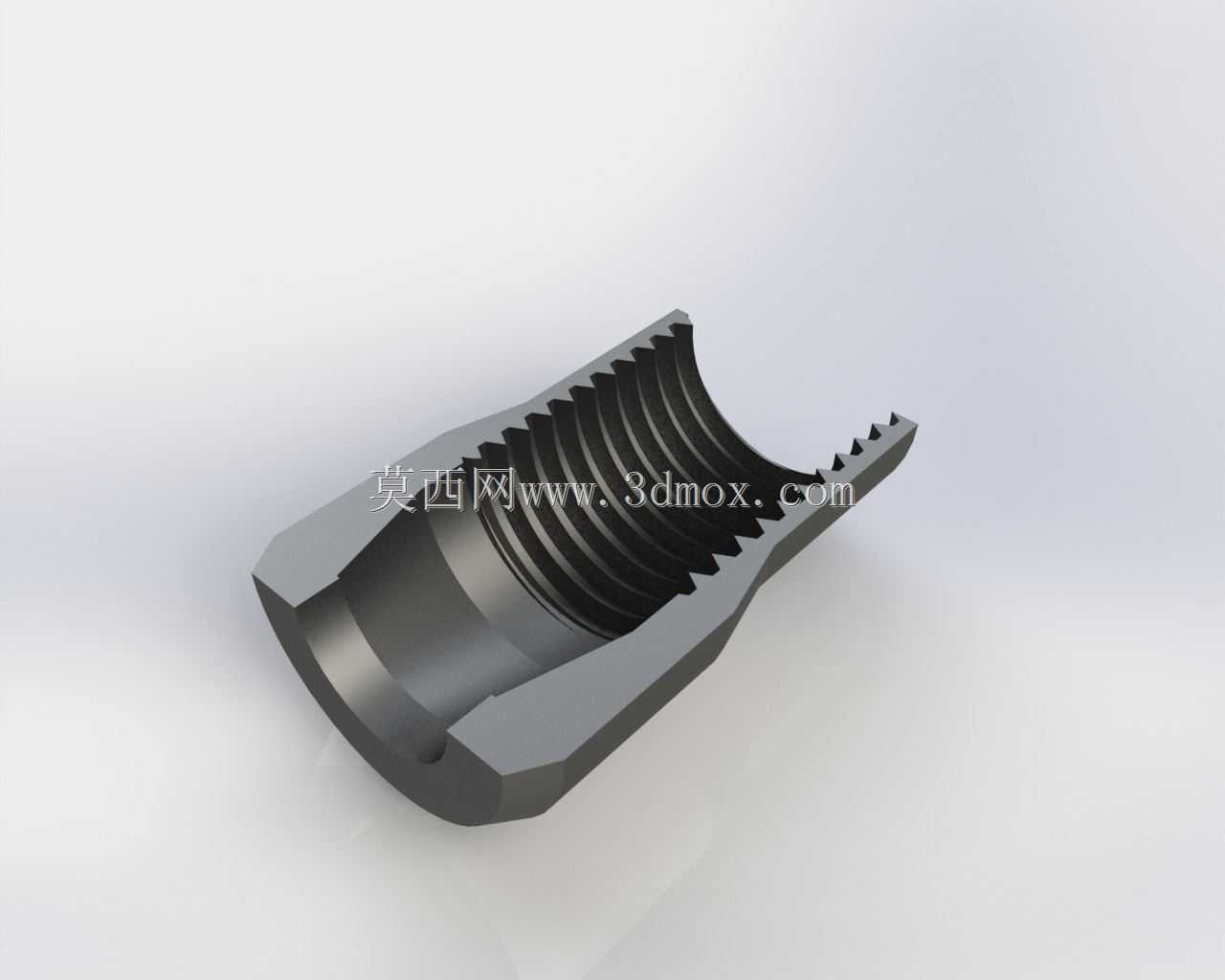

这类夹头螺母主要配套小型旋转加工类手持工具使用，常见于电磨、直磨机等设备的输出端锁紧环节，在精密修磨、小件去毛刺、玉石雕刻、小型零件钻孔等作业场景中承担核心锁紧功能。日常作业中，夹头需要夹持不同直径的磨头、钻头、铣刀等作业附件，螺母的旋紧力直接决定夹头对附件的夹持可靠性，一旦锁紧力不足，高速旋转的作业附件容易出现打滑、飞出的风险，直接影响作业安全与加工精度。从结构设计来看，该螺母采用内螺纹与夹头本体的外螺纹配合，内部锥面与夹头的外锥面匹配，旋紧过程中通过锥面的径向挤压，迫使开有收缩槽的夹头向内收拢，从而抱紧插入的工具柄部，实现可靠夹持。螺母外侧设计有对称的夹持平面，方便使用扳手施加拧紧力矩，避免旋紧过程中出现打滑，同时外轮廓的防滑齿结构也可支持徒手初步旋紧，提升更换附件的操作效率。端部的锯齿状结构并非装饰设计，而是在旋紧到位后可与夹头端面的限位结构咬合，防止设备高速运转过程中螺母受振动出现松脱，尤其在高频振动的打磨作业场景下，该防松结构能大幅降低附件松脱的概率。从安装边界来看，该螺母的内螺纹规格与配套夹头的外螺纹完全适配，安装时无需额外调整，旋合行程覆盖夹头的全收缩范围，可支持夹头在标称夹持直径范围内稳定锁紧不同柄径的附件。外形尺寸上，螺母的最大外径控制在配套工具的握持端轮廓范围内，不会额外增加作业端的体积，避免在狭小空间作业时出现干涉，内部锥面的角度与夹头锥度完全一致，保证旋紧过程中受力均匀，不会出现偏载导致夹头收缩不均、附件偏心的问题。设计过程中需要重点关注螺纹与锥面的同轴度，若同轴度偏差过大，旋紧后夹头会出现偏心，导致作业附件旋转时跳动量超标，不仅影响加工精度，还会加剧设备轴承的磨损，缩短工具使用寿命。同时螺母的壁厚经过合理核算，既保证足够的结构强度承受扳手施加的拧紧力矩，不会出现螺纹滑牙、本体开裂的问题，又控制整体重量，降低作业端的额外负载，减少长时间手持作业的疲劳感。这类结构经过长期实际作业验证，在小型旋转工具的附件锁紧场景中具备极高的可靠性，更换附件操作便捷，锁紧力稳定，能适配多种不同类型的作业附件，是小型手持加工设备中不可或缺的核心锁紧零件。
