德雷梅尔夹头扳手五金工具结构设计

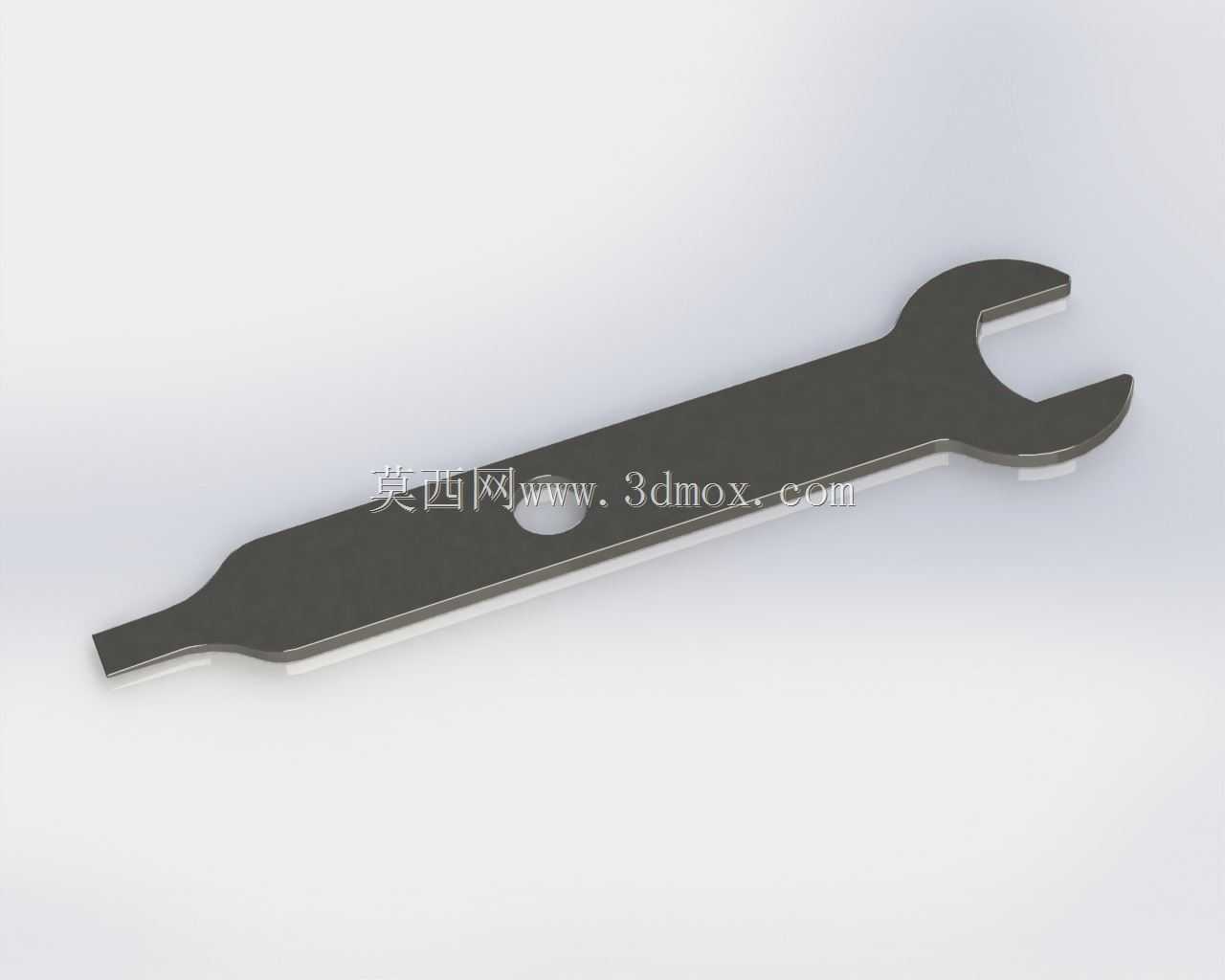

这款夹头扳手是配套德雷梅尔类旋转加工工具使用的手动操作件，在精密加工、小型零件修配、模具打磨、首饰加工等场景中承担夹头锁紧与松脱的核心操作功能，日常作业中，操作人员更换磨头、铣刀、抛光轮等作业附件时，需借助该扳手对夹头螺母施加精准扭矩，避免徒手操作出现的锁紧力不足导致附件飞脱，或是施力过大造成夹头螺纹滑牙、螺母崩边的问题。从结构设计来看，整体采用扁平一体式冲压成型结构，一端为标准开口扳手头，开口尺寸匹配对应规格夹头螺母的对边宽度，加工时开口处做了倒角导向处理，套入螺母时无需反复对位即可快速卡合，减少操作中的对位耗时；杆身中部开设的圆孔并非减重设计，而是用于配套设备上的挂杆收纳，作业间隙可直接挂在设备旁的挂钉上，避免随手放置导致的工具遗失，也能防止扳手滚落工作台碰伤加工工件。另一端的窄型撬头结构，是针对夹头锁紧后螺母与主轴贴合过紧的情况设计，可插入夹头与螺母的缝隙处轻微撬动辅助松脱，应对长期使用后夹头部位积屑、锈迹导致的螺母卡滞问题。外形尺寸上整体长度控制在适配人手握持的范围，杆身宽度兼顾握持受力与狭窄空间操作需求，在设备周边操作空间局促的场景下，无需大幅摆动手臂即可完成锁紧操作，杆身边缘做了圆角钝化处理，长时间握持施力不会硌伤手掌，表面做发黑防锈处理，适配车间多油污、多切削液的作业环境，避免长期使用出现锈蚀影响尺寸精度。设计过程中重点校核了开口部位的受力强度，针对手动操作时的最大施力扭矩做了结构强化，开口根部采用圆弧过渡减少应力集中，避免长期施力导致开口变形失效，整体厚度控制在保证强度的前提下尽可能做薄，能够伸入夹头周边的狭窄间隙完成操作，不会被周边的设备壳体、夹具结构干涉。实际使用中，该扳手的施力臂长度经过反复验证，既不会因为力臂过短导致锁紧力不足，也不会因为力臂过长造成操作人员施力过载损坏夹头结构，匹配对应夹头的额定锁紧扭矩要求，普通操作人员无需扭矩表即可凭手感达到合适的锁紧力度。杆身的平直结构也可作为简易的撬动辅助工具，在更换设备附件时撬动轻微卡滞的连接件，但不可作为重型撬棍使用，设计时也在受力薄弱处做了厚度强化，应对日常作业中的非常规辅助操作需求。
